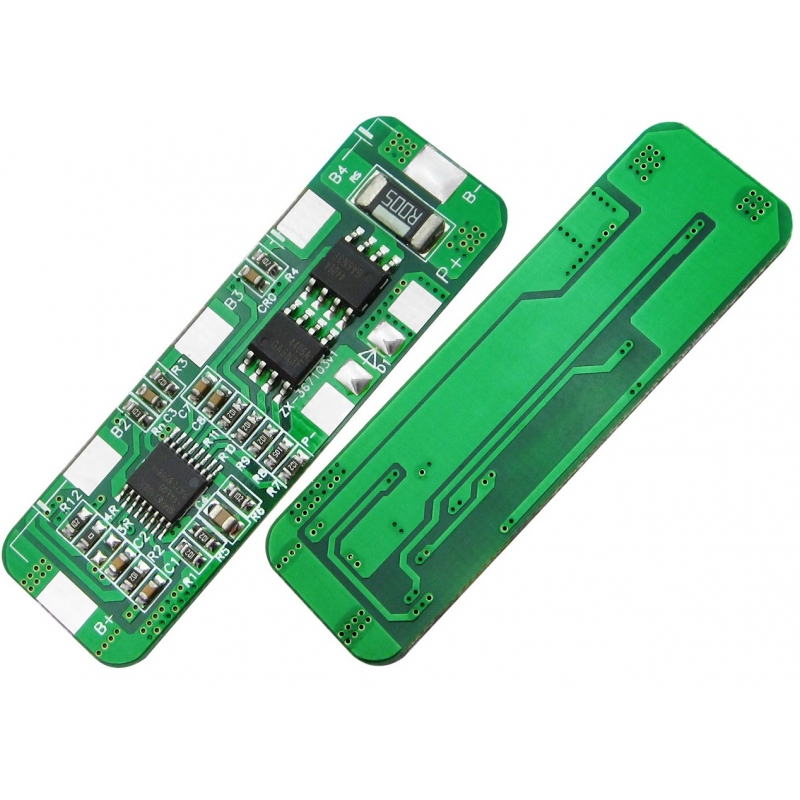

PCM 4S 14.8v para Baterías de Litio 4A. 48x15mm

PCM 4S 14.8v para Baterías de Litio 4A.

48x15mm

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (célda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celdas de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Datos técnicos generales

Baterías tipo: Litio o Li-Po (Polimero de Litio)

Protección máximo voltaje: 4.22V +/- 0.025V por celula
Protección mínimo voltaje:  2.5V +/-0.08V por celula
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (max)

Chip: SEIKO S8254 Protection IC

IR: FDS8822/4419 MOSFET

Activación: 3 segundos en el alimentador/cargador

 Modelos a elegir:

PCM 4S para Baterías de Litio de 14.8v. 3-4A. máximo 6A 1 segundo

4 celdas de 3.7v

Recuerde que se deben de activar conectando a la fuente de alimentación correspondiente durante unos segundos.

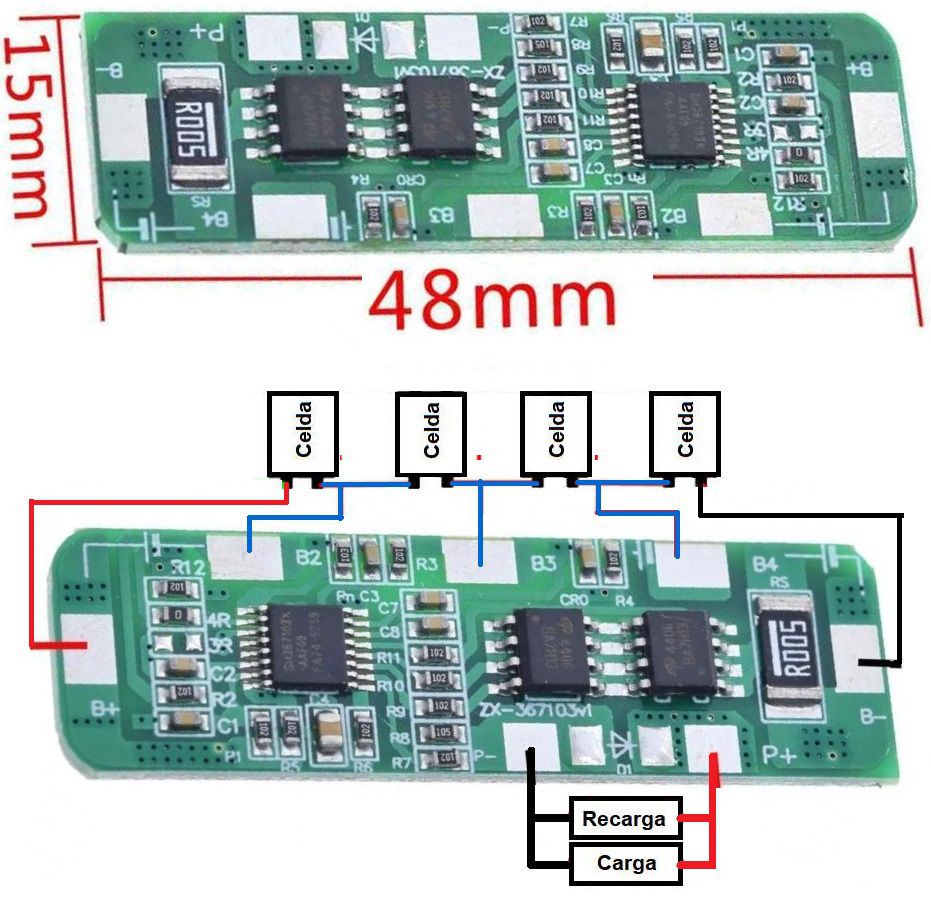

Ejemplos de aplicación

Quieres saber más? DW01: PDF DW01

Ejemplos de utilización con Dual Mos en circuitos PCM

Dual Mos FS2005A y FS8205S

Accesorios de montaje para Pack?
