PCM 4S para Baterías de Litio 14.8v. 30A. con Balance

PCM 14.8v 30A

8944748446596

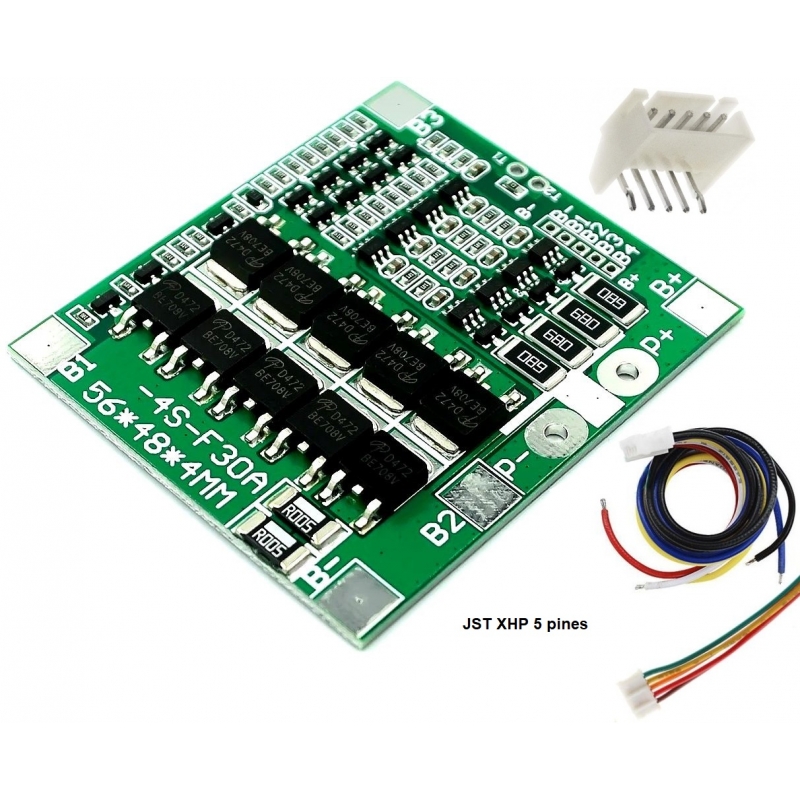

PCM 4S para Baterías de Litio

14.8v 30A. 4S Balanceado

Más detalles

1 a 2 días

2,4202 €

Descuentos por volumen de compra, Debe estar registrado

Unidades, Metros, KgPrecio/unidadAhorro total
10 2,0571 € Hasta 3,6302 €

Descuentos, debe estar registrado

PCM 4S para Baterías de Litio

PCM para configuración 4S, 14.8v 30A. Para Baterías de LITIO con Balance de Celdas

Blog: Que es el PCM?     Gestores de carga de Baterías de Litio

Los PCM se usan en los pack de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador durante unos segundos.

Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

NOTA: No soldar los cables de las celdas con el conector en el PCM

Activación: 3-5 segundos en el alimentador/cargador

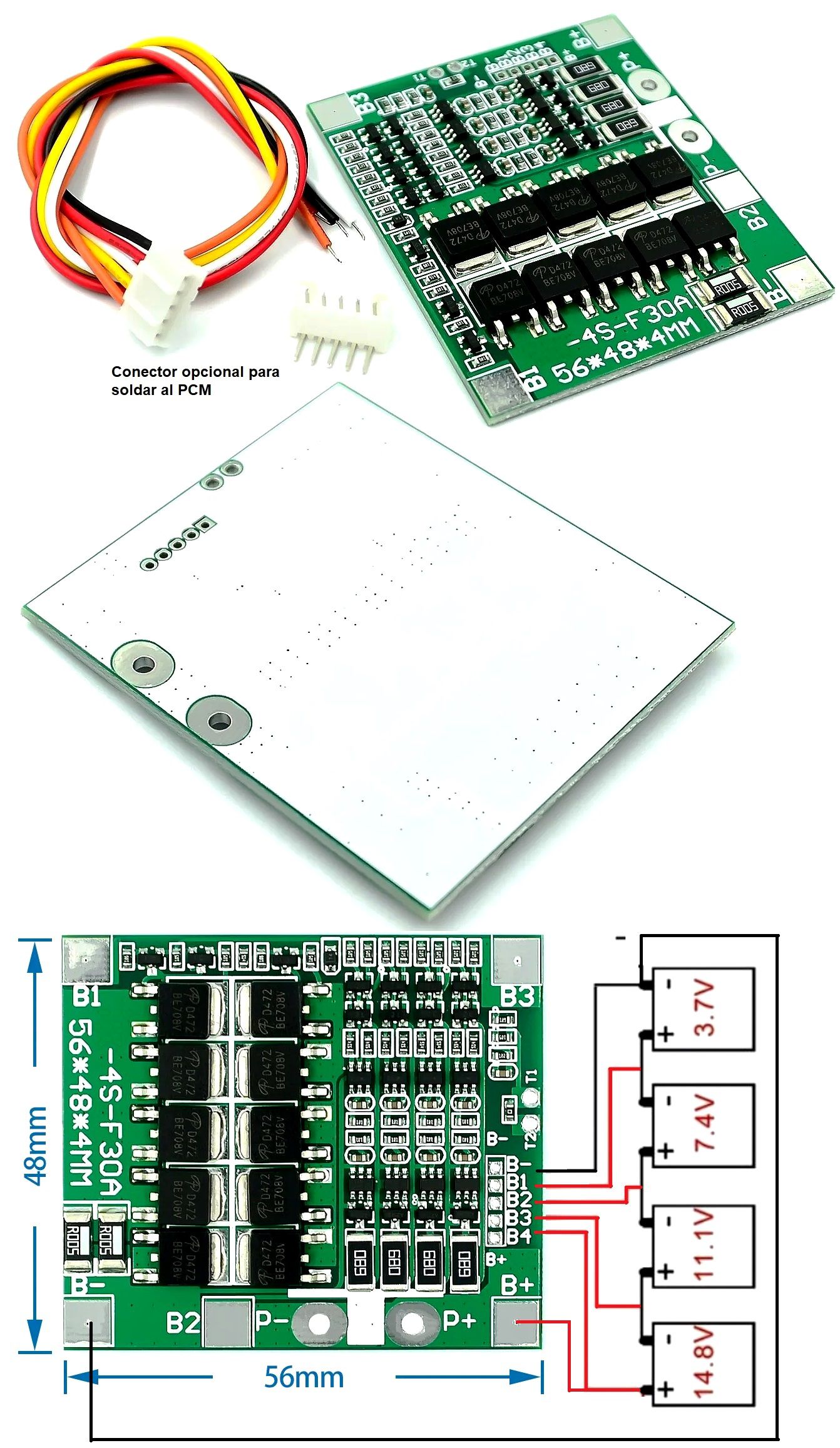

PCM 36v 4S

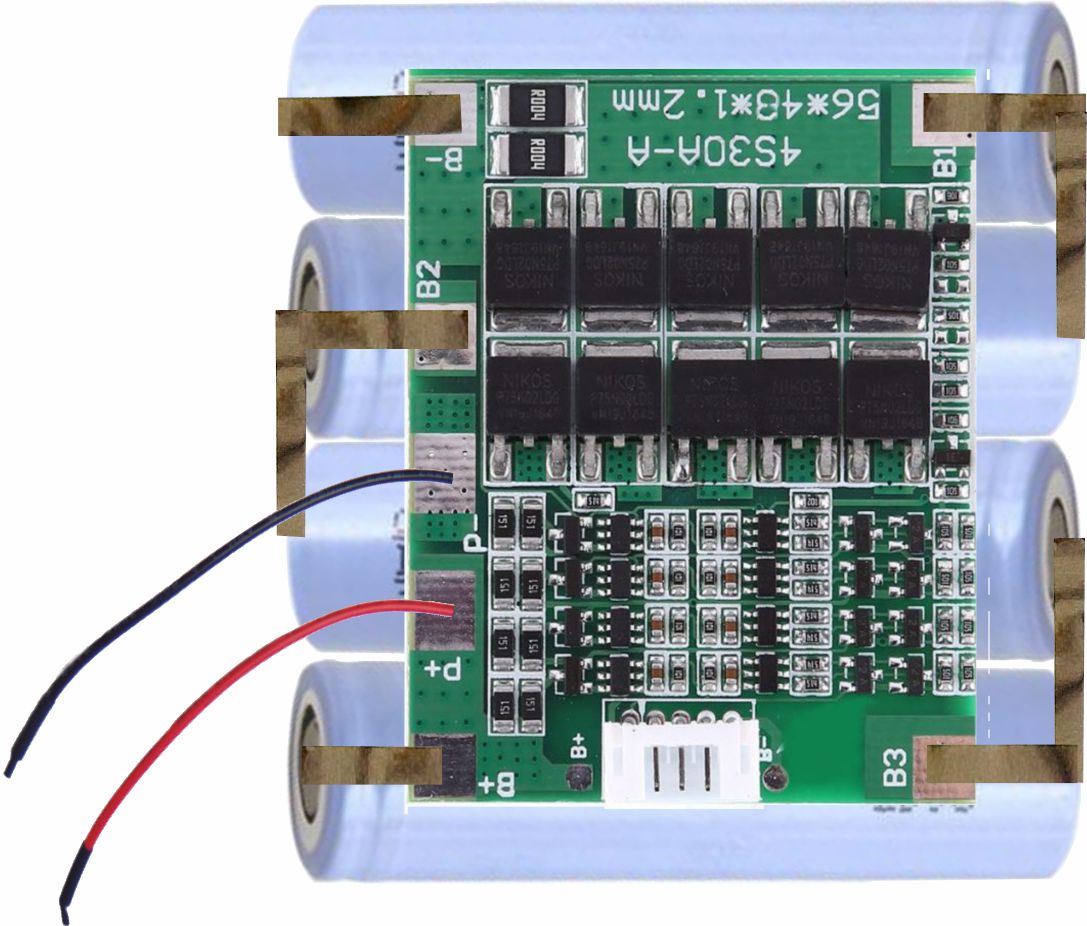

IDEA: Montaje con terminales de Níquel

PCM 4S 30A-00.jpg

14.8v (4S) 2 grupos de 4 celdas en serie

Especificaciones:
Tipo de baterías: litio cobalto / manganeso litio
Tensión de protección de sobrecarga por celda 4.25V ± 0.05V (4.20-4.35V / 0.05V por actualización)
Voltaje de recuperación de sobrecarga por celda: 4.10-4 .00 V
Voltaje de protección contra descarga por celda: 2.50V ± 0.1V (2.50-3.0V / cada .05 V en la clase)
Voltaje de recuperación de sobrecarga por celda: 2.80V ± 0.1V
Protección del consumo de corriente: ≤ 300UA
Corriente de protección contra cortocircuitos: 40A ± 3A
Tiempo de protección contra cortocircuitos: 500MS
Protección de la temperatura: 55/65/75 grados.
Corriente de descarga: 25A en continuo
Corriente máxima de Pico: 40A.1 segundo
Voltaje balanceado por celda: 4.2 ± 0.025V
Corriente balanceada por celda: 60mA ± 5mA
Corriente de carga: ≤ 20A
Dimensiones: 56x48x4mm

PCM/BMS con sistema de Balanceo/Equilibrado de carga, Saber más

Cuando la batería se está cargando, cada batería de la serie necesita el mismo voltaje, cuando el voltaje no es el mismo, la batería de más voltaje se descargará para esperar que la otra batería alcance el mismo nivel.

Como sabemos que la batería no puede equilibrarse, porque la capacidad de la batería y el voltaje y la resistencia no están al mismo nivel.

Por ejemplo, Pack de batería 3S, cuando la capacidad de una batería es inferior a las otras 2 celdas, si usa bms con equilibrio, el resultado es que el voltaje de la celda de más baja capacidad se eleva primero y luego comienza a descargarse y esperar que las otras 2 celdas alcancen el voltaje de protección, la resistencia y el voltaje son los mismos, solo que la capacidad es diferente. Pero como sabemos que el pack de baterías funciona, la celda de baja capacidad se descargará primero y el bms prueba el voltaje de protección para detener el funcionamiento del pack completo. Después de muchos ciclos, las celdas de baja capacidad envejecen en primer lugar. A partir de este factor, no sugerimos utilizar el equilibrio. Solo cuando igualamos la capacidad de la celda y la resistencia y el voltaje al mismo nivel.

Blog: Que es el PCM?     Gestores de carga de Baterías de Litio
