PCM 5S para Baterías de Litio, 18-18.5v. 15A CF5S

PCM 5S para Baterías de Litio

alargado 18-18.5v. 5S 15A CF5S

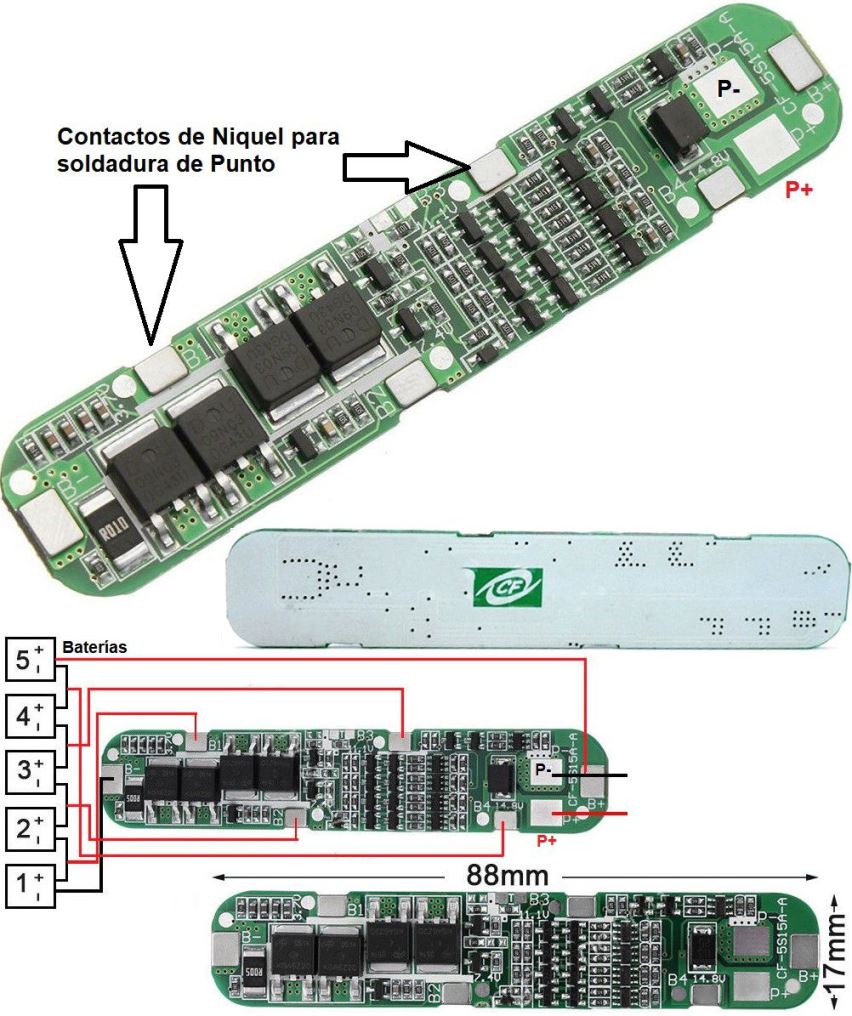

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Datos técnicos generales

Margen de voltaje por Celda: 3.6-3.7v

Activación: 3 segundos en el alimentador/cargador

Protección máximo voltaje: 4.25V  +/- 0.025V por celda
Protección mínimo voltaje:  2.4V  +/-0.08V por celda
Máxima corriente de Protección:  +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (max)

PCM para Baterías de Litio de 18-18.5v.

Recarga a 21.6-24v 1~4A

(5 celdas de 3.7v en serie) 15A. 25A Máximo

PCM (Protection Circuit Module): Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunta ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célula de 3,7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,7v ha alcanzado la tensión suficiente (4,2v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.
