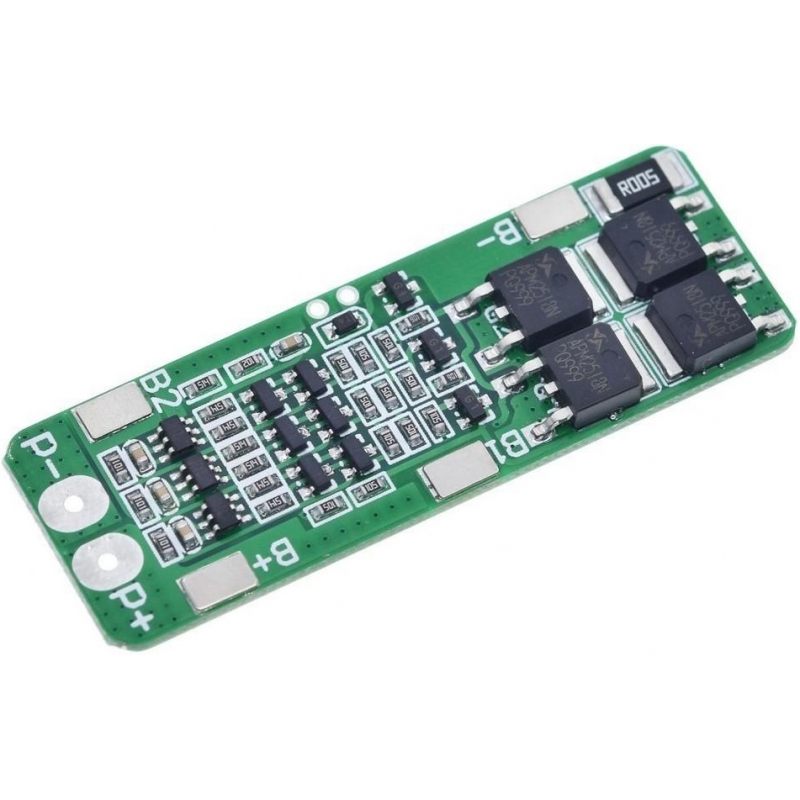

PCM 3S para Baterías de Litio 11.1v. 10-20A Ver.2.2

PCM 3S para Baterías de Litio 3S 10.8-11.1v. 10-20A Versión.2.2

Nueva versión con contactos para la soldadura de punto

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

¿Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Datos técnicos generales

Baterías tipo: Litio o Li-Po (Polimero de Litio)

Protección máximo voltaje: 4.30V +/- 0.025V por celda
Protección mínimo voltaje:  2.6V +/-0.08V por celda
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (max)

4x D472A MOSFET

Activación: 3 segundos en el alimentador/cargador

PCM para Baterías de Litio de 10.8-11.1v.

10-12A, Máximo 20A. 1 segundo

3S 3 celdas de 3.6/3.7v 3S1P o 3S2P

Recarga a 12.6-14v 1-4A

Recuerde que se deben de activar conectando a la fuente de alimentación correspondiente durante unos segundos.

Ejemplos de aplicación
