PCM 3S para Baterías de Litio 11.1-12.6v. 60A Estándar o Balanceado

PCM 3S para Baterías de Litio 11.1v. 60A.

Estándar o Balanceado

Esto es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

¿Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Datos técnicos generales

Baterías tipo: Litio

Protección máximo voltaje: 4.30V +/- 0.025V por celda
Protección mínimo voltaje:  2.4V +/-0.08V por celda
Máxima corriente de Protección: +110% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1segundo
Consumo:  30uA (max)

10x D472A MOSFET

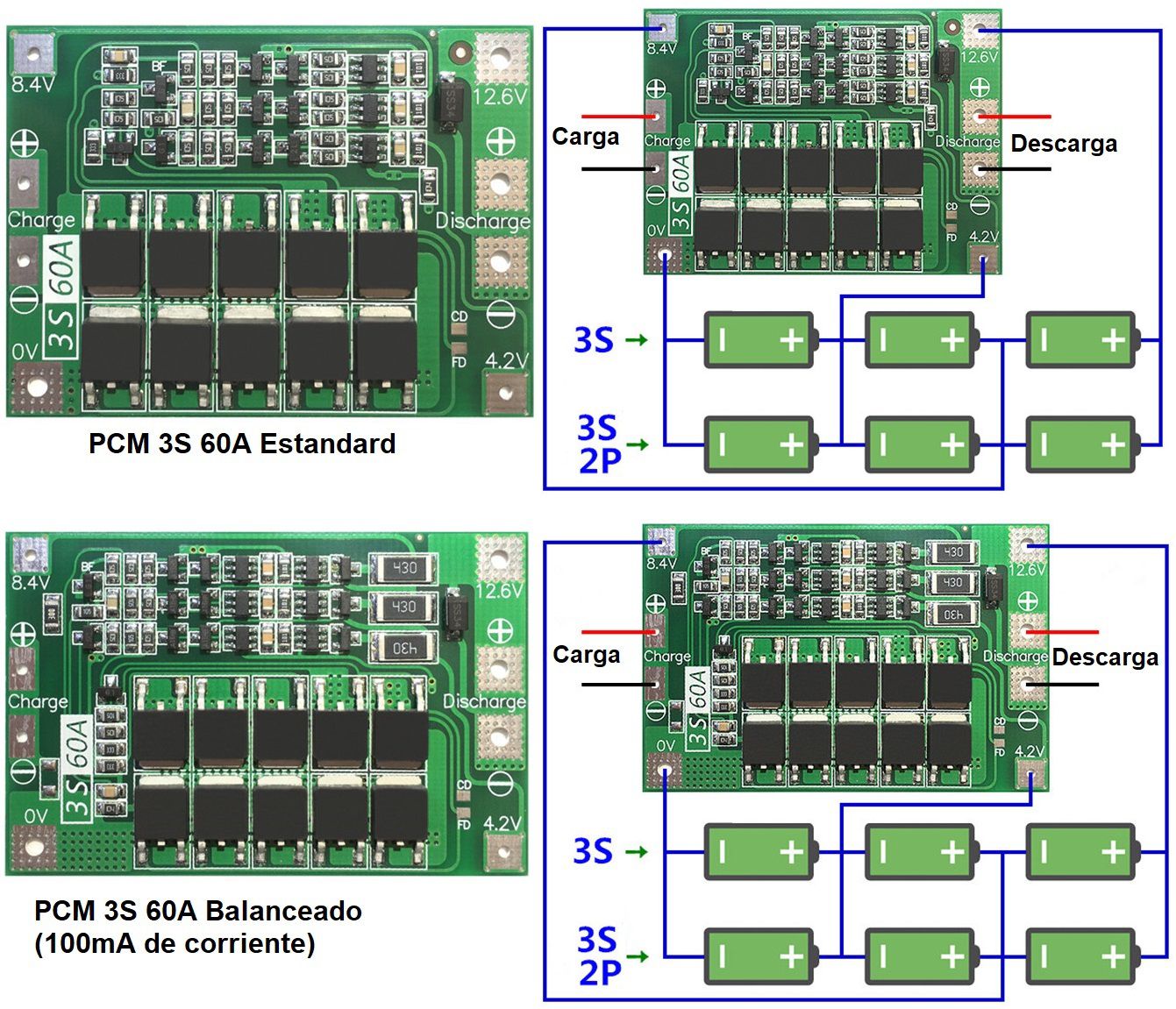

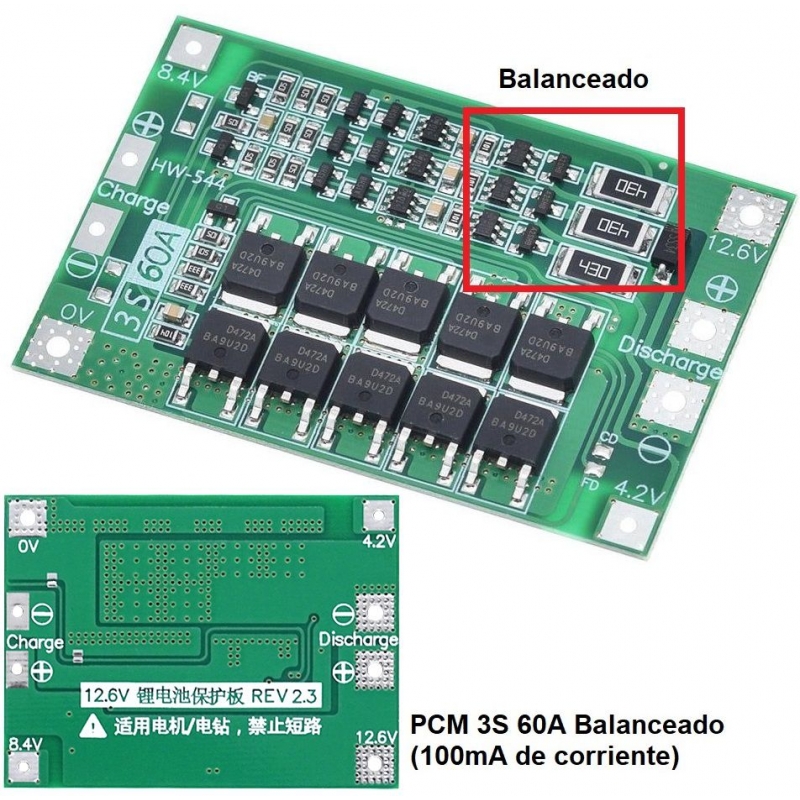

Versión Estándar y con carga equilibrada de 100mA por celda

Activación: 3 segundos en el alimentador/cargador

PCM para Baterías de Litio de 11.1v.

Corriente Nominal o de trabajo: 60A, Máximo Pico (<1 segundo) 100A

Protección 100A. <1 segundo

3S 3 celdas de 3.6/3.7v

Recarga a 12.6-14v 1-4A

Recuerde que se deben de activar conectando a la fuente de alimentación correspondiente durante unos segundos.

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (celda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada celda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celdas de 3,6/3.7v ha alcanzado la tensión suficiente (4,25v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.5 a 4.35 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.
