PCM 2S para Baterías de Litio-Li-Po 7.4v 8A 2x18650 L02S8-040

PCM 2S para Baterías de Litio, Li-Po de 7.4v. 2S

L02S8

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (célda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligroso para la vida de la misma para cada célda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las célda de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célda es de 2.5 a 4.235 voltios, fuera de esos limites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los pack de baterías Litio/Lipo y se deben activar conectándo el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

¿Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Datos técnicos generales por defecto

Esquemas

PCM para Baterías de Litio de 7.4v. (2x3.7v)

Protección  2-3A máximo 3A 1 segundo

2x18650 y 2xLi-po Planas

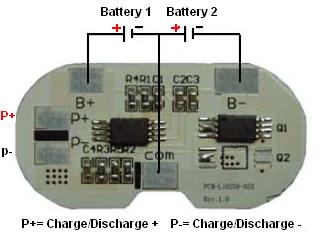

PCM-L02S8-053

Si queremos aumentar la capacidad para descargas importantes, por ejemplo taladros a baterías, se puede combinar varias baterías en paralelo, cada una con su PCM, de esta manera podemos usar pcm individuales de 5 a 8A. Un motor de taladro a baterías puede tener una corriente de arranque de más de 12-15 Amperios pero dichos PCM son muy caros y con este truco repartimos la corriente de descarga entre todas las baterías y cada una estará protegida por su PCM.
