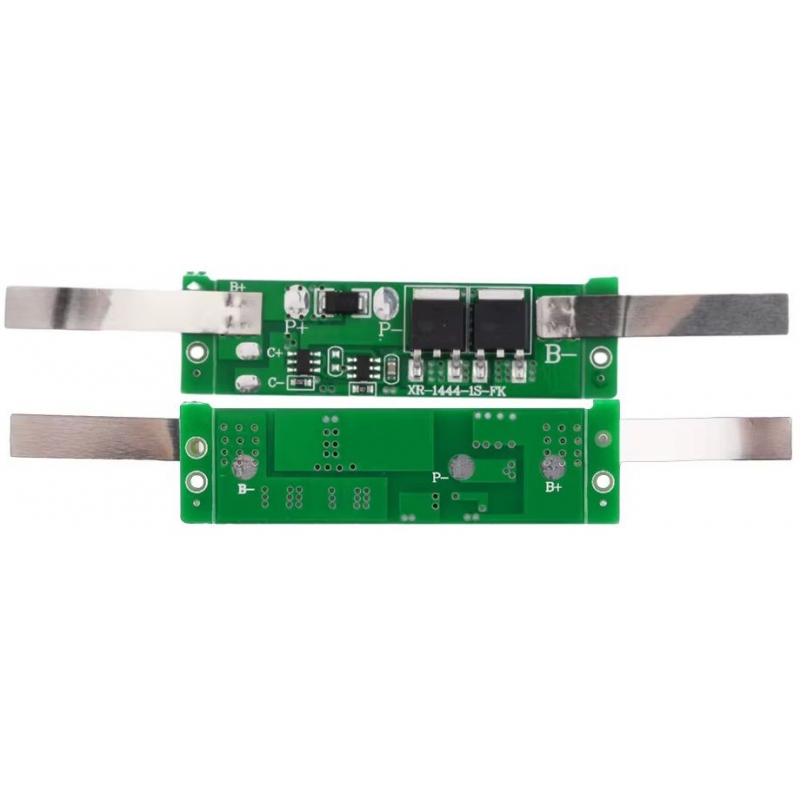

PCM 1S y 2S para Baterías de Litio

PCM 1S y 2S para Baterías de Litio

1S  8A

2S 10A

Garantía: Seis meses

¿Quieres saber más?  Blog  Blog   Blog  Blog

Datos técnicos generales

Baterías tipo: Litio o Li-Po (Polímero de Litio)

Versiones: 1S 8A o 2S 10A nominal

Corriente: 15A Máximo/Corte

Activación: 3 segundos en el alimentador/cargador

1 o 2 celdas en serie de 3.7v.

Recuerde que se deben de activar conectando a la fuente de alimentación correspondiente durante unos segundos.

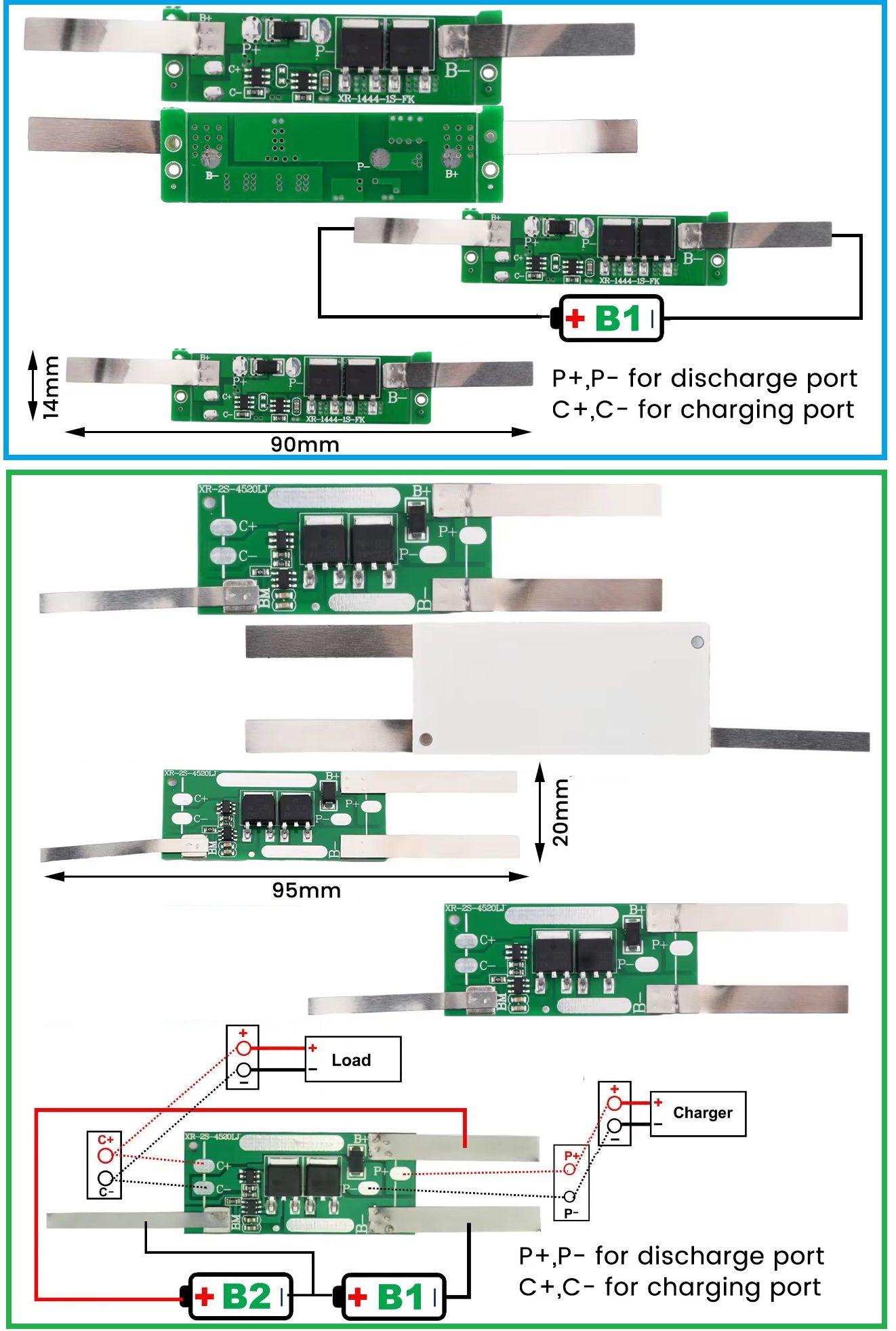

PCM (Protection Circuit Module)

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunta ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célula de 3,7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,7v ha alcanzado la tensión suficiente (4,2v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célula es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PC
