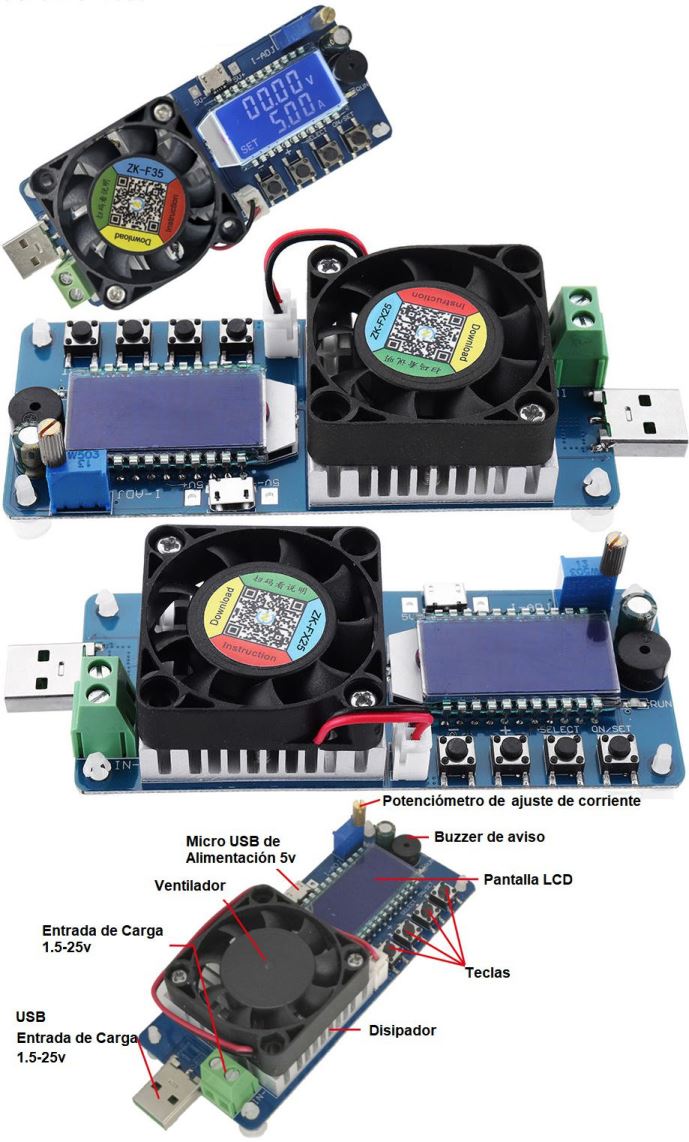

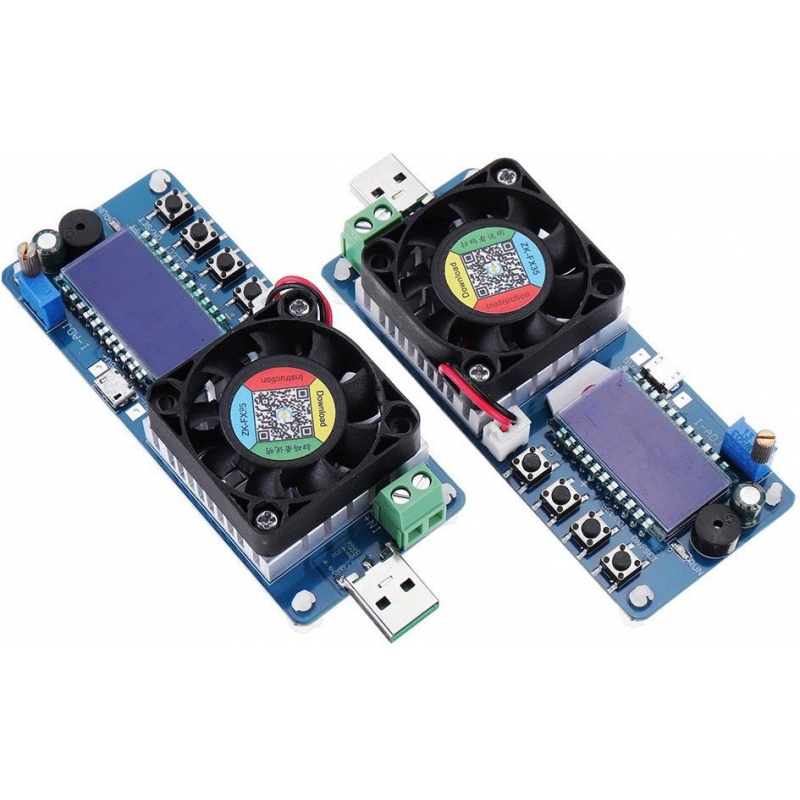

Monitor de capacidad para baterías Litio, Li-po

Monitor Tester LCD de capacidad para baterías Litio, Li-po

Tipo pendrive

Potencia: 5A. 35w

Medidas: 114x43x30mm

Funciones detalladas:

1, pantalla LCD
En modo normal, la pantalla LCD muestra el voltaje de entrada de carga y la temperatura de carga; el flujo descendente muestra la corriente de carga, la potencia, la capacidad y el tiempo de descarga.

En modo protegido, la pantalla LCD muestra el código de protección.
En el modo de configuración, la pantalla LCD muestra varios códigos de parámetros de configuración y umbrales de parámetros.

2, regulación de corriente de carga
La magnitud de la corriente de descarga se puede ajustar con un potenciómetro.

3, alarma de sonido y luz
Cuando se enciende la carga, el indicador RUN está siempre encendido y el timbre no suena. Cuando la carga está apagada, el indicador RUN está apagado y el timbre no está sonando. Después de ingresar al modo de protección, el zumbador hará sonar la alarma y el indicador RUN parpadeará.

    4, enfriamiento inteligente del ventilador
El ventilador arranca automáticamente cuando la potencia de descarga de la carga es superior a 10 W o la temperatura de la carga es superior a 40 ° C.

5, estadísticas automáticas de capacidad de descarga y tiempo de descarga, siempre que la carga esté encendida (el indicador RUN siempre está encendido) para iniciar las estadísticas, apague la carga (el indicador RUN no está encendido), pare las estadísticas, las estadísticas admiten el almacenamiento de apagado , borrar estadísticas solo una El método consiste en presionar el botón '-' '' cuando la pantalla LCD muestra la capacidad de descarga o el tiempo de descarga. Borre las estadísticas antes de comenzar las estadísticas. La capacidad de descarga máxima (OAH) y el tiempo de descarga máximo (OHP) se pueden activar o desactivar en el modo de configuración, y se puede establecer el tamaño del umbral. Cuando se supera el umbral, la carga se apaga automáticamente, lo que permite experimentos de descarga desatendida.

6. Mecanismo perfecto de protección de software y hardware, y el umbral de protección de software se puede ajustar. Después de la protección del software, la salida se apaga.

Protección de hardware:
Tanto el puerto de alimentación del módulo como el puerto de entrada de carga tienen protección anti-reversa.

Protección de software:
OVP: protección contra sobretensión (por defecto, 25.5V, puede configurarlo usted mismo, después de la protección contra sobretensión, el indicador RUN parpadea, la interfaz LCD muestra OVP);

Protección contra sobrecorriente OCP (predeterminada 4.10A / 5.10A, puede configurarla usted mismo, después de la protección contra sobrecorriente, el indicador RUN parpadea, la pantalla LCD muestra OCP);

OPP: protección de energía (por defecto, 25.5W / 35.5W, se puede configurar por sí mismo, después de la protección de energía, el indicador RUN parpadea, la pantalla LCD parpadea OPP);

OTP: protección contra sobretemperatura (la protección contra sobretemperatura después de que la temperatura de carga sea superior a 80 ° C, el indicador RUN parpadea, la pantalla LCD muestra OTP);

     LVP: protección contra subtensión (por defecto, 1.5V, puede configurarlo usted mismo, después de la protección contra subtensión, el indicador RUN parpadea, la pantalla de cristal líquido LVP, en la prueba de descarga de la batería y otras aplicaciones, configure el LVP apropiado, puede prevenir efectivamente la sobrecarga de la batería, por lo que no dañar la batería)

7. La carga está desactivada por defecto. Después del encendido, presione el botón ON / SET para iniciar o apagar.

8, todos los parámetros configurables se pueden almacenar sin alimentación.

Operación detallada:
1, funcionamiento del potenciómetro
El potenciómetro se usa para ajustar la corriente de descarga de carga, rotación en sentido horario, el valor actual aumenta y el valor en sentido antihorario disminuye.

2, operación detallada del botón
