PCM 4S para Baterías de Litio 14.8v. 8A.

PCM 4S para Baterías de Litio

14.8v 8A. 3828

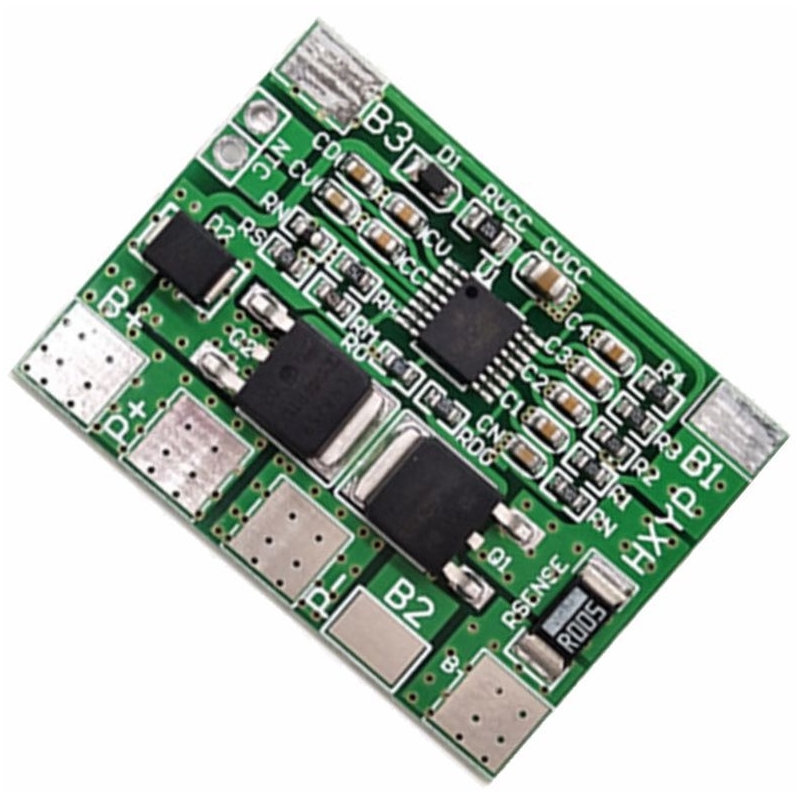

PCM para 4S, 14.8v 6-8A.

Para Pack de Baterías de LITIO 18650, 18500, 17670

Blog: Que es el PCM?     Gestores de carga de Baterías de Litio

PCM (Protection Circuit Module)

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador durante unos segundos.

Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Los Datos técnicos generales y conexiones solo están en esta página

Activación: 3-5 segundos en el alimentador/cargador

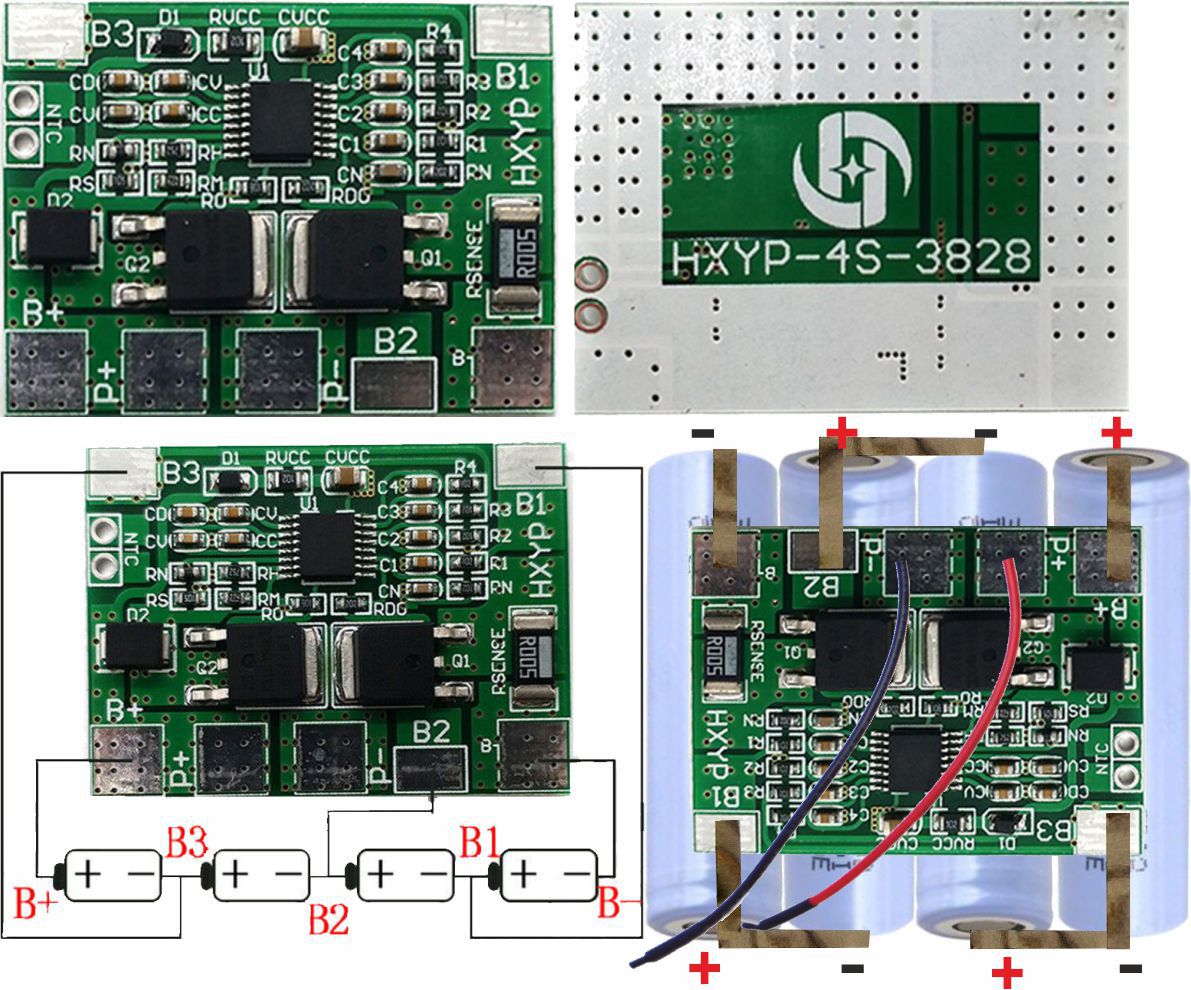

14.8v (4S1P o 4S2P) 1 o 2 grupos de 4 celdas en serie

Especificaciones:
Tipo de baterías: litio cobalto / manganeso litio
Tensión de protección de sobrecarga por celda 4.25V ± 0.05V (4.20-4.35V / 0.05V por actualización)
Voltaje de recuperación de sobrecarga por celda: 4.10-4.00 V
Voltaje de protección contra descarga por celda: 2.50V ± 0.1V (2.50-3.0V / cada .05 V en la clase)
Voltaje de recuperación de sobrecarga por celda: 2.80V ± 0.1V
Protección del consumo de corriente: ≤ 300UA
Corriente de protección contra cortocircuitos: 12A ± 3A
Tiempo de protección contra cortocircuitos: 500MS
Corriente de descarga: 6-8A en continuo
Corriente máxima de Pico: 10A.1 segundo
Corriente de carga: ≤ 5A
Dimensiones: 38x28x3mm

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunta ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célula de 2.75v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3.7v ha alcanzado la tensión suficiente (4.25v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célula es de 2.75 a 4.235 voltios, en el caso de las LiPo, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.
