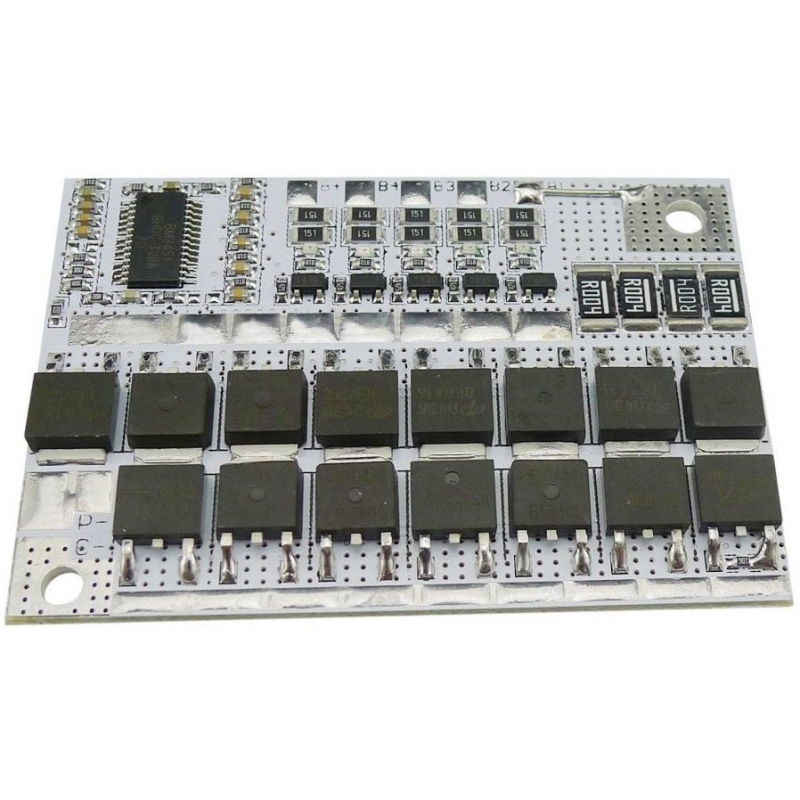

PCM 4S para Baterías de Litio, 14.4-14.8v 50-100A

PCM 4S para Baterías de Litio 14.4-14.8v 50-100A

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador.

Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Datos técnicos generales

Protección máximo voltaje: 4.21V~4.29V  +/- 0.025V por celda
Protección mínimo voltaje:  2.72V~2.88V  +/-0.08V por celda
Máxima corriente de Protección:  +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.5~1.55segundo
Consumo:  30uA (max)

Dispone de Protección por desconexión, sobrecorriente, sobrecarga, con balanceo de Celdas.
Uso común para "mismo puerto de descarga" y "puerto diferente de descarga".

1-En el mismo puerto puede soportar una corriente de descarga de 30-40A, corriente de carga hasta 20A.

2-En el puerto diferente de 50A, corriente de carga hasta 30A. Para más potencia, ver más abajo

PCM para 4 Baterías de Litio de 3.6/3.7v, total 14.4-14.8v.

Recarga a 16.8v 2~30A

(4 celdas en serie) 80-100A de Pico.

Celdas de 3.6 o 3.7v

Incorpora NTC de protección térmica

Led de Balanceo

Descargar PDF

Este PCM se puede convertir a 3S o 5S, vea como hacerlo Aquí

Configurable para 3, 4 o 5S.

Vea como hacerlo Aquí

Podemos aumentar aún más la carga (+10-20A), si reforzamos las pistas del puerto de Carga y si añadimos un disipador, aún más salida
