PCM 4S L03S10-272 14.4v para Baterías de Litio, 8A

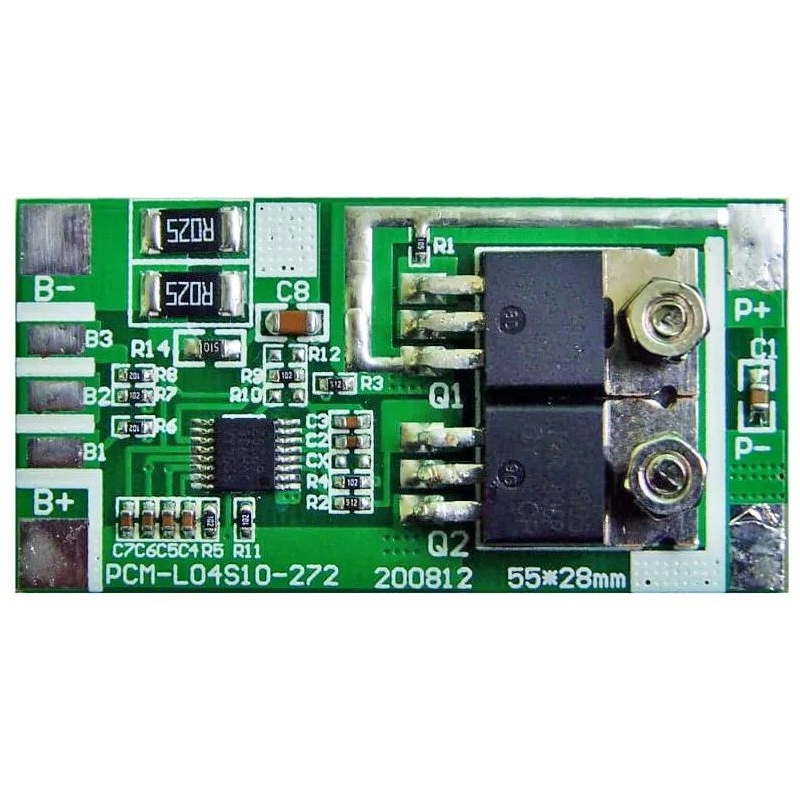

PCM 4S L04S10-272

14.4v para Baterías de Litio, 8-25A

(POLIMERO DE LITIO)

Quieres saber más? este Blog y este

Selecciona el PCM para a la cesta

Que es PCM para Baterías de Litio-Li-Po

PCM (Protection Circuit Module)

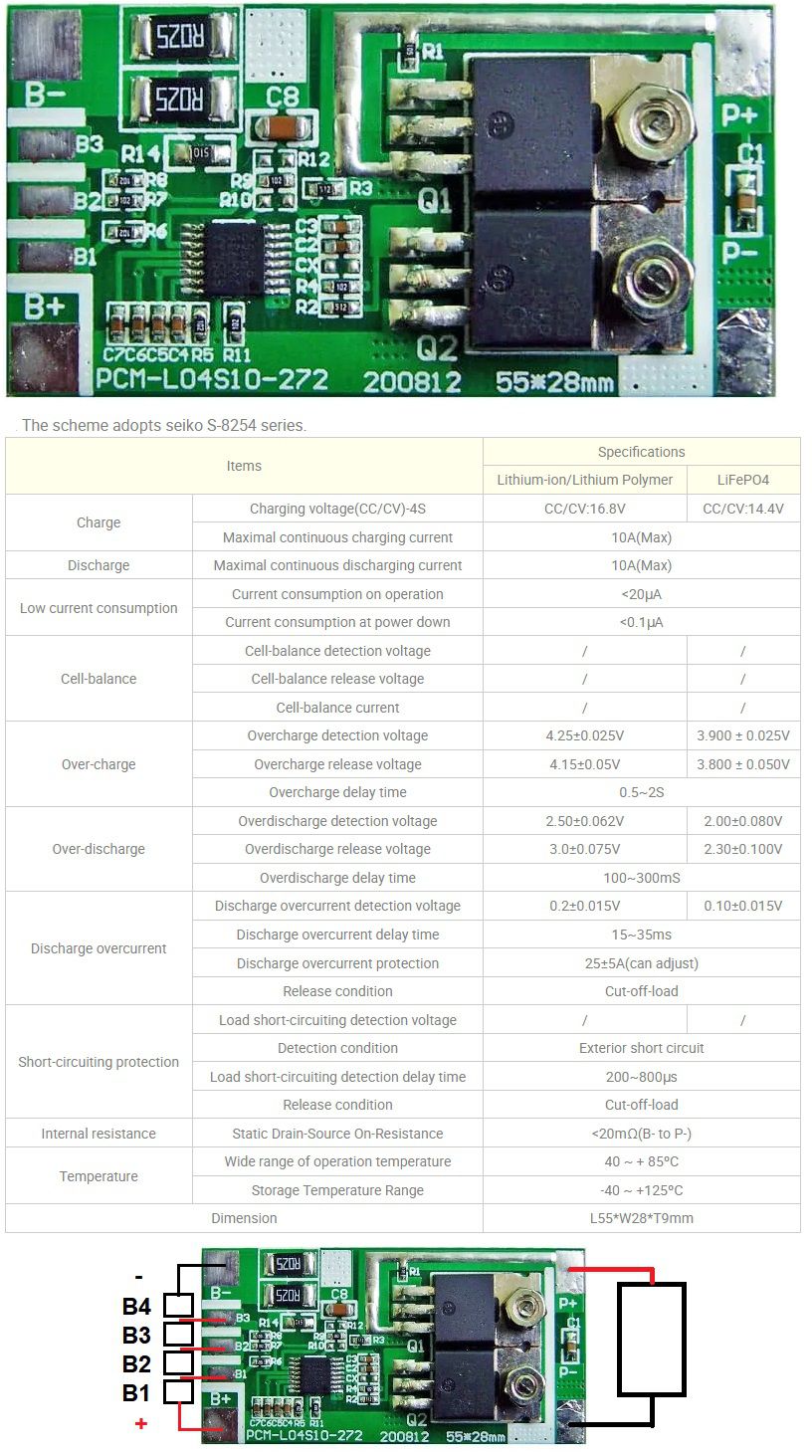

Datos técnicos generales

Baterías tipo: Litio o Li-Po (Polimero de Litio)

Protección máximo voltaje: 4.30V +/- 0.025V por celda
Protección mínimo voltaje:  2.5V +/-0.08V por celda
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (max)

IR: MOSFET

Activación: 3 segundos en el alimentador/cargador

PCM para Baterías de Litio de 14.4v.

Corriente 8A, máximo 25A. 1 segundo

4 celdas de 3.6/3.7v

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunta ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célula de 3,7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,7v ha alcanzado la tensión suficiente (4,2v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célula es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los pack de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM. Garantía: Seis meses

Recuerde que se deben de activar conectando a la fuente de alimentación correspondiente durante unos segundos.

Garantía: Seis meses

Quieres saber más? este Blog y este

Ejemplos de aplicación
