PCM-4S

PCM 4S para Baterías de Litio 14.8v. 40A. V2.3, 4S Balanceado

PCM 14.8v 40A V2.3 4S

8944748467560

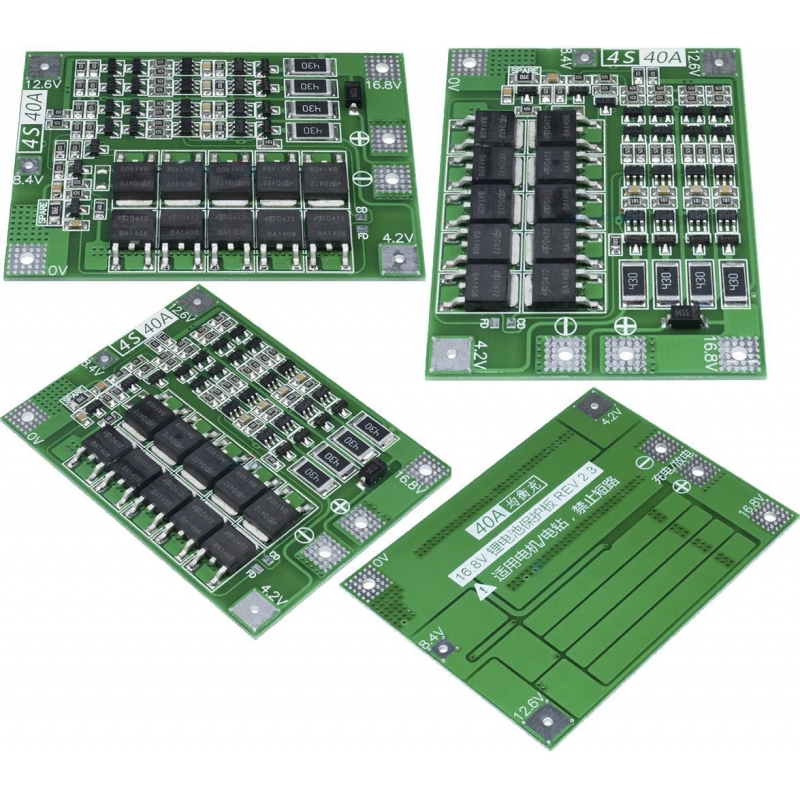

PCM 4S para Baterías de Litio

14.8v 40A. BW-4S

Más detalles

1 a 2 días

3,8125 €

Descuentos por volumen de compra, Debe estar registrado

Unidades, Metros, KgPrecio/unidadAhorro total
4 3,4313 € Hasta 1,5250 €
10 3,2406 € Hasta 5,7188 €

Descuentos, debe estar registrado

PCM 4S para Baterías de Litio

PCM para configuración 4S, 14.8v 40A. BW-4S Para Baterías de LITIO con Balance de Celdas

Blog: Que es el PCM?     Gestores de carga de Baterías de Litio

PCM (Protection Circuit Module)

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador durante unos segundos.

Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Los Datos técnicos generales y conexiones solo están en esta página

Corriente de Balanceo para equilibrar la carga de las Celdas: 100mAh

Corriente de trabajo: 30-40A

Corriente máxima de Pico: 80A 1 segundo

NOTA: Para los BMS con Balanceo se deben usar siempre las mismas celdas del mismo lote, ver más abajo

Activación: 3-5 segundos en el alimentador/cargador

PCM 36v 10S 40A

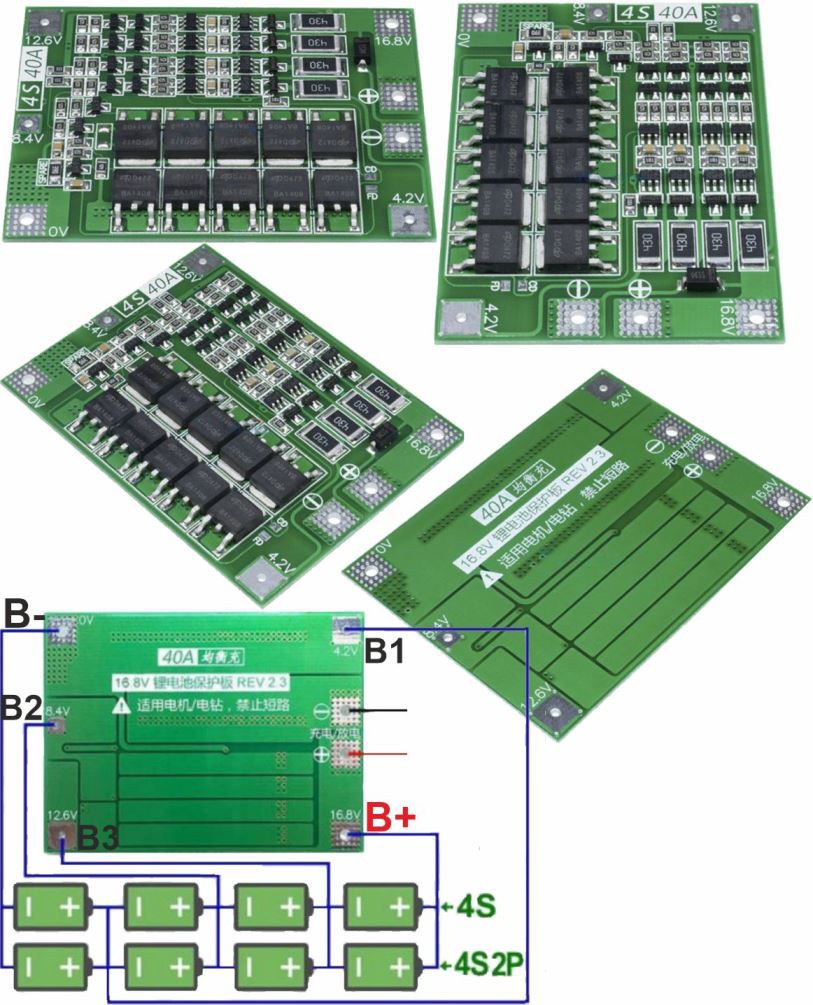

14.8v (4S) 2 grupos de 4 celdas en serie

Especificaciones:
Tipo de baterías: litio cobalto / manganeso litio
Tensión de protección de sobrecarga por celda 4.25V ± 0.05V (4.20-4.35V / 0.05V por actualización)
Voltaje de recuperación de sobrecarga por celda: 4.10-4 .00 V
Voltaje de protección contra descarga por celda: 2.50V ± 0.1V (2.50-3.0V / cada .05 V en la clase)
Voltaje de recuperación de sobrecarga por celda: 2.80V ± 0.1V
Protección del consumo de corriente: ≤ 300UA
Corriente de protección contra cortocircuitos: 80A ± 3A
Tiempo de protección contra cortocircuitos: 500MS
Protección de la temperatura: 55/65/75 grados.
Corriente de descarga: 30-40A en continuo
Corriente máxima de Pico: 80A.1 segundo
Voltaje balanceado por celda: 4.2 ± 0.025V
Corriente balanceada por celda: 60mA ± 5mA
Corriente de carga: ≤ 25A
Dimensiones: 56x48x4mm

PCM/BMS con sistema de Balanceo/Equilibrado de carga, Saber más

Cuando la batería se está cargando, cada batería de la serie necesita el mismo voltaje, cuando el voltaje no es el mismo, la batería de más voltaje se descargará para esperar que la otra batería alcance el mismo nivel.

Como sabemos que la batería no puede equilibrarse, porque la capacidad de la batería y el voltaje y la resistencia no están al mismo nivel.

Por ejemplo, Pack de batería 3S, cuando la capacidad de una batería es inferior a las otras 2 celdas, si usa bms con equilibrio, el resultado es que el voltaje de la celda de más baja capacidad se eleva primero y luego comienza a descargarse y esperar que las otras 2 celdas alcancen el voltaje de protección, la resistencia y el voltaje son los mismos, solo que la capacidad es diferente. Pero como sabemos que el pack de baterías funciona, la celda de baja capacidad se descargará primero y el bms prueba el voltaje de protección para detener el funcionamiento del pack completo. Después de muchos ciclos, las celdas de baja capacidad envejecen en primer lugar. A partir de este factor, no sugerimos utilizar el equilibrio. Solo cuando igualamos la capacidad de la celda y la resistencia y el voltaje al mismo nivel.

PCM/BMS: Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunta ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célula de 2.75v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3.7v ha alcanzado la tensión suficiente (4.25v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célula es de 2.75 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Ejemplos de utilización con Dual Mos en circuitos PCM

Blog: Que es el PCM?     Gestores de carga de Baterías de Litio

Dual Mos FS2005A y FS8205S

Cintas de Kapton
