PCM 4S para Baterías de Litio 14.8v 8-15A

PCM 4S para Baterías de Litio 14.8v HS4S-D20 y HXYP-4S, 8-15A

PCM (Protection Circuit Module)

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunta ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célula de 2.75v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3.7v ha alcanzado la tensión suficiente (4.25v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.75 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo/LiFePo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Blog: Que es el PCM?     Gestores de carga de Baterías de Litio

Dos versiones de dos fabricantes

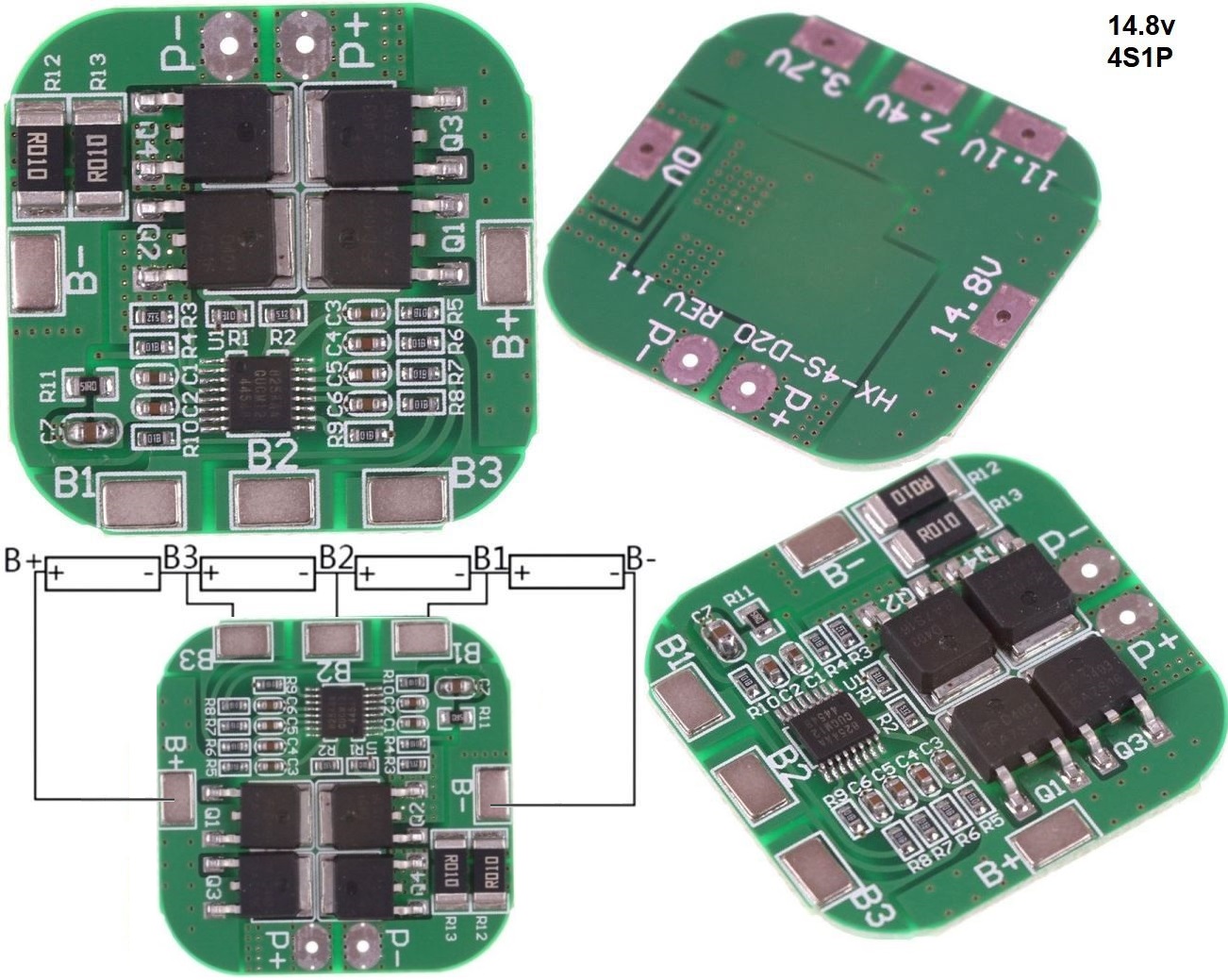

HX-4S-D20

Los Datos técnicos generales y conexiones solo están en esta página

Baterías tipo: Litio o Li-Po (Polímero de Litio)

Protección máximo voltaje: 4.35V +/- 0.025V por célula
Protección mínimo voltaje:  2.4V +/-0.08V por célula
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (máx)

Activación: 3-5 segundos en el alimentador/cargador

14.8v (4S) 4 celdas en serie

Especificaciones:
Cuatro Mosfet D406

Voltaje de carga: 4.25-4.35v ± 0.05v
Voltaje de Descarga: 2.3-3.0v ± 0.05v
Corriente de trabajo: 8-15A
Corriente máxima  de Pico: 20A
Temperatura de trabajo: -40 ~ + 50
Temperatura de almacenamiento: -40 ~ + 80
Corriente en reposo: 6uA
Resistencia: 45mΩ
Tamaño: 36x35mm

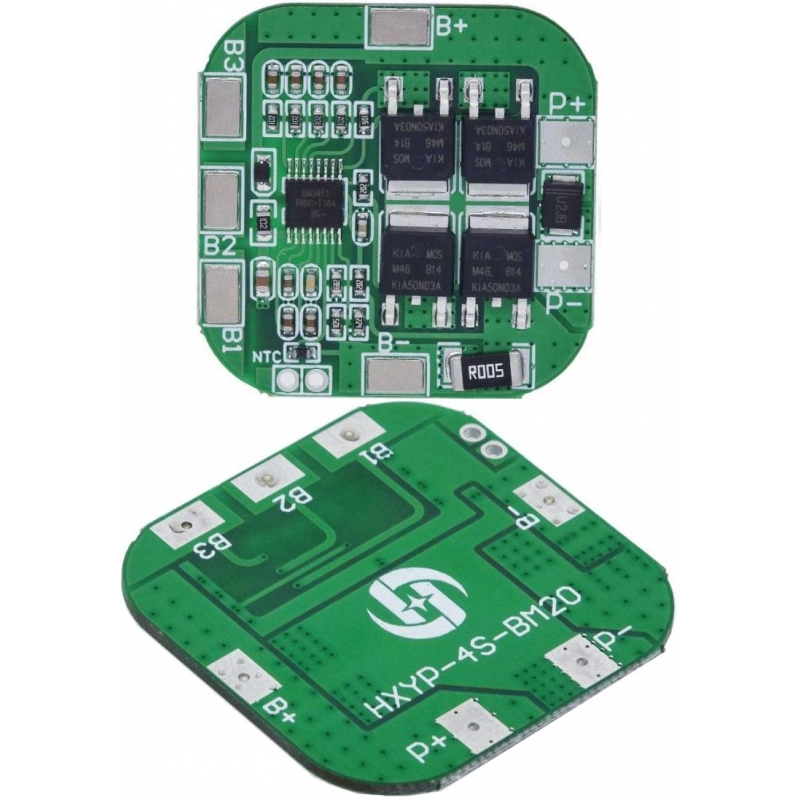

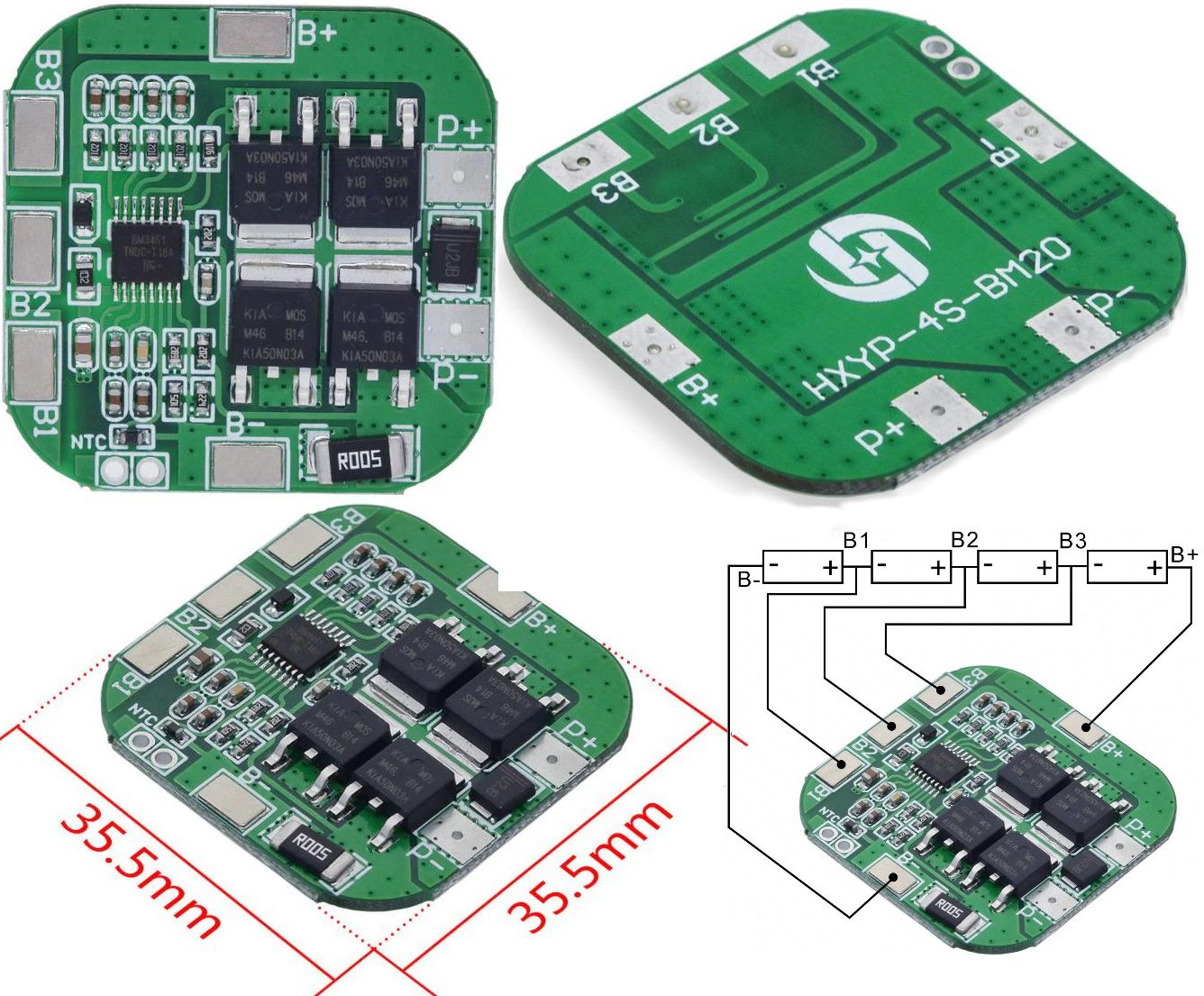

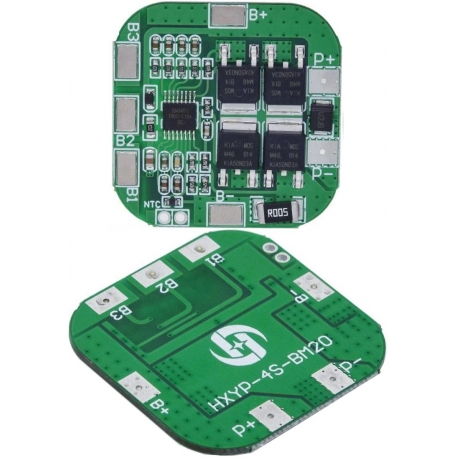

HXYP-4S
