Circuitos PCM para Baterias de Litio

PCM 4S para Baterías de Litio 14.8v LI04S8-016

PCM 14.8v.LI04S8-016

0689593959812

PCM 4S para Baterías de Litio 14.8v LI04S8-016

Quieres saber más? este Blog y este

Más detalles

1 a 2 días

4,3260 €

Descuentos por volumen de compra, Debe estar registrado

Unidades, Metros, KgPrecio/unidadAhorro total
4 3,8934 € Hasta 1,7304 €
10 3,6771 € Hasta 6,4890 €

Descuentos, debe estar registrado

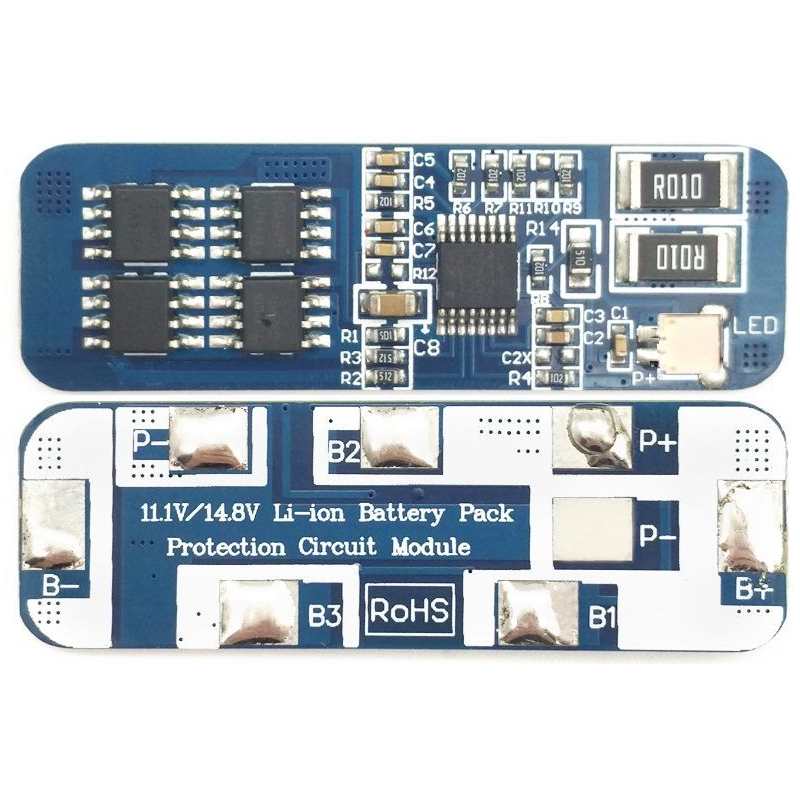

PCM 4S para Baterías de Litio 14.8v LI04S8-016

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (celda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada celda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celdas de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.5 a 4.235 voltios, fuera de esos limites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los pack de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Los Datos técnicos generales y conexiones solo están en esta página

Puede venir con o sin conector Led

Baterías tipo: Litio o Li-Po (Polímero de Litio)

Protección máximo voltaje: 4.35V +/- 0.025V por celda
Protección mínimo voltaje:  2.4V +/-0.08V por celda
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (max)

Activación: 5-10 segundos en el alimentador/cargador

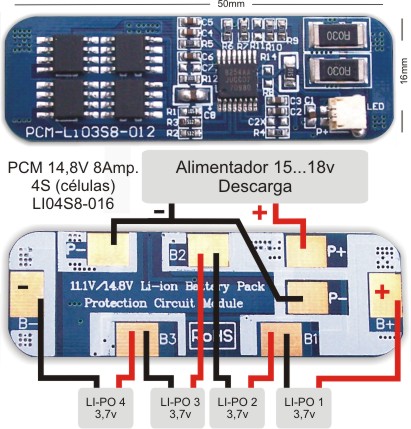

PCM para Baterías de Litio de 14.8v. (4x3.7v) 4-5A. Máximo 8A 1 segundo.

 LI04S8-016

Pcm-Lipo-14.8v-8A.LI04S8-016
