PCM 1S de protección para Litio de 3.7v Rectangulares

PCM 1S para Baterías (Celdas) de Litio/Li-Po de 3.7v

Formato Rectangular de montaje lateral en baterías cilíndricas o entre los contactos de las baterías planas de Polímero

Para POLÍMERO DE LITIO o Ion de Litio

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Selecciona el PCM adecuado al añadir a la cesta

PCM (Protection Circuit Module)

Los PCM se deben utilizar únicamente en los pack de baterías y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Datos técnicos generales

Baterías tipo: Litio o Li-Po (Polimero de Litio)

Protección máximo voltaje: 4.235V +/- 0.025V por celula
Protección mínimo voltaje:  2.4V +/-0.08V por celula
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1segundo
Consumo:  30uA (max)

Activación: 2-3 segundos en el alimentador/cargador

Las celdas de Litio Aquí

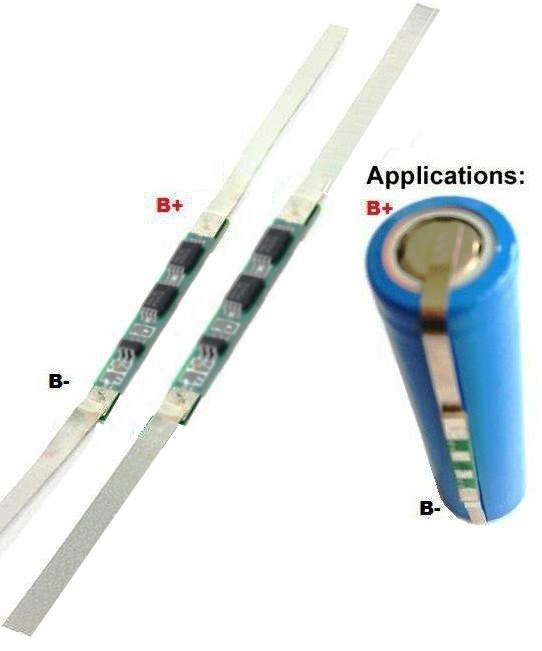

PCM TDT3035

Protección 3A. máxima 5A. 1 segundo

Medidas: 18 x 3.6mm

Con cinta de níquel para soldar a las baterías

PCM para Celdas Litio-Li-Po de 3.7v. 1S4P Descargar PDF

Protección máxima 20A

PCM para Celdas Li-Po de 3.7v. PCM HYX1635

Protección de 2A, máximo 3A, 16x3mm

PCM para Celdas Li-Po de 3.7v. L01S10

Protección de 12-14A, máximo 16A

Micro-Li-Po de 3.7v. 35A38

Protección de 2A. Máximo 3A 1 segundo

Medidas: 8.5x3.8x0.6mm

PCM para Celdas Li-Po de 3.7v. 15A34

Protección de 3A, máximo 5A. 1 segundo

Medidas: 15x3.4x0.6mm

PCM para Celdas Li-Po de 3.7v.

Protección de 2-2.5A, máximo 3A. 1 segundo

L01S03-PDF

MICRO PCM para Celdas Li-Po de 3.7v.  A136A4

Protección de 3-4A máximo 5A. 1 segundo

Medidas: 13.6x4x0.6mm

MICRO PCM para Celdas Li-Po de 3.7v.  A18A30

Protección de 2-3A máximo 4A. 1 segundo

Medidas: 18x3x0.6mm

PCM para Celdas Li-Po de 3.7v.  L01S8-015

Con NTC de 10K integrado en la placa (T)

Protección de 3-4A. Máximo 8A 1 segundo

 Como montar un grupo de Li-po para un taladro de batería en sustitución de las de Nic-Cd. Si la célula no dispone de PCM se debe añadir como el esquema. Garantía: Seis meses

Estos circuitos se encargan de determinar cuándo la batería (celda) ya no debe descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada celda de 3,7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celda de 3,7v ha alcanzado la tensión suficiente (4,2v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y descarga a la batería.

La tensión de cada celda es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

DW01: PDF DW01

Ejemplos de utilización con Dual Mos en circuitos PCM  Dual Mos FS2005A y FS8205S
