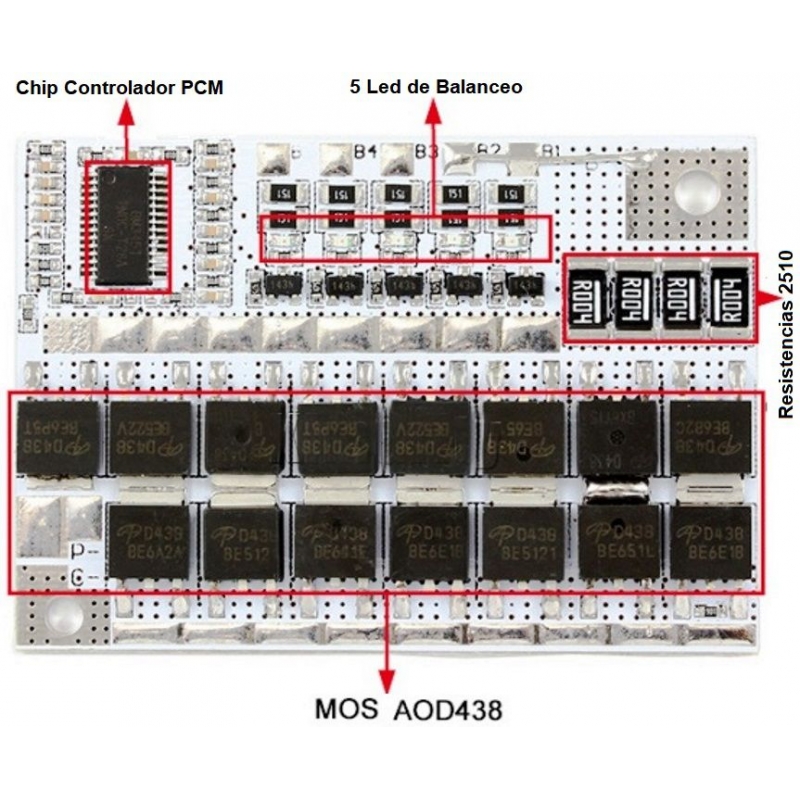

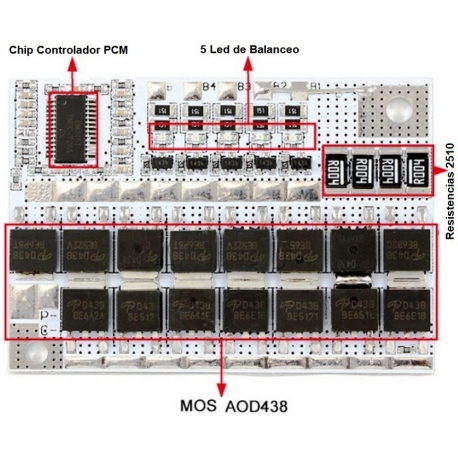

PCM 4S para Baterías de LiFePo 12.8v.50-100A

PCM 12.8v

0689593933744

PCM para Baterías de LiFePo 12.8v.50-100A

Más detalles

1 a 2 días

4,2200 €

Descuentos, debe estar registrado

PCM para Baterías de LiFePo 12.8v.50-100A

PCM (Protection Circuit Module)

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunto ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores para cada célula de 2.30v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,2v ha alcanzado la tensión suficiente (3,9v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célula es de 2.30 a 3.9 voltios.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías LiFePo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.



PCM para 4 Baterías de Litio de 3.2v, total 12.8v.

Recarga a 14.4v 2~30A

(4 celdas en serie) 80-100A de Pico.

Celdas de 3.2v

Incorpora NTC de protección térmica

Led de Balanceo

Descargar PDF

Este PCM se puede convertir a 3S o 5S, vea como hacerlo Aquí

 PCM-18v 5S 100A

Configurable para 3 o 4S.

Vea como hacerlo Aquí

Podemos aumentar aún más la carga (+10-20A), si reforzamos las pistas del puerto de Carga y si añadimos un disipador, aún más salida

Truco

Cintas de Kapton

Cintas
