PCM 4-8S para Baterías de LiFePo4 25A

PCM 4-8S para Baterías de LiFePo4

25A

PCM (Protection Circuit Module)

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías LiFePo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

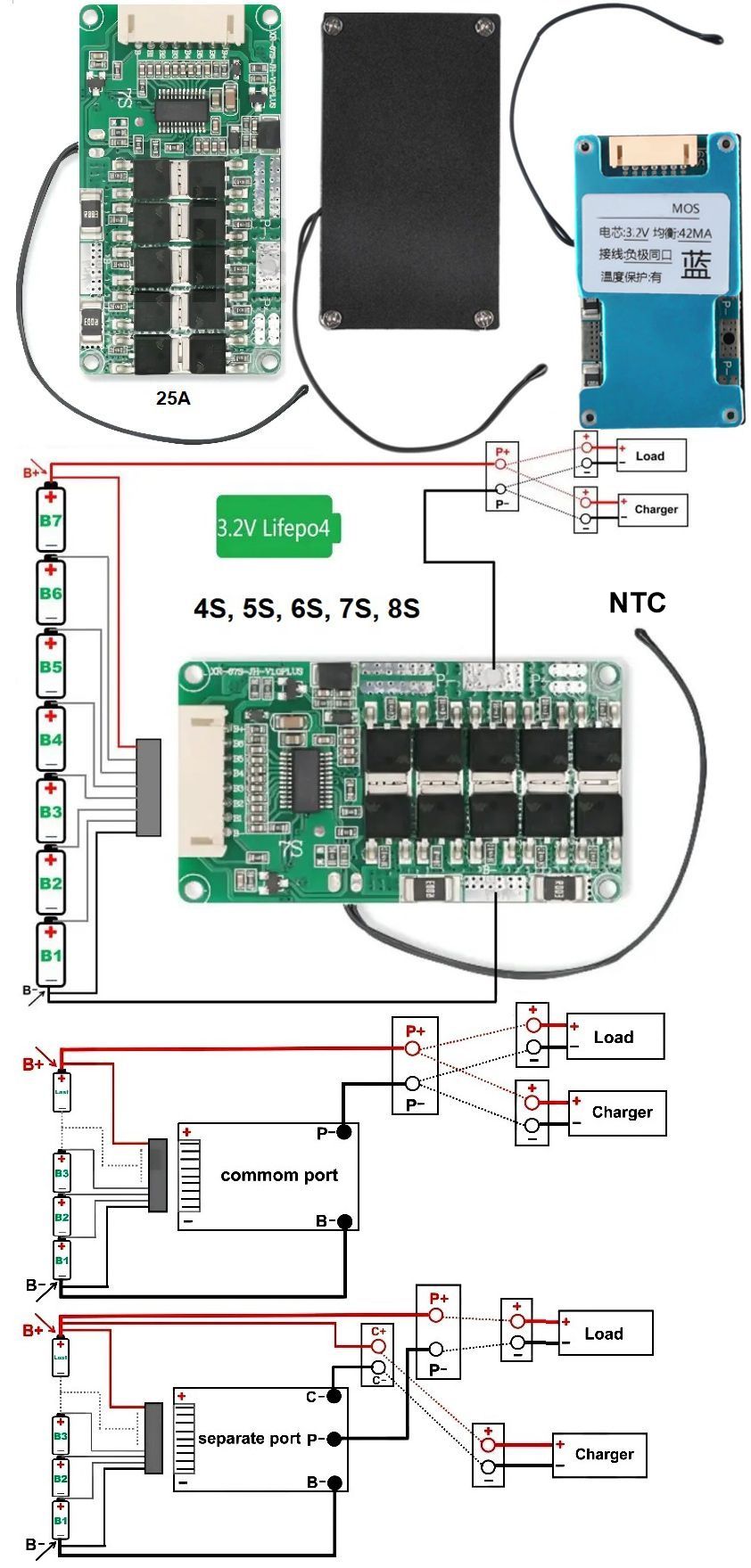

PCM para  4 o 5 o 6 o 7 o 8 Baterías de Litio de 3.2v,

Recarga a 3.6v x celdas 25A

40-60A de Pico.

Celdas de 3.2v

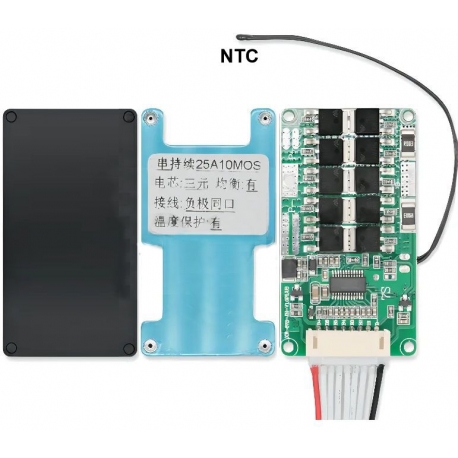

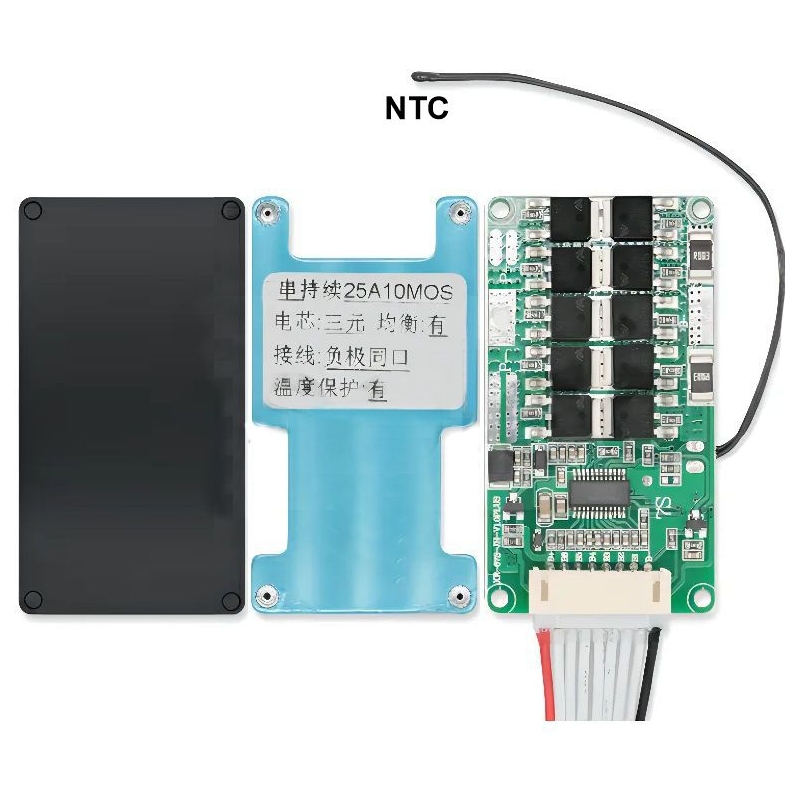

Incorpora NTC de protección térmica

Con NTC de protección térmica

Con Balanceo, 42mA por celda

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunto ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores para cada célula de 2.30v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,2v ha alcanzado la tensión suficiente (3,9v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

Ejemplos de aplicación
