Circuitos PCM para Baterias de Litio

PCM 4S para Baterías de Litio 14.8v. Li04S5-044

PCM 14.8v.Li04S5-044

0689594023703

PCM 4S para Baterías de Litio 14.8v Li04S5-044

Más detalles

1 a 2 días

2,8033 €

Descuentos por volumen de compra, Debe estar registrado

Unidades, Metros, KgPrecio/unidadAhorro total
10 2,3828 € Hasta 4,2049 €

Descuentos, debe estar registrado

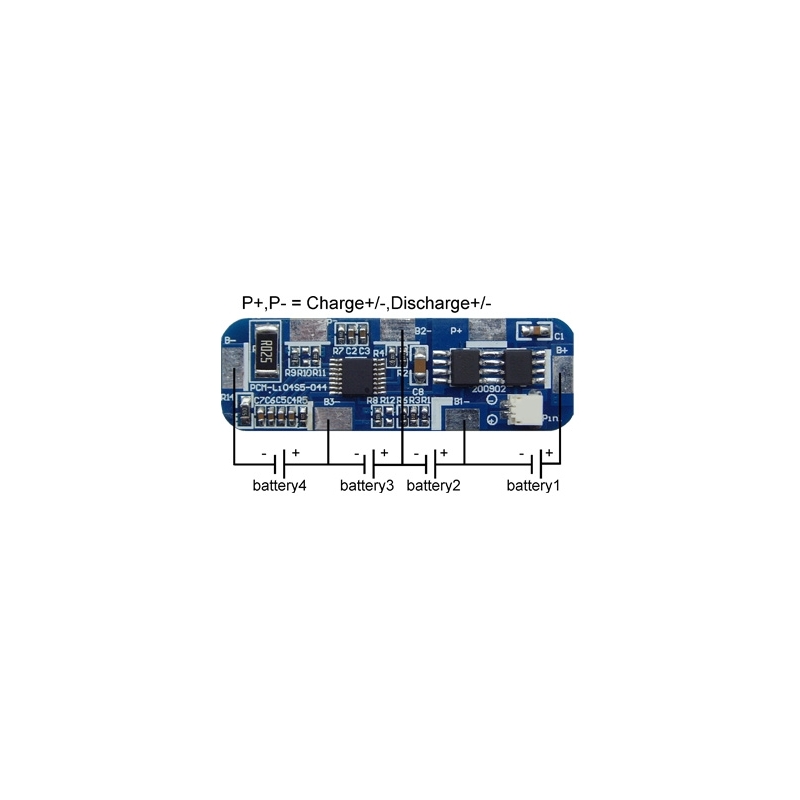

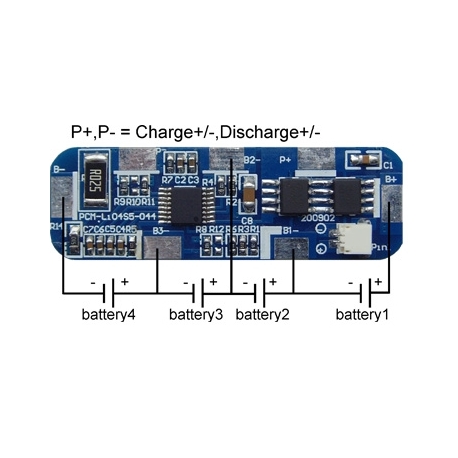

PCM 4S para Baterías de Litio 14.8v Li04S5-044

(POLIMERO DE LITIO)

Quieres saber más? visita nuestro Blog

Selecciona el PCM para a la cesta

Que es PCM para Baterías de Litio-Li-Po

PCM (Protection Circuit Module)

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunta ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligroso para la vida de la misma para cada célula de 2.75v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3.7v ha alcanzado la tensión suficiente (4.25v), el circuito corta la entrada de corriente, permitiendo la descarga pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célula es de 2.75 a 4.235 voltios, en el caso de las LiPo, fuera de esos limites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los pack de baterías Litio/Lipo/LiFePo y se deben activar conectándo el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Los Datos técnicos generales y conexiones sólo estan en esta página

Baterías tipo: Litio o Li-Po (Polimero de Litio)

Protección máximo voltaje: 4.35V +/- 0.025V por celula
Protección mínimo voltaje:  2.4V +/-0.08V por celula
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1segundo
Consumo:  30uA (max)

Activación: 5-10 segundos en el alimentador/cargador



 PCM para Baterías de Litio de 14.8v. 4S (4x3.6/3.7v) 4-5A, máx.6A. 1 segundo

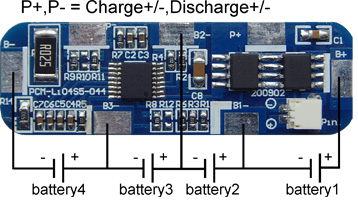

PCM-Li04S5-044

PCM Li04S5-044
