Que es...

PCM para Baterías de Litio, Li-Po

Quieres saber más? este Blog y este Blog

POLIMERO DE LITIO Cilíndricas o Planas

PCM (Protection Circuit Module)

Estos circuitos fabricados por SmarTec  se encarga de determinar cuándo la batería (célula) o conjunta ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligroso para la vida de la misma para cada célula de 3,7v.

En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,7v ha alcanzado la tensión suficiente (4,2v), el circuito corta la entrada de corriente, permitiendo la descarga pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célula es de 2.5 a 4.235 voltios, fuera de esos limites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

IMPORTANTE: Los PCM se deben utilizar únicamente en los pack de baterías y se deben activar conectándo el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Datos técnicos generales

 Baterías tipo: Litio o Li-Po (Polimero de Litio)

Protección máximo voltaje: 4.35V +/- 0.025V por celula
Protección mínimo voltaje:  2.4V +/-0.08V por celula
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1segundo
Consumo:  30uA (max)

Activación: 10 segundos en el alimentador/cargador

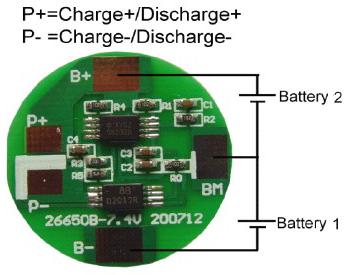

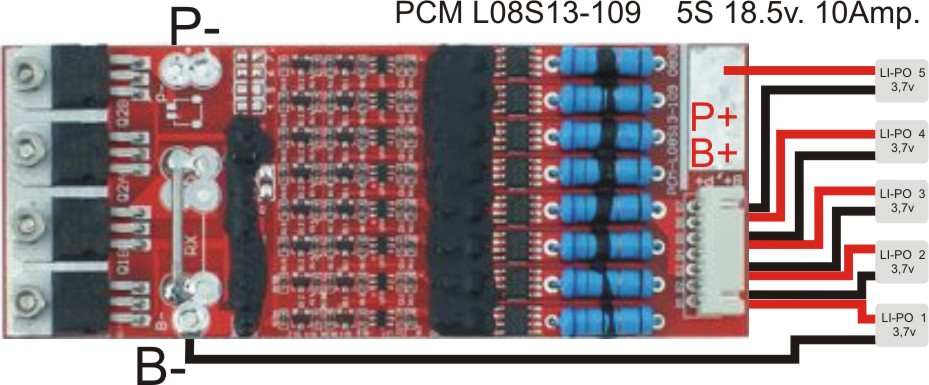

Montaje de un PCM para Baterías de LifePo o Litio

PCM LifePo 6.4v.2.5A

Montaje de un PCM para Baterías de Litio cilíndricas de 7.4v. (2x3.7v)

Esquema Pcm-Lipo-7.4v-8A.

Montaje con cintas para soldar en la batería

Esquema Pcm-Lipo-3.7v-2.5A.

Montaje



Montaje de un PCM para Baterías Li-Po de 7.4v. (2x3.7v)

PCM 7.4v 10A

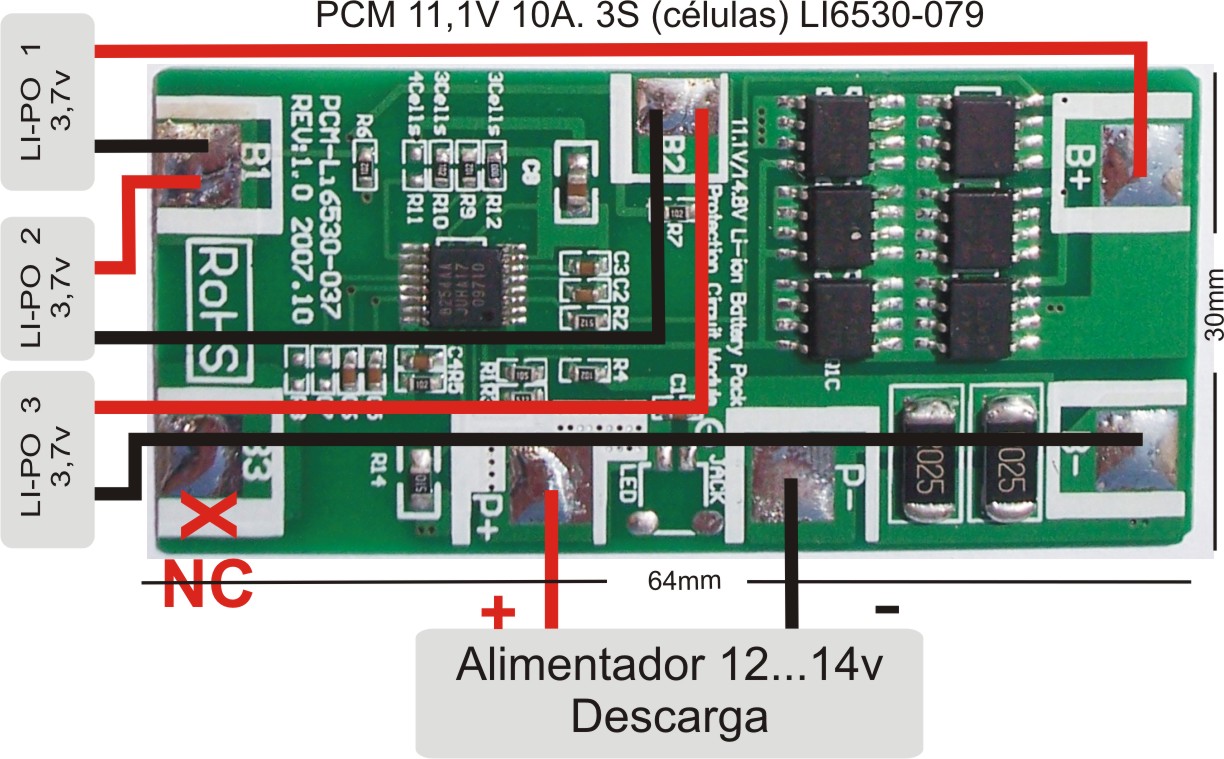

Montaje de un PCM para Baterías de Li-Po de 11.1v. (3x3.7v)

Esquema Pcm-Lipo-11.1v-10A.

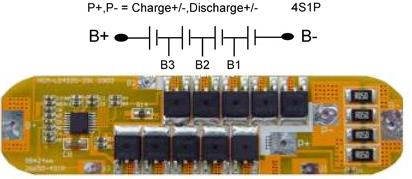

Montaje de un PCM para Baterías de LifePo de 12.8v. (4x3.2v)

PCM LifePo 12.8v.20A

Si queremos aumentar la capacidad para descargas importantes, por ejemplo taladros a baterias, se puede combinar varias baterias en paralelo, cada una con su PCM, de esta manera podemos usar pcm individuales de 5...8A.

Un motor de taladro a baterías puede tener una corriente de arranque de mas de 12-15 Amperios pero dichos PCM son muy caros y con este truco repartimos la corriente de descarga entre todas las batería y cada una estará protegida por su PCM.

Como montar un grupo de Li-po para un taladro de batería en sustitución de las de Nic-Cd. Si la célula no dispone de PCM se debe añadir como el esquema

Cintas de Kapton

 Cintas

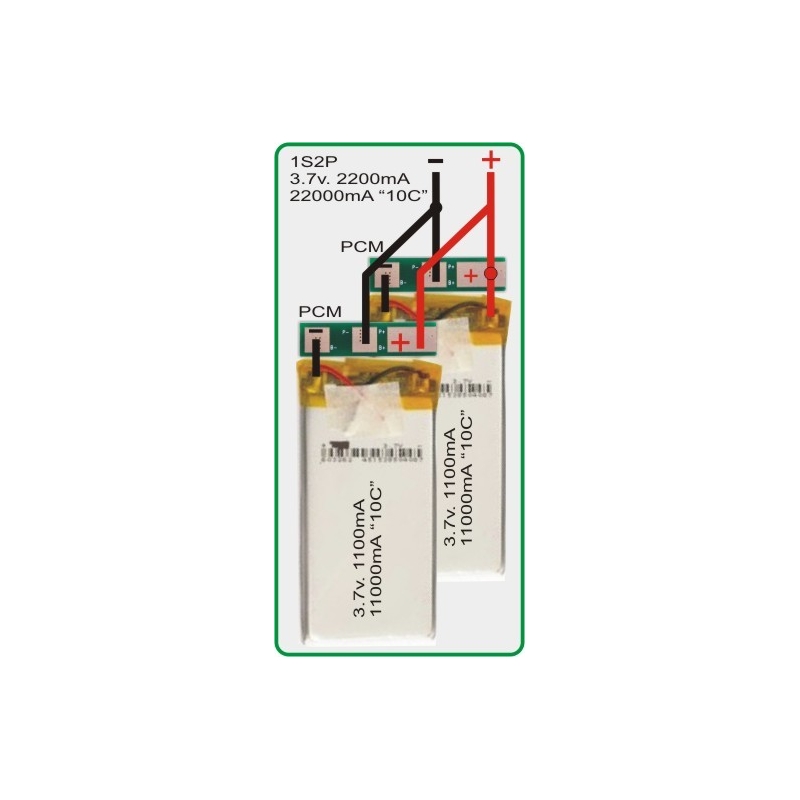

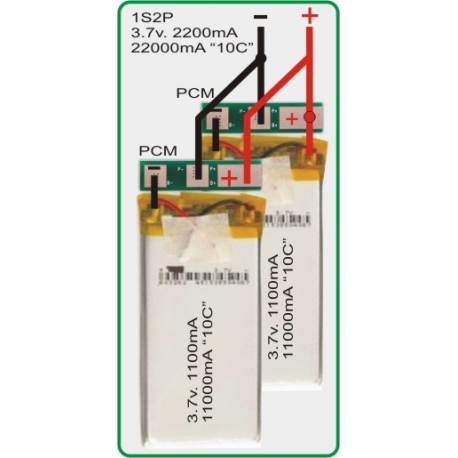

Montaje en Li-po Planas de 3.7v

 PCM 7.4v 6A

Montaje de 10 Litio Cilíndricas de 3.7v. (2S5P)

pcm

Accesorios que pueda necesitar...Pincha en las fotos

Quieres saber más? este Blog y este Blog
