Esquemas para Led con Meanwell ELN

Te recomendamos este Blog de electrónica

Recuerde que los Led de 1w y 3w Rojo, Amarillo, Ambar trabajan a un voltaje inferior (1.8~2.5v) por lo que deberá usar mas led por línea, para ello sume el total de los Led de la serie hasta completar el voltaje para esa línea.

Los esquemas expuestos solo sirven de referencia. Shoptronica no se hace responsable de la incorrecta interpretación o posibles errores en los mismos. Calcule el circuito en base a los datos de los driver, fuente y los Leds antes de su montaje.

Datos básicos para pantallas Led de Acuarios

Los datos que facilitamos no son exactos y depende mucho del tipo de acuario y habitantes del mismo, ver foros al final

,Acuario Marino

Colores: Blanco 15000ºK, Royal Blue 455-460nm, Deep Blue 450-455nm, Ultra Blue 445-450nm

Lúmenes por litro: 40 a 80 lúmenes en Blanco

Acuario Dulce

Colores: Blanco Neutro 5000~5500ºK, Blanco Cálido 2700~3500ºK, Rojos, Amarillos (va en gusto y tipo de plantados)

Lúmenes por litro: 30 a 60 lúmenes en Blanco

Sabiendo que un led de 3w ofrece de 150~200lm, es facil calcular cuantos

Que necesito para una Pantalla Led

Cuantos Led por Fuente o Driver

 Videos Youtube

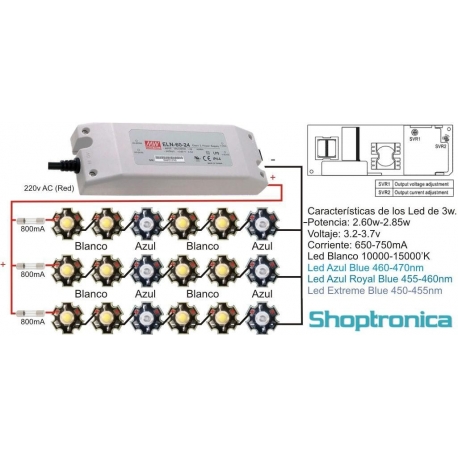

24 Led 3w con Fuentes Mean-Well ELN6024

Pantalla de acuario 6024

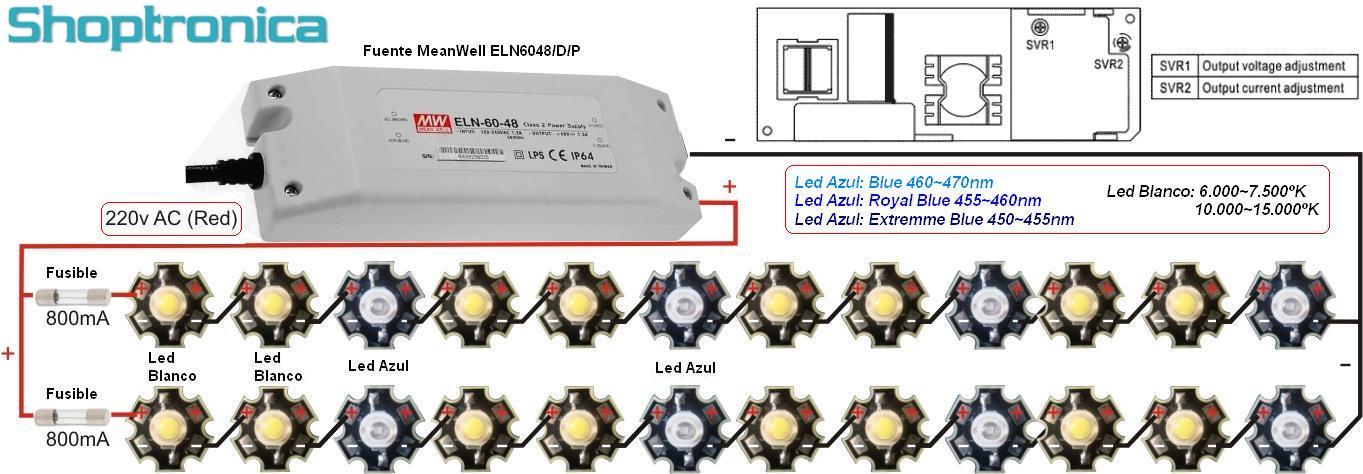

24 Led de 3w con Fuentes Mean-Well ELN6048

Pantalla de acuario 6048

Conexiones de los modelos dimmables 0-10v

 Conversores con el ICL7667

Conversor 0-5v.0-10v.jpg

Conversor 0-5v.PWM..0-10v.

Dimar mediante potenciómetro y fuente de 10v

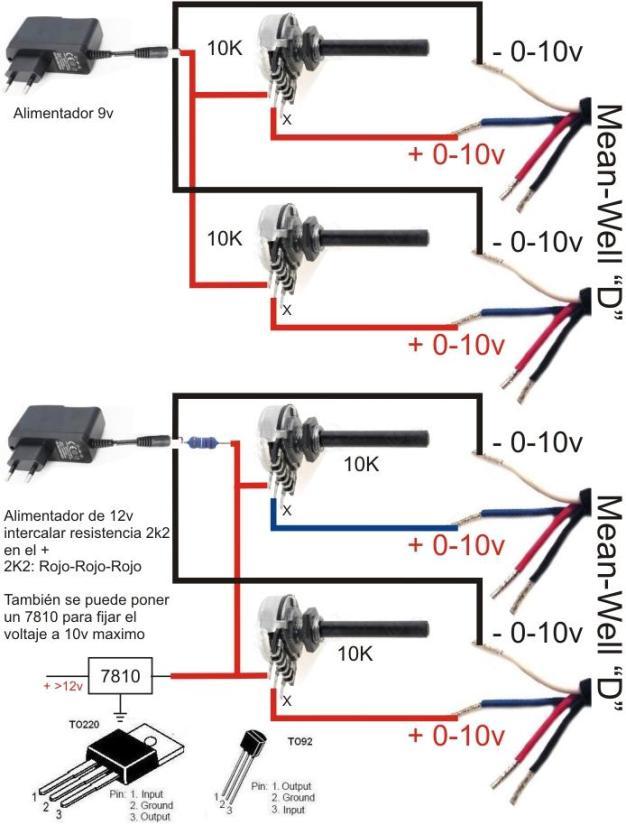

Dimmear dos fuentes

Te recomendamos este Blog de electrónica

Tutoriales e Ideas

Cuantos Led por Fuente o Driver

 Esquemas para Led con driver

Esquemas para Led con fuentes Mean Well PLD

Tubo con led

Brico Pantallas para Led

Esquemas para Led con Meanwell ELN

Ideas y esquemas para Led

 Calculadoras Flujo luminoso

Videos Youtube

Valores típicos de los Leds

Led 1w: Voltaje: 3.2~3.7v, Corriente: 300~350mA

Led 3w: Voltaje: 3.2~3.7v, Corriente: 600~800mA

Led 5w: Voltaje: 6~7v, Corriente: 600~700mA

Led 10w: Voltaje: 9~11v, Corriente: 700~800mA

Led 20w: voltaje: 13-15V, corriente: 1.400mA

Led 30w: Voltaje: 30~34v, Corriente: 900~1.000mA

Led 50w: Voltaje: 30~35v, Corriente: 1.300~1.500mA



Si se utilizan Leds CREE XML... Para comprobar las fuentes adecuadas se debe de calcular la configuración de los Led si son para mas de uno en serie (Pantallas). Número de led en serie (Xled por 3.7 a 4v) y la corriente que se desea (1~3A), una vez que disponga de los datos de la configuración en voltaje y corriente debe de localizar la fuente adecuada Meanwell

Ejemplo:

4 a 6 led en serie ELN-60-24  24v (12~24v) 2.5A

2 líneas en paralelo de 3 a 4 led en serie ELN-60-12  12v (6~12v) 5A

4 a 7 led en serie ELN-60-27 27v (13.5~27v)2.3A

3 a 4 led en serie ELN-30-12  24v (3~24v) 2.5A

Estos son solo ejemplos, si se desea disponer de margen de trabajo en corriente/voltaje, recomendamos las HLG150, HLG185, HLG240 tipo B o CLG tipo A que son ajustables en voltaje y corriente
