Los Leds

Que es el Led

Un led típico contiene un chip semiconductor, emisor de luz, y unos terminales donde apoyar el chip (por donde, a su vez, le llega la corriente). Todo ello recubierto por un encapsulado de epoxy que sirve de protección y de lente. Quieres saber más?

Estructura de un Led

Trucos con Led

Fabricar tu propio piloto Led con casquillos

Los casquillos, Los led, las resistencias, Diodos

Led de 20mA: 6v: 120 ohmios; 12v: 330-470 ohmios; 24v 1K; 48v: 2K2

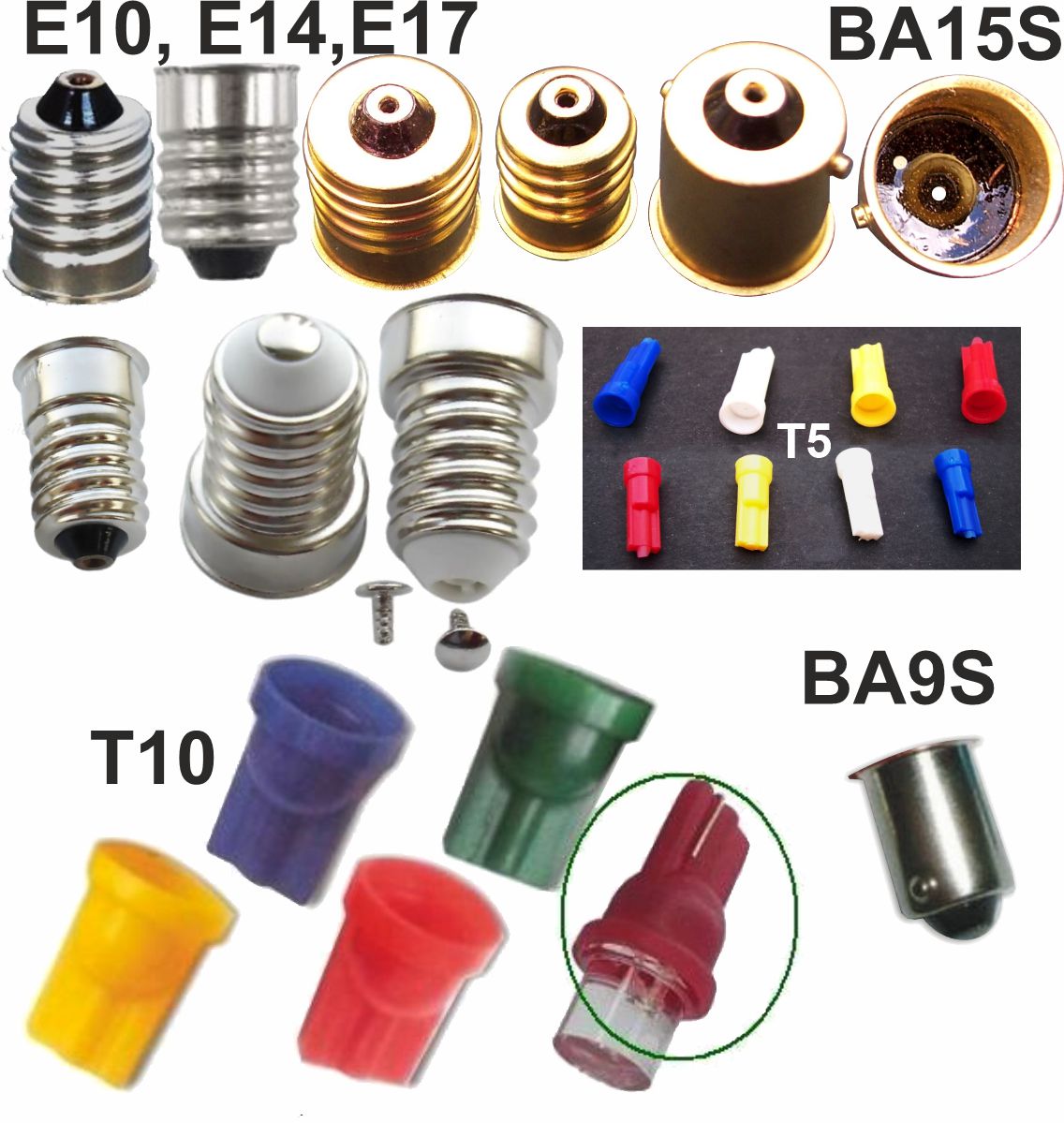

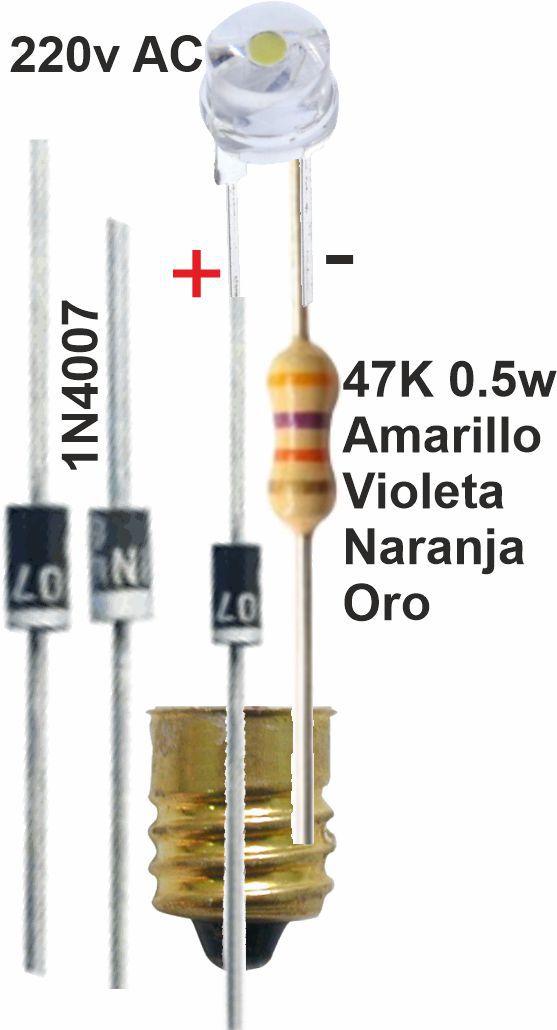

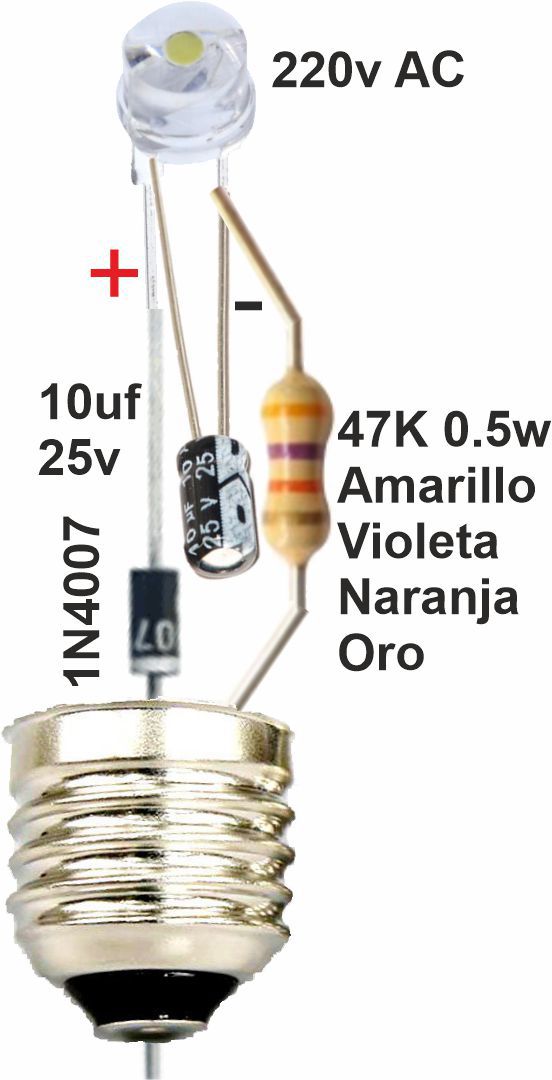

Casquillos para Ledmontaje piloto E10 220vmontaje piloto E10 220v

Led a 12v

Enlaces a web

Foros electrónica

Calculadora Para Led

Calculadoras, Flujo luminoso

Potencia del led en W: Voltaje de trabajo del Led en voltios X Corriente de consumo del led en mA

Resistencias para Alimentación de Led Blanco, Azul, Verde de 3 a 10mm

5v: 100-180ohms

12v: 470-510ohms

 Como calcular la resistencia adecuada para el Led

Ejemplo para un Led

Corriente del Led: 20mA corriente nominal

Voltaje del Led: 3.6v

Alimentación: 12V

Caída de tensión para calcular la resistencia:

Alimentación menos voltaje del led  12v - 3.6v (voltaje del Led) = 8.4v

Voltaje caída de tensión dividido por la corriente del Led

 Resistencia= 8.4v / 0.020A~0.350A = xxx ohmios

Los vatios de la resistencia son los vatios del Led
