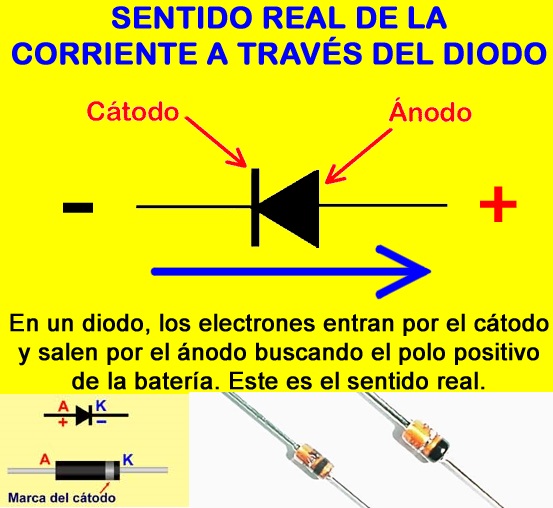

Diodos

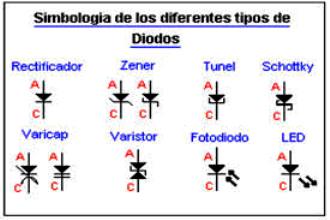

Tipos de diodos

Códigos para los Diodos

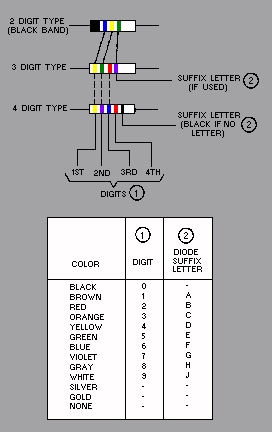

codigo_colores_diodos

Diodos

Para designar los diodos hay también un sistema de designación por colores.

En este caso la secuencia de cifras que sigue a la letra N se codifica por un sistema de bandas de colores con las normas siguientes:

Nota: La lectura siempres se realiza siempre de cátodo a ánodo. El cátodo se identifica con facilidad pues las bandas siempre están más cerca de este terminal

- Cuando la secuencia es de 2 cifras: Hay una banda negra de anchura doble seguida de dos bandas, que representan cada una una cifra según la tabla de abajo. Si existiese una letra como sufijo, se codifica con una cuarta banda según la misma tabla.

Secuencia de 2 cifras en código de colores de los diodos - Eletrónica Unicrom

- Cuando la secuencia es de 3 cifras: Hay tres bandas representando, cada una, una cifra según la tabla. Si existiese una letra como sufijo, se codifica con una cuarta banda según la misma tabla.

Secuencia de 3 cifras en código de colores de los diodos - Eletrónica Unicrom

- Cuando la secuencia es de 4 cifras: Hay cuatro bandas representando, cada una, una cifra según la tabla. Si existiese una letra como sufijo, se codifica con una quinta banda según la tabla mencionada. En caso de que esta última banda (sufijo) no se utilice, se debe poner en color negro.

Secuencia de 4 cifras en código de colores de los diodos - Eletrónica Unicrom

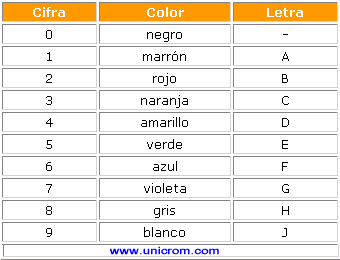

Tabla para identificación de colores de los diodos - Electrónica Unicrom

Aportación de Unicrom

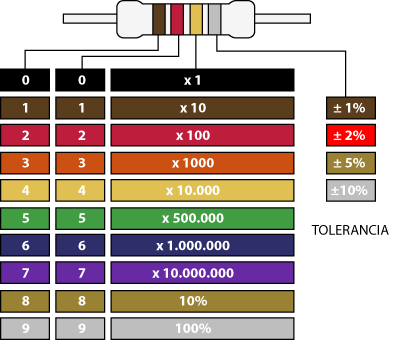

Código de colores de Resistencias

Resistencias SMD

Codigos_Resistor SMD

Códigos Resistencias SMD EIA-96

Características del diodo Zener

El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente. Recordar que los diodos comunes, como el diodo rectificador (en donde se aprovechan sus características de polarización directa y polarización inversa), conducen siempre en el sentido de la flecha.

En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común. Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.

Simbolo del diodo Zener con la dirección del flujo de la corriente para su normal funcionamiento - Electrónica Unicrom

En el gráfico se ve el símbolo de diodo zener (A - ánodo, K - cátodo) y el sentido de la corriente para que funcione en la zona operativa

Se analizará el diodo Zener, no como un elemento ideal, si no como un elemento real y se debe tomar en cuenta que cuando éste se polariza en modo inverso si existe una corriente que circula en sentido contrario a la flecha del diodo, pero de muy poco valor.

Curva característica del diodo Zener

Analizando la curva del diodo zener se ve que conforme se va aumentando negativamente el voltaje aplicado al diodo, la corriente que pasa por el aumenta muy poco.

Curva característica del diodo zener - Electrónica Unicrom

Pero una vez que se llega a un determinado voltaje, llamada voltaje o tensión de Zener (Vz), el aumento del voltaje (siempre negativamente) es muy pequeño, pudiendo considerarse constante. Para este voltaje, la corriente que atraviesa el diodo zener, puede variar en un gran rango de valores. A esta región se le llama la zona operativa. Esta es la característica del diodo zener que se aprovecha para que funcione como regulador de voltaje, pues el voltaje se mantiene practicamente constante para una gran variación de corriente. Ver el gráfico.  Gracias a Unicrom

Enlace 1

Enlace 2

Medir un Zener

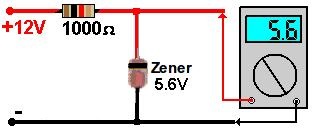

En la mayoría de los reguladores de voltaje se utilizan diodos zener, puesto que mantiene un voltaje establecido entre sus puntas. Para probar un diodo zener hay que colocar una resistencia de la fuente de alimentación en serie de esta forma:

Medir-un-zener

Enlaces de interes

Te recomendamos este Blog de electrónica

(En ingles)

Enlace 1

Enlace 2
