Ideas y esquemas para Led

  Te recomendamos este Blog de electrónica

Recuerde que los Led de color Rojo, Amarillo, Ambar trabajan a un voltaje inferior (1.8~2.5v) por lo que deberá usar mas led por línea, para ello sume el total de los Led de la serie hasta completar el voltaje para esa línea.

Los esquemas expuestos solo sirven de referencia. Shoptronica no se hace responsable de la incorrecta interpretación o posibles errores en los mismos. Calcule el circuito en base a los datos de los driver, fuente y los Leds antes de montaje.

Calculadoras Flujo luminoso

Que necesito para una pantalla Led

Videos Youtube

Led de potencia con Fuentes tipo PC-Sobremesa

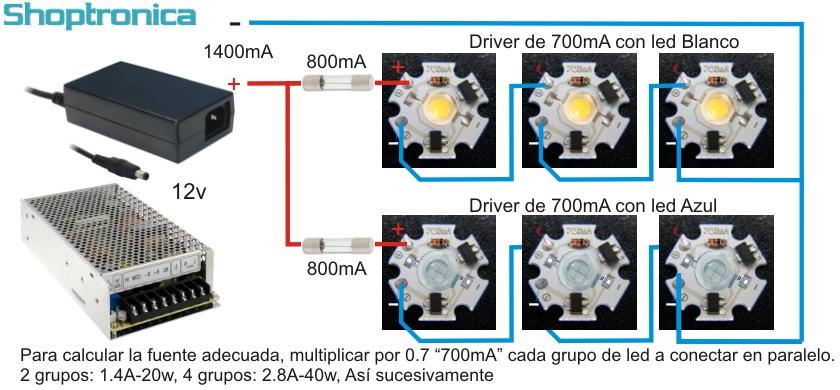

Pantalla de acuario 6048



Interesante Brico de pantalla

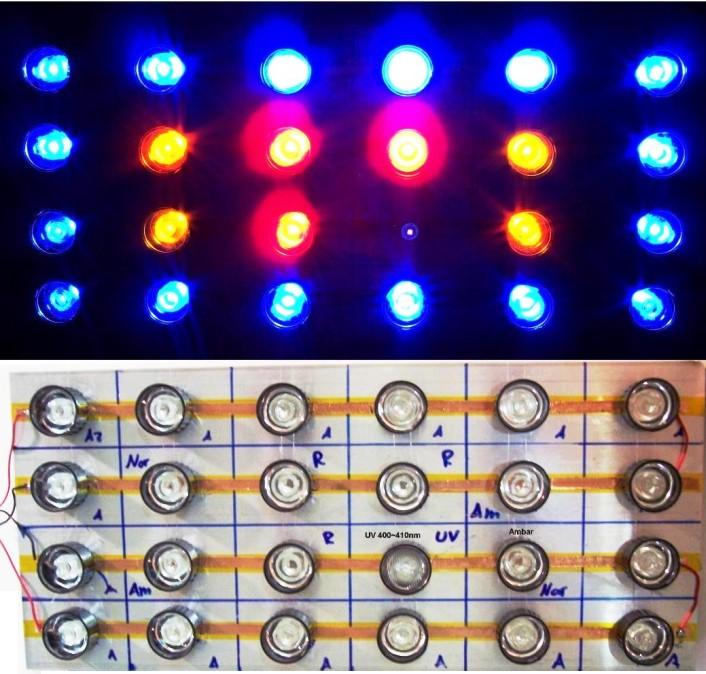

Brico Kapton-Cobre de Pantalla Led

La pantalla sin lentes

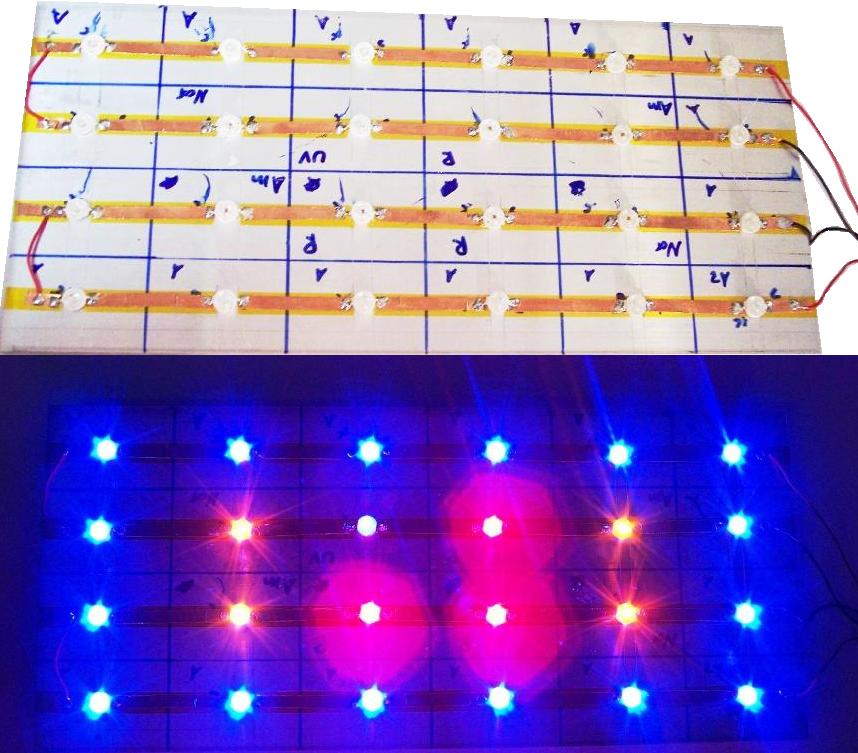

Brico Kapton-Cobre de Pantalla Led

La pantalla con lentes

Brico Kapton-Cobre de Pantalla Led

Tutoriales e Ideas

Cuantos Led por Fuente o Driver

Esquemas para Led con driver

Esquemas para Led con fuentes Mean Well PLD

Tubo con led

Brico Pantallas para Led

Esquemas para Led con Meanwell ELN

Ideas y esquemas para Led

Valores típicos de los Leds

Led 1w: Voltaje: 3.2~3.7v, Corriente: 300~350mA

Led 3w: Voltaje: 3.2~3.7v, Corriente: 600~800mA

Led 5w: Voltaje: 6~7v, Corriente: 600~700mA

Led 10w: Voltaje: 9~11v, Corriente: 700~800mA

Led 20w: voltaje: 13-15V, corriente: 1.400mA

Led 30w: Voltaje: 30~34v, Corriente: 900~1.000mA

Led 50w: Voltaje: 30~35v, Corriente: 1.300~1.500mA



Conversores con el ICL7667

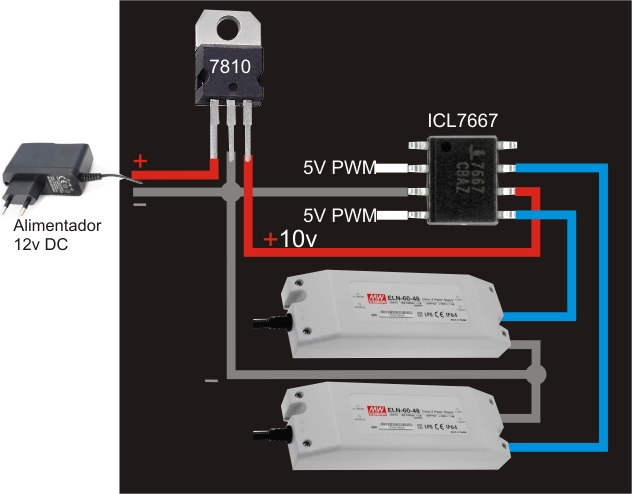

Conversor 0-5v.0-10v.jpg

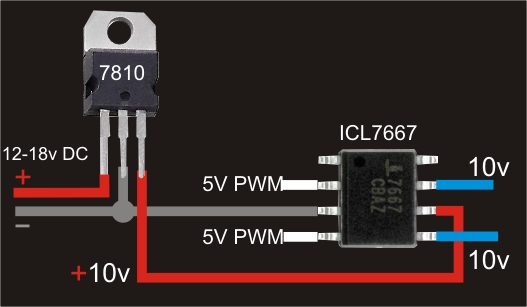

Conversor 0-5v.PWM..0-10v.
