Esquemas para Led con fuentes Mean Well

Te recomendamos este Blog de electrónica

Lo expuesto solo sirve de referencia extraída de diversos Foros. Shoptronica no se hace responsable de la incorrecta interpretación o posibles errores en los mismos. No ofrecemos soporte, presupuestos de una pantalla, el usuario debe elegir cada uno de los componentes para el montaje. Calcule el circuito en base a los datos de los driver, fuentes y los Leds antes de su montaje, si tiene duda visites los foros de acuarios.

PEZ DIZCO   ARRECIFEREEF   AQUAFORUM

ALQUIMISTADEACUARIOS

PLD

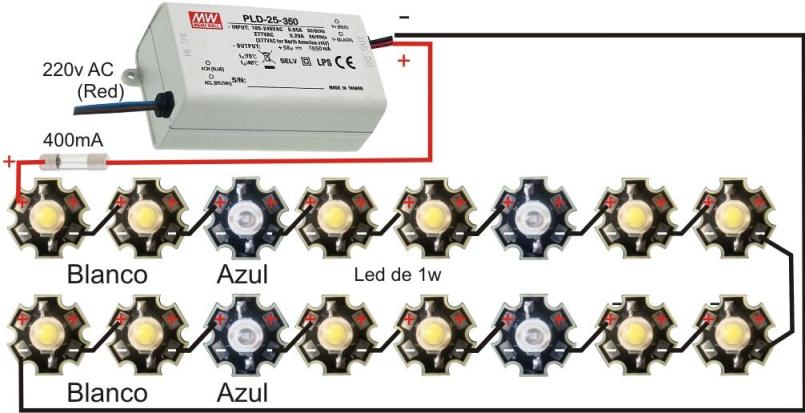

18 Led de 1w con Fuente PLD25-350

Valido para Led, Cob o combinación serie de 350mA y hasta 58v

Fuente 18 Ledx1w- PLD25350

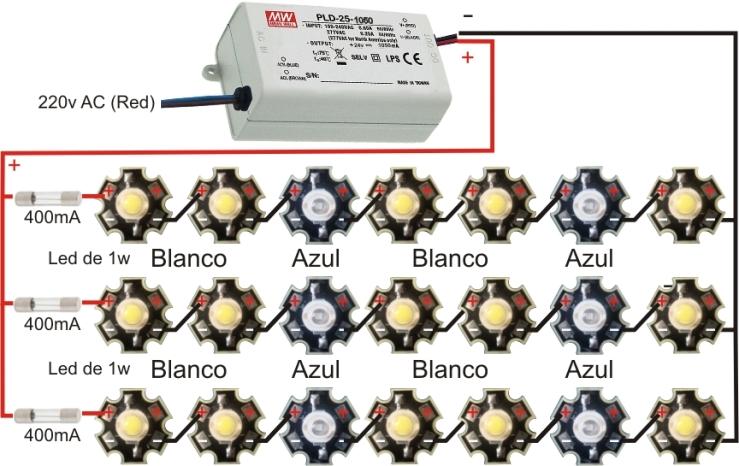

28 Led 1w con Fuente Mean-Well PLD-25-1050

Valido para cualquier Led, Cob o combinación en serie de 1050mA y hasta 24v

Fuente 28 Ledx1w- PLD251050

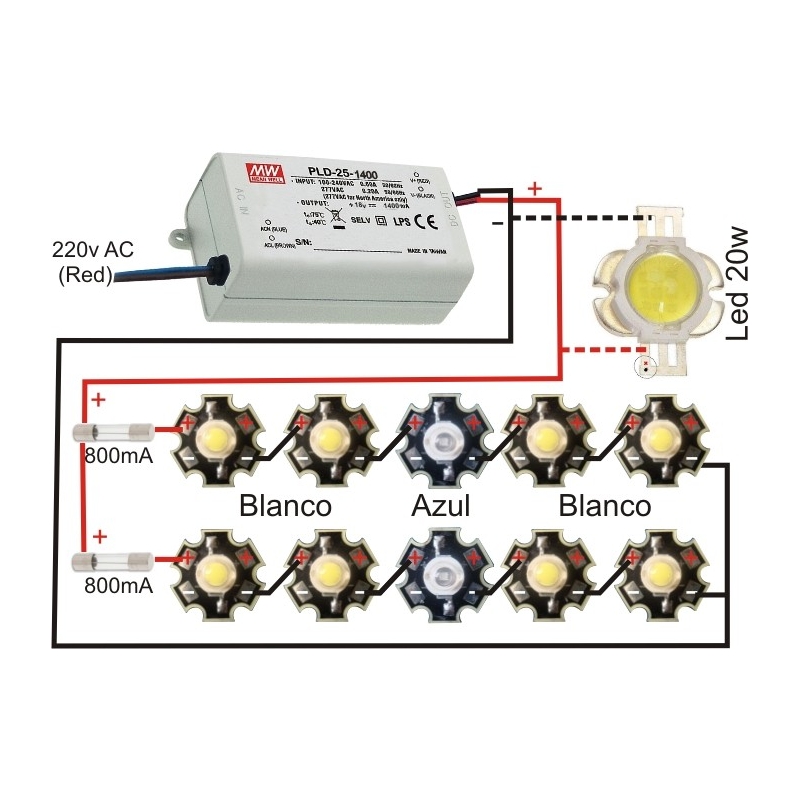

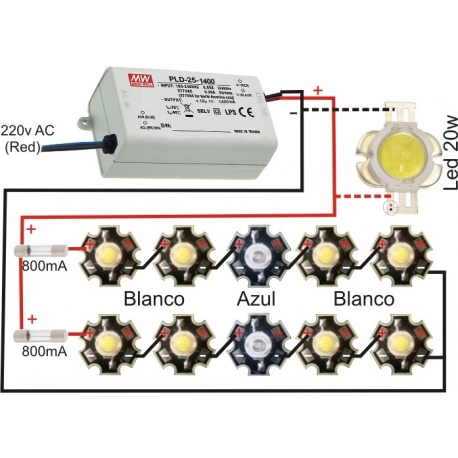

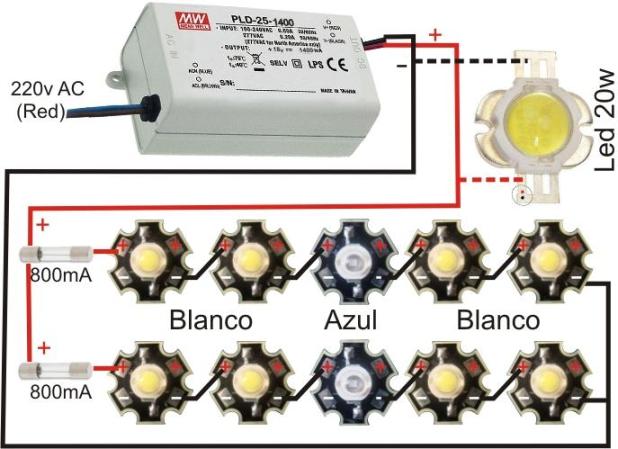

10 Led 3w o 1x20w con Fuente Mean-Well PLD-25-1400

Valido para cualquier Led, Cob o combinación en serie de 1400mA y hasta 18v

Fuente 10x3w-1x20w PLD251400

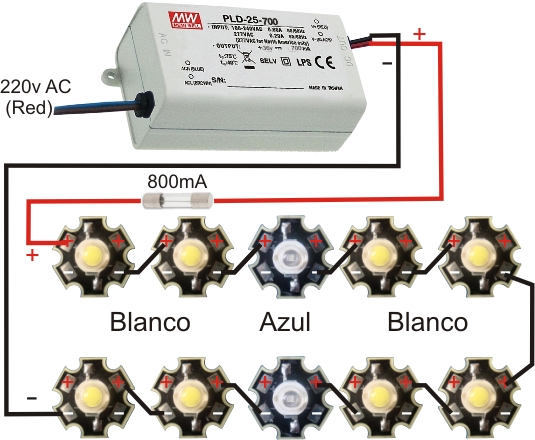

10 Led 3w con Fuente Mean-Well PLD-25-700

Valido para cualquier Led, Cob o combinación en serie de 700mA y hasta 36v

Fuente 10x3w PLD25700

Recuerde que los Led de 1w y 3w Rojo, Amarillo, Ambar trabajan a un voltaje inferior (1.8~2.5v) por lo que deberá usar mas led por línea, para ello sume el total de los Led de la serie hasta completar el voltaje para esa línea.

Datos básicos para pantallas Led de Acuarios

Los datos que facilitamos no son exactos y depende mucho del tipo de acuario y habitantes del mismo, ver foros al final

,Acuario Marino

Colores: Blanco 15000ºK, Royal Blue 455-460nm, Deep Blue 450-455nm, Ultra Blue 445-450nm

Lúmenes por litro: 40 a 80 lúmenes en Blanco

Acuario Dulce

Colores: Blanco Neutro 5000~5500ºK, Blanco Cálido 2700~3500ºK, Rojos, Amarillos (va en gusto y tipo de plantados)

Lúmenes por litro: 30 a 60 lúmenes en Blanco

Sabiendo que un led de 3w ofrece de 150~200lm, es facil calcular cuantos


 Cuantos Led por Fuente o Driver

Valores típicos de los Leds

Led 1w: Voltaje: 3.2~3.7v, Corriente: 300~350mA

Led 3w: Voltaje: 3.2~3.7v, Corriente: 600~800mA

Led 5w: Voltaje: 6~7v, Corriente: 600~700mA

Led 10w: Voltaje: 9~11v, Corriente: 700~800mA

Led 20w: voltaje: 13-15V, corriente: 1.400mA

Led 30w: Voltaje: 30~34v, Corriente: 900~1.000mA

Led 50w: Voltaje: 30~35v, Corriente: 1.300~1.500mA

Esquemas para Led con driver



Led UV     Led Infrarojo    Led 3w

 Lo expuesto solo sirve de referencia extraída de diversos Foros. Shoptronica no se hace responsable de la incorrecta interpretación o posibles errores en los mismos. No ofrecemos soporte, presupuestos de una pantalla, el usuario debe elegir cada uno de los componentes para el montaje. Calcule el circuito en base a los datos de los driver, fuentes y los Leds antes de su montaje, si tiene duda visites los foros de acuarios.

PEZ DIZCO   ARRECIFEREEF   AQUAFORUM

ALQUIMISTADEACUARIOS
