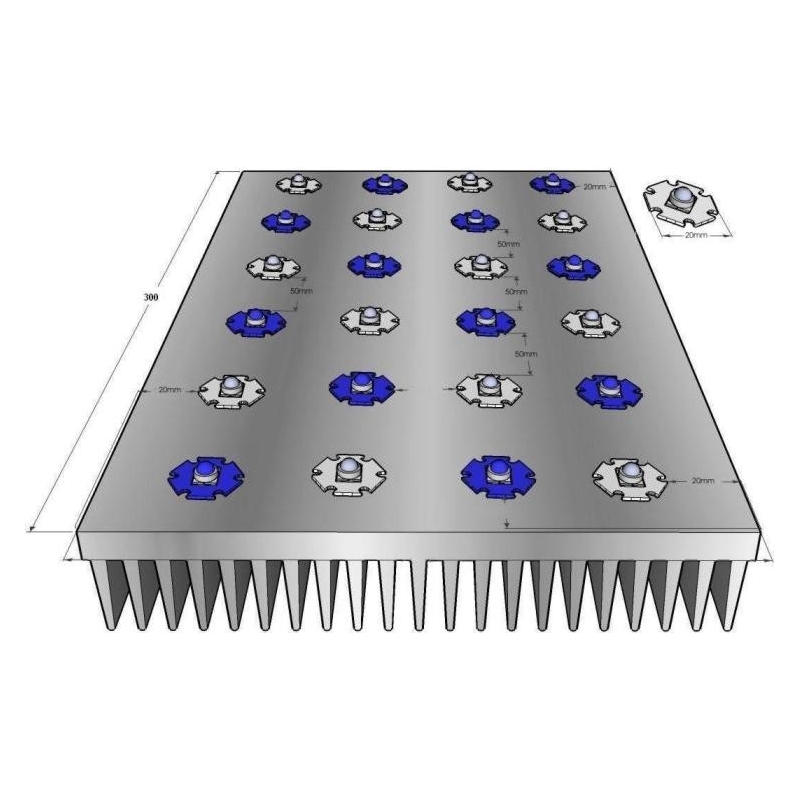

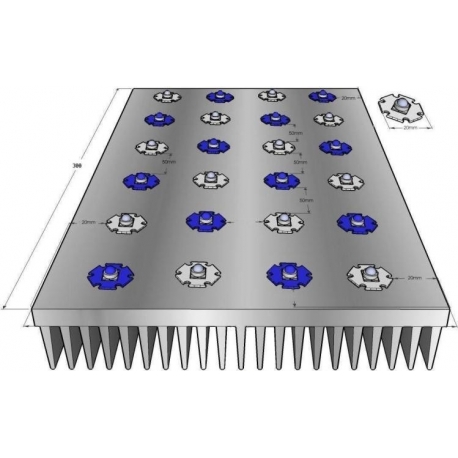

Montar una Pantalla Led con Dimmer PWM de corriente
Agotado en estos momentos. Le podemos notificar por mail cuando esté disponible pulsando en "Indicarme cuando esté disponible" o "Tu@email" si no estas registrado
¡Últimas Unidades en stock!
Disponible el:
Montar una Pantalla Led con Dimmer PWM de corriente
Te recomendamos este Blog
Lo expuesto solo sirve de referencia y ayuda extraída de diversos Foros. Shoptronica no se hace responsable de la incorrecta interpretación o posibles errores en los mismos. No ofrecemos soporte, presupuestos de una pantalla, el usuario debe elegir cada uno de los componentes para el montaje. Calcule el circuito en base a los datos de los driver, fuentes y los Leds antes de su montaje, si tiene duda visites los foros de acuarios, Ver al final.
Se usan estos Dimmer con mando IR
Dimmer PWM para Led 12-24v.700mA
Dimmer PWM para Led 12-24v.350mA.
Dimmer PWM para Led 12-48v.700mA.
1 Línea de 8 a 13 Led de 3w o 2 Líneas de 8 a 13 Led de 1w
con Dimmer PWM para Led 12-48v 700mA
Para pantallas de 24 led del esquema se puede usar dos dimmer para dos canales de 13 o 7 led
1 Línea de 4 a 7 Led de 3w o 2 Líneas de 4 a 7 Led de 1w
con Dimmer PWM para Led 12-24v 700mA
1 Línea de 4 a 7 Led de 1w
con Dimmer PWM para Led 12-24v 350mA
Las fuentes deberán ser del valor total de los led, 12v, 24v o 48v.
Fuentes Mean-well estancas Led LPV
Fuentes Mean-Well estancas ELN60
Fuentes Mean-Well estancas ELN30
Materiales:
Disipadores Térmico Aletas o Peines en "U"
Lentes 20mm Mate, o Lentes 20mm Transparente o Lentes 20mm Strip
Reflectores para Lentes 20mm tipo 2 o 4 patas
Cuantos Led por Fuente o Driver
Esquemas para Led con fuentes Mean Well PLD
Esquemas para Led con Meanwell ELN
Valores típicos de los Leds
Led 1w: Voltaje: 3.2~3.7v, Corriente: 300~350mA
Led 3w: Voltaje: 3.2~3.7v, Corriente: 600~800mA
Led 5w: Voltaje: 6~7v, Corriente: 600~700mA
Led 10w: Voltaje: 9~11v, Corriente: 700~800mA
Led 20w: voltaje: 13-15V, corriente: 1.400mA
Led 30w: Voltaje: 30~34v, Corriente: 900~1.000mA
Led 50w: Voltaje: 30~35v, Corriente: 1.300~1.500mA
Recuerde que los Led de 1w y 3w Rojo, Amarillo, Ambar trabajan a un voltaje inferior (1.8~2.5v) por lo que deberá usar mas led por línea, para ello sume el total de los Led de la serie hasta completar el voltaje para esa línea.
Se prohibe la reproducción de esta información en los Foros que no sean los indicados sin autorización de Shoptronica
