Que necesito para una pantalla Led

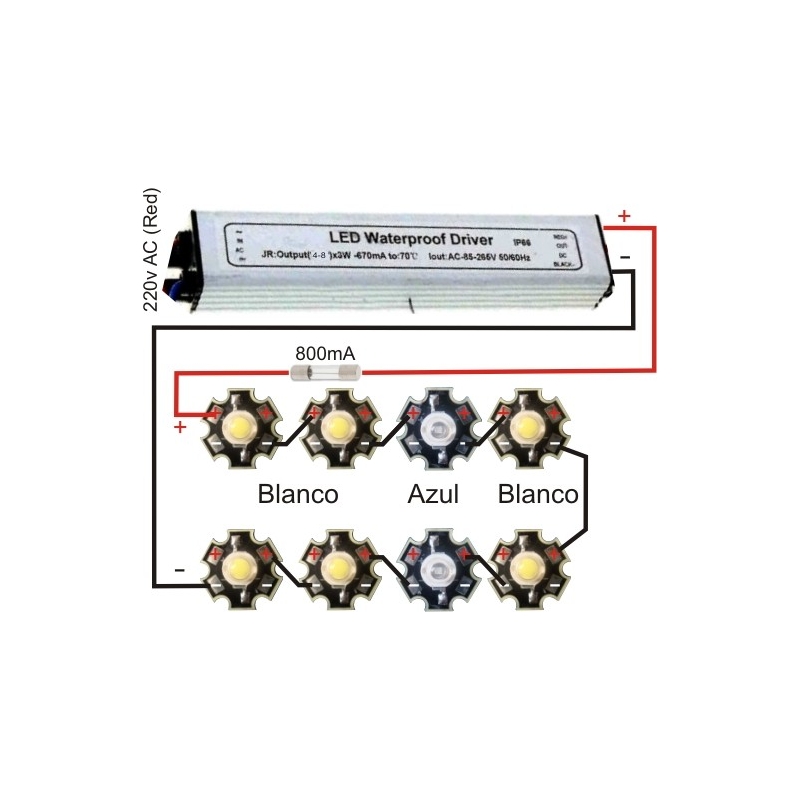

Aplicación para 12 led de 3w

Pantalla de acuario Driver 8-12led



Aplicación para 8 led de 3w

Pantalla de acuario Driver 4-8led



Versiones para Led de 1w:
Driver para led: 9 a 12 Led de 1w
Corriente: 320~340mA
Voltaje entrada: 90~265v.AC
Voltaje salida: 40~42v.DC
Medidas: 89x32x22mm

Driver para led: 12 a 18 Led de 1w
Corriente: 320~340mA
Voltaje entrada: 90~265v.AC
Voltaje salida: 60~63v.DC
Medidas: 140x32x22mm

Driver para led: 15 a 25 Led de 1w
Corriente: 320~340mA
Voltaje entrada: 90~265v.AC
Voltaje salida: 45~90v.DC
Medidas: 140x32x22mm

Driver para led: 21 a 30 Led de 1w
Corriente: 320~340mA
Voltaje entrada: 90~265v.AC
Voltaje salida: 100~110v.DC
Medidas: 129x39x30mm

Driver para led: 28 a 36 Led de 1w
Corriente: 320~340mA
Voltaje entrada: 90~265v.AC
Voltaje salida: 110~120v.DC
Medidas: 129x39x30mm

Recuerde que los Led de 1 o 3w Rojo, Amarillo, Ambar trabajan a un voltaje inferior (1.8~2.5v) por lo que deberá usar mas led por línea, para ello sume el total de los Led de la serie hasta completar el voltaje para esa línea.

Datos básicos para pantallas Led de Acuarios

Los datos que facilitamos no son exactos y depende mucho del tipo de acuario y habitantes del mismo, ver foros al final de esta página

Acuario Marino

Colores: Blanco 15000ºK, Royal Blue 455-460nm, Deep Blue 450-455nm, Ultra Blue 445-450nm

Lúmenes por litro: 40 a 70 lúmenes.

Acuario Dulce

Colores: Blanco Neutro 5000~5500ºK, Blanco Cálido 2700~3500ºK, Rojos, Amarillos (va en gusto y tipo de plantados)

Lúmenes por litro: 40 a 70 lúmenes.

Sabiendo que un led de 3w ofrece de 150~200lm, es facil calcular cuantos

 Cuantos Led por Fuente o Driver

Valores típicos de los Leds

Led 1w: Voltaje: 3.2~3.7v, Corriente: 300~350mA

Led 3w: Voltaje: 3.2~3.7v, Corriente: 600~800mA

Led 5w: Voltaje: 6~7v, Corriente: 600~700mA

Led 10w: Voltaje: 9~11v, Corriente: 700~800mA

Led 20w: voltaje: 13-15V, corriente: 1.400mA

Led 30w: Voltaje: 30~34v, Corriente: 900~1.000mA

Led 50w: Voltaje: 30~35v, Corriente: 1.300~1.500mA

Calculadoras Flujo luminoso

Como calcular los Led de baja corriente

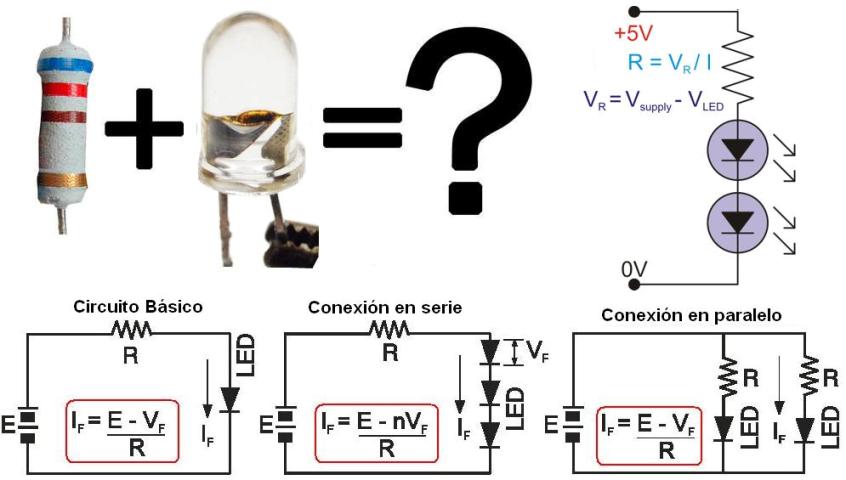

Conexiones Led.
