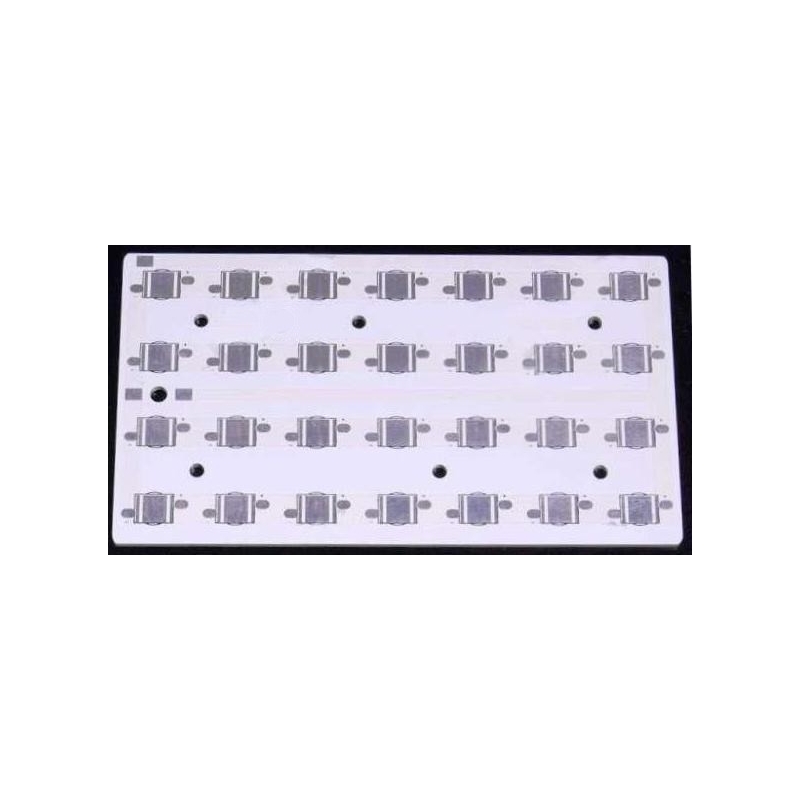

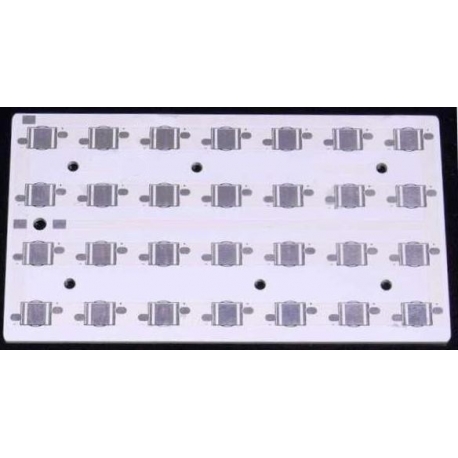

Circuito Rectangular 132x72mm para 28 Led Lumiled, CREE XRC-XRE

Circuito Impreso (Alu-Pcb) 132x72mm

28 LED CREE XRE/XRC o Lumiled

Válido para 28 CREE-XRE/XRC, Lumiled o cualquier Led de 14.5mm de separación de patas

PCB de aluminio tipo Star

Configuración de Led: 4 líneas de 7 led en paralelo

Tipos de Led: Cree XRC/XRE, Lumiled de 1 o 3w

Corriente: 4 líneas de 350 o 700mA en paralelo

Posibilidad de corte de las pistas para conectarlos en dos o 4 series

Medidas: 132 x 72 x 2mm

(No incluye los Led)

En combinación con esta Multi-Lente

120x60º

 Ideal para pantallas de cultivo

 Mas versiones

Alu-Pcb...Que es?...Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Disponemos de varios formatos, Star, rectangular y Redondo como también diversas medidas según el uso que se le quiera destinar.

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 3.0 W/m-K

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
