Circuitos Varios Led

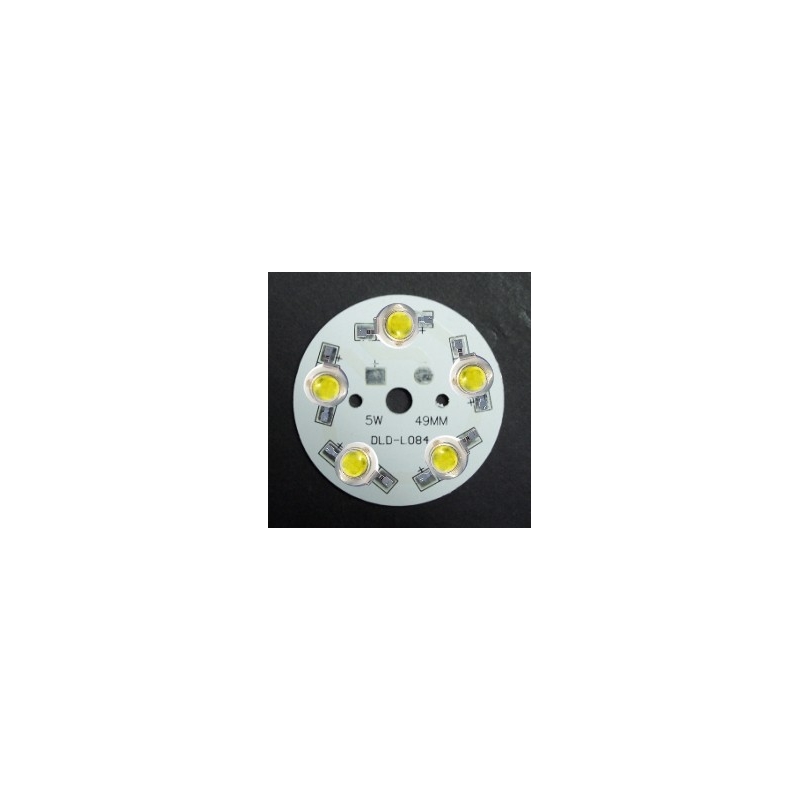

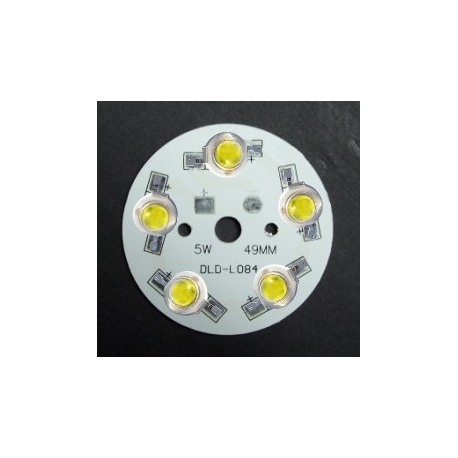

Circuito Pcb redondo 49mm para 5 Led Lumiled

Pcb 49mm 5 Led

0689593939906

Circuito Impreso (Alu-Pcb)

49mm Redondo para 5 LED Lumiled

Más detalles

1 a 2 días

0,6840 €

La cantidad mínima en el pedido de compra para el producto es 4

Descuentos, debe estar registrado

Circuito Impreso Star (Alu-Pcb)

49mm Redondo para 5 LED Lumiled

Disipador de aluminio tipo Star de 49 x 1.8mm

Configuración: 5 led de 1 o 3w en serie

Voltaje. 16~18V

Corriente: 300mA (Led 1W), 700mA (Led 3W)

No te atreves a soldar los Leds en este PCB?

Añade 5 unidades de este servicio por cada PCB y los Led y te lo enviamos montado

(No incluye los Led)

Led 1W    Led 3W   Led 5W

Pcb 5 Led 49mm

Driver-Fuentes recomendadas:

Driver 1w: PLD-25-350     Driver 4~36 led 1w

Driver 3w: LPC20700 o 35700   Driver 4~8 led 3w

Alu-Pcb...Que es?...

Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Disponemos de varios formatos, Star, rectangular y Redondo como también diversas medidas según el uso que se le quiera destinar.

thermal_substrates

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
