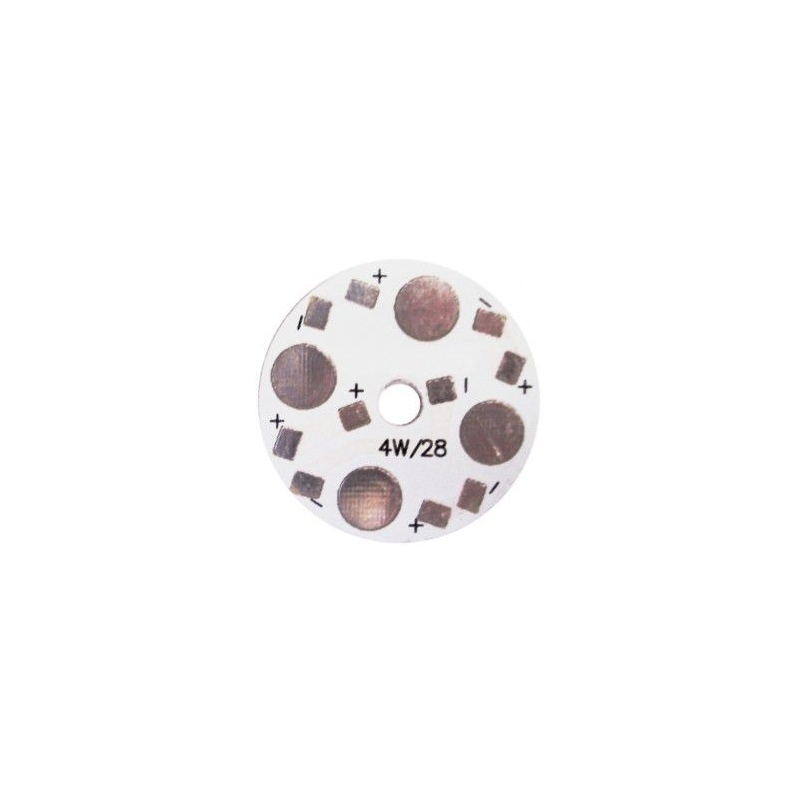

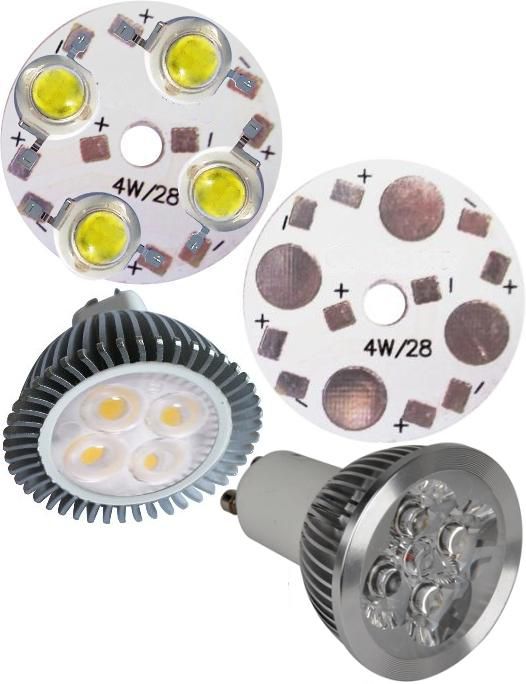

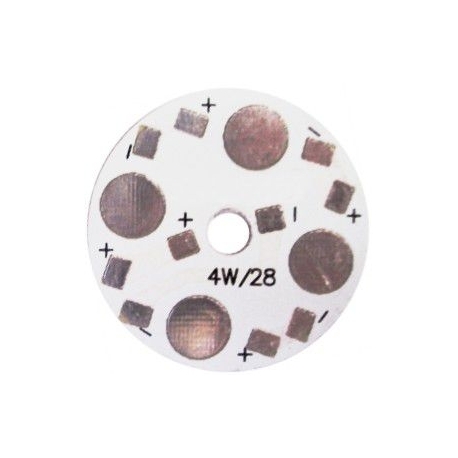

Circuito PCB Redondo 28mm para 4 Led Lumiled

Circuito Impreso PCB Star Redondo para 4 Led Lumiled, y Edison.

No te atreves a soldar los Led en este PCB?

Añade 4 unidades de este servicio por cada PCB y los Led y te lo enviamos montado

La serigrafía del pcb puede no coincidir con las fotos

Disipador de aluminio tipo Star de 28mm x 1.40mm

Configuración: 5 led de 1 o 3w en serie

Voltaje: 16~18V dependiendo del tipo de Led

Corriente: 300mA (Led 1W), 700mA (Led 3W)

(No incluye los Led) ver más abajo

Ideales para montar lamparas de cultivo o decorativas combinando los colores adecuado

Los Led

Led 1W    Led 3W   Led 5W

Driver-Fuentes recomendadas:

Fuente Driver para 1~12 Led 3w

Driver Led 4x1w GU10-E27

Driver Led 4x1w

Lente de 20mm para LED Lumiled

APS-30M 20x12mm

APS-10

Lente cóncava interior 10º 15.50x10.55mm

Lentes de 20mm Transparente

 Lentes de 20mm Mate
Lentes de 20mm Strip
Lente 20mm Texturizado

Reflector Lente 20mm  Reflector Lente 36mm  Lente 16mm Gaggione

Alu-Pcb...Que es?...Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Disponemos de varios formatos, Star, rectangular y Redondo como también diversas medidas según el uso que se le quiera destinar.

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
