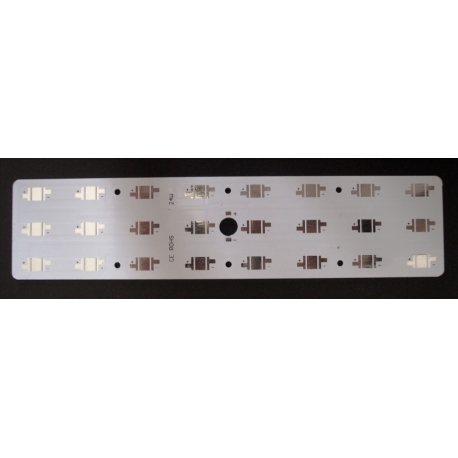

Circuito Rectangular 232x54x2mm para 24 Led CREE XRC y Lumiled

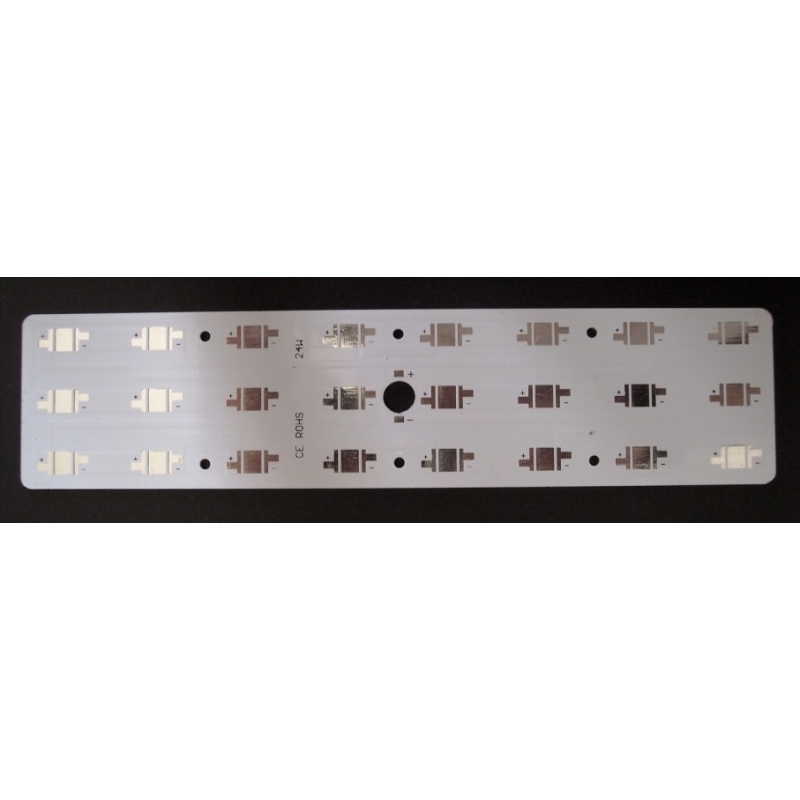

Circuito Impreso Star (Alu-Pcb)

para 24 LED CREE XRC-Lumiled

PCB de aluminio de 232x54x2mm

Material Dielectric: 5052 Alloy

thermal conductivity [W/(m/K)]: 2

Dielectric thickness [μm]: 60

Configuración:

24 Led en serie 1w/3w/5w.

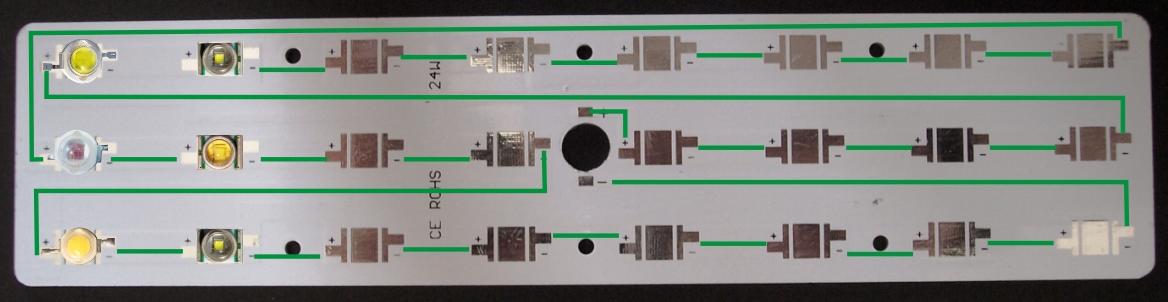

También se puede cortar las pistas para 2x12, 3x8, 4x6 Led, ver seguimiento de las pistas

(No incluye los Led CREE o Lumiled)

Ideal para pantallas de cultivo

Lente Multi-Led para 24 Led

Alu-Pcb...Que es?...

Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Disponemos de varios formatos, Star, rectangular y Redondo como también diversas medidas según el uso que se le quiera destinar.

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
