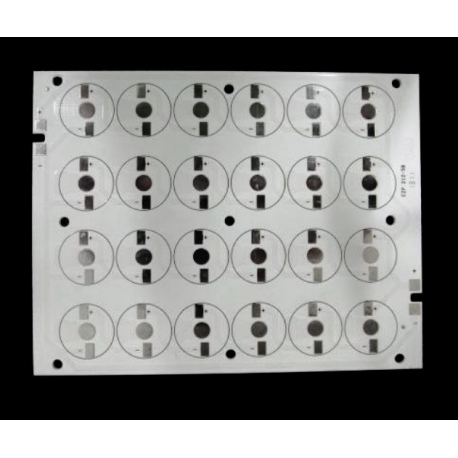

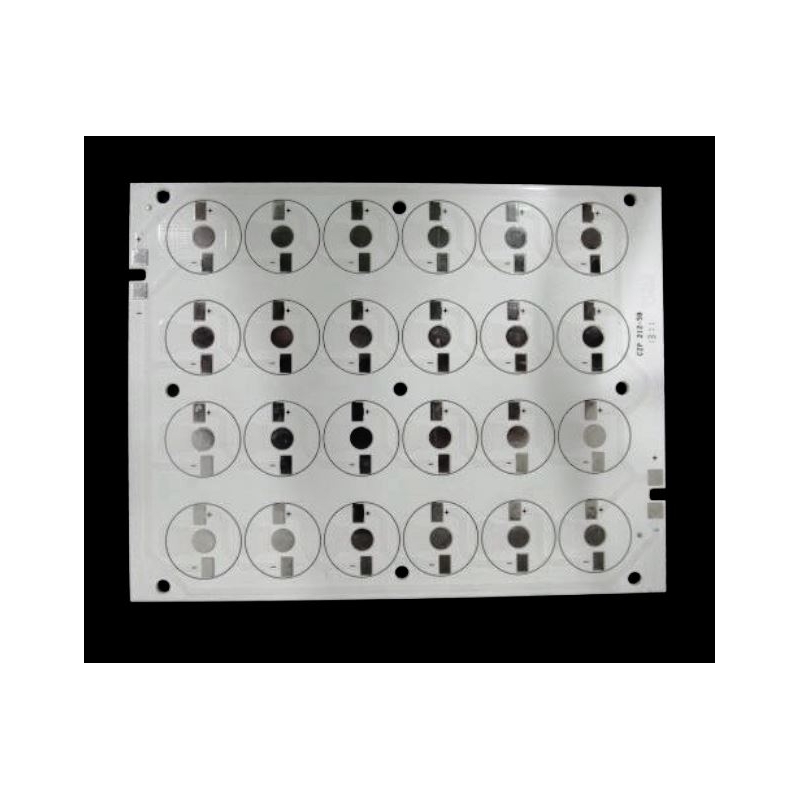

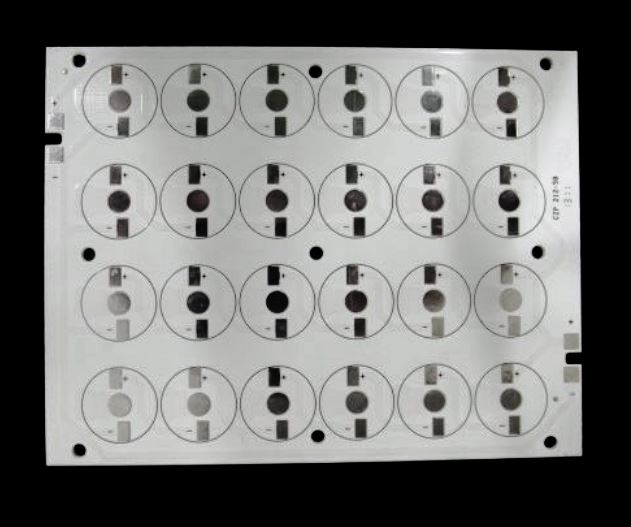

Circuito Impreso 145x112x2mm para 24 Led

Circuito Impreso PCB de Aluminio de 145x112x2mm

para 24 Led Lumiled

Material Dielectric: 5052 Alloy

thermal conductivity [W/(m/K)]: 2

Dielectric thickness [μm]: 60

Configuración:

24 Led: 6 en serie-4 en paralelo, también se puede cortar las pistas para otras combinaciones de Led en paralelo/Serie

Voltaje: 16~24v por línea

(No incluye  Led)

Ideal para pantallas de cultivo

Aluminio-Pcb...Que es?...

Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Disponemos de varios formatos, Star, rectangular y Redondo como también diversas medidas según el uso que se le quiera destinar.

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
