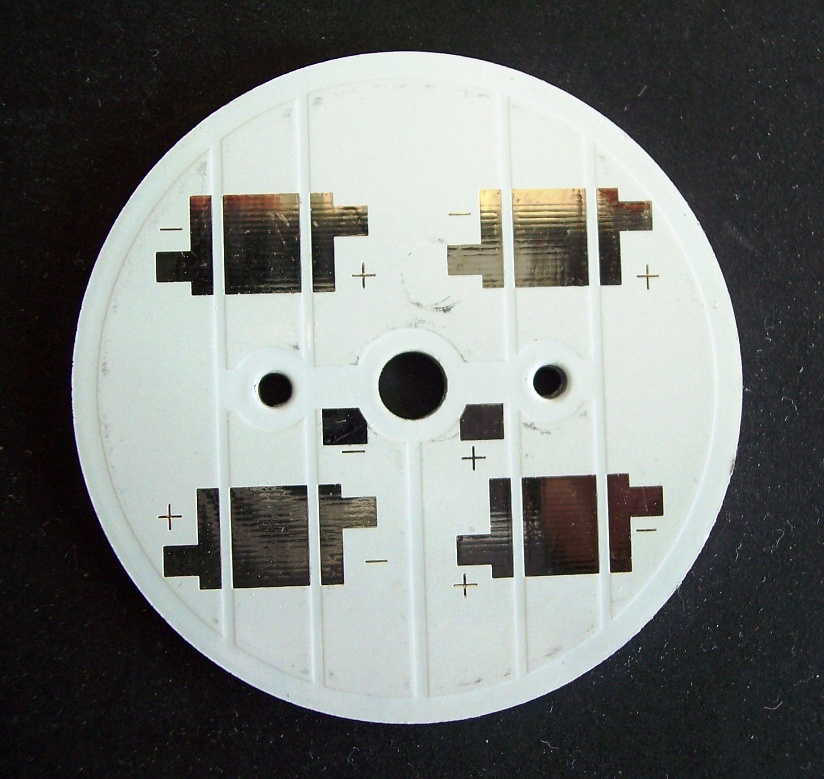

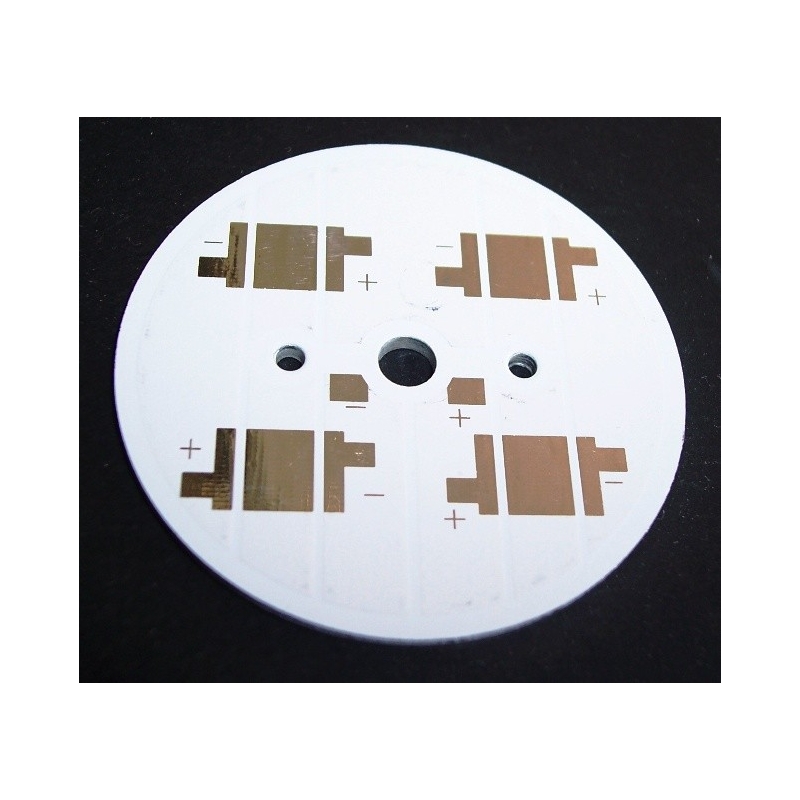

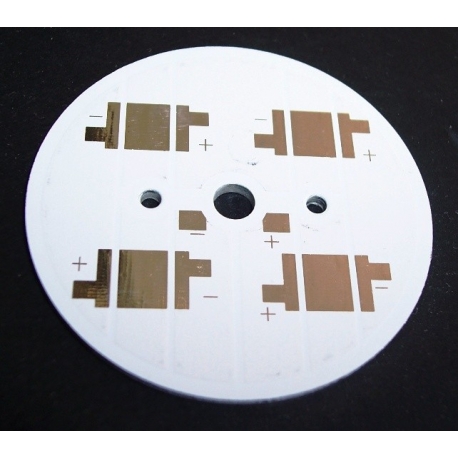

Circuito Redondo 49mm para 4 Led Lumiled y CREE XRE-XRC

Circuito Impreso (Alu-Pcb)

4 Led CREE o Lumiled

Pcb Redondo para 4 Leds CREE, Lumiled, Luxeon, Edixeon

Conexión de los 4 Leds en serie

Material: aluminio

Medidas: 49 x 2mm

No te atreves a soldar los Leds en este PCB?

Añade 4 unidades de este servicio por cada PCB y los Led y te lo enviamos montado

(No incluye el Led)

Led Lumiled 1W

Led Lumiled 3W

Led Lumiled 5W

 CREE Led XRC/XRE Blanco

 CREE Led XRC-E de Colores

Ideales para montar lamparas de cultivo o decorativas combinando los colores adecuado

Lentes/Opticas individuales

APSCREE-30M

Medidas: 20x12mm

APS-CREE-10

Lente concava interior para CREE 10º 15.50 x 10.55mm

 Reflector de Aluminio de 18x12mm para Led CREE

 Acabado texturizado

Alu-Pcb...Que es?...

Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
