Circuitos Varios Led

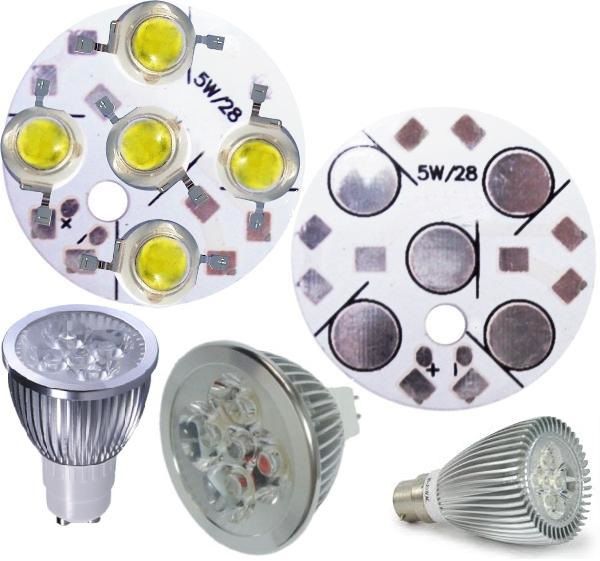

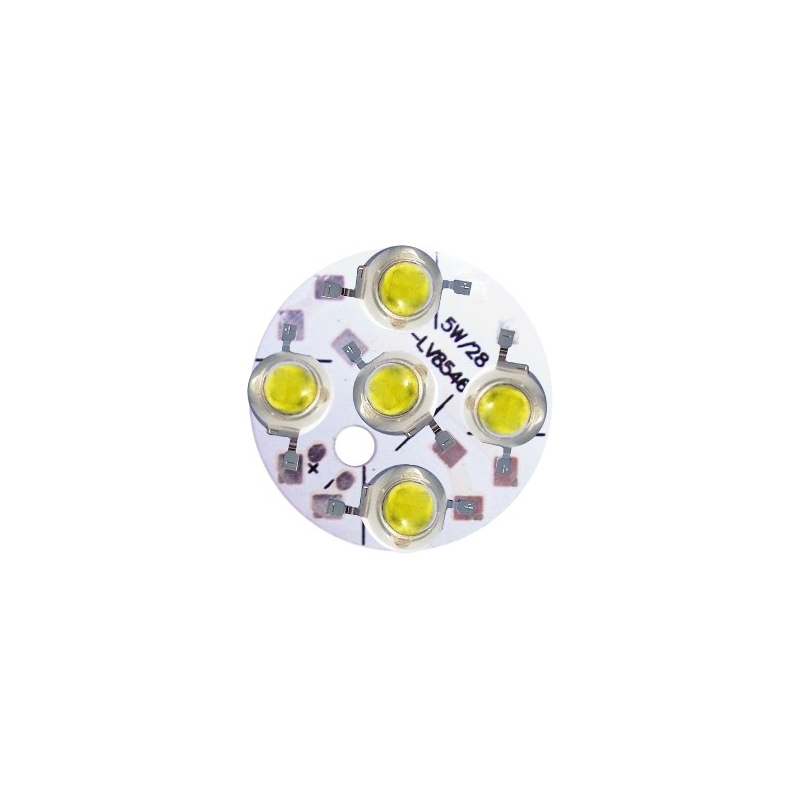

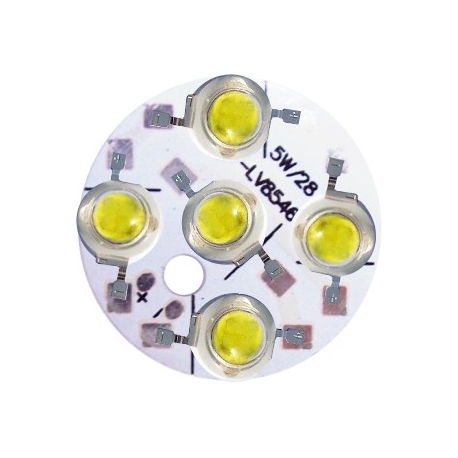

Circuito PCB redondo 28mm para 5 Led Lumiled

Pcb 5 Led Lumiled 28mm

0689593942760

Circuito Impreso Pcb de aluminio 28mm

Redondo para 5 LED

Más detalles

1 a 2 días

0,6000 €

La cantidad mínima en el pedido de compra para el producto es 4

Descuentos por volumen de compra, Debe estar registrado

Unidades, Metros, KgPrecio/unidadAhorro total
10 0,5700 € Hasta 0,3000 €
25 0,5400 € Hasta 1,5000 €

Descuentos, debe estar registrado

Circuito Impreso Star (Alu-Pcb)

Redondo para 5 LED Lumiled, Edison

Color Blanco

No te atreves a soldar los Leds en este PCB?

Añade 5 unidades de este servicio por cada PCB y los Led y te lo enviamos montado

La serigrafía del pcb puede no coincidir con las fotos

Disipador de aluminio tipo Star de 28mm x 1.40mm

Configuración: 5 led de 1 o 3w en serie

Voltaje: 16~18V dependiendo del Led

Corriente: 300mA (Led 1W), 700mA (Led 3W)

(No incluye los Led)

Los Leds   Led 1W    Led 3W   Led 5W

Pcb 5 Led 28mm

Ideales para montar lamparas de cultivo o decorativas combinando los colores adecuado

Driver-Fuentes recomendadas

(comprobar voltaje y corriente de las fuentes)

Mini Fuentes Mean-well para Led APC

Fuentes Mean-well para Led LPHC

Fuentes Mean-Well estancas Led...

Fuente Driver para 1~12 Led 3w

Driver Led 5x1w GU10-E27

Driver Led 5x1w

Driver Led 5x1w GU10-E27

Multilentes 5 led
Lentes individuales para Led

Lente de 20mm para LED Lumiled

APS-30M 20x12mm

APS-10

Lente concava interior 10º 15.50x10.55mm

Lentes de 20mm Transparente

Lentes de 20mm Mate
Lentes de 20mm Strip
Lente 20mm Texturizado

Reflectores con Lente integrada

Reflector Lente 20mm  Reflector Lente 36mm  Lente 16mm Gaggione

Alu-Pcb...Que es?...Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Disponemos de varios formatos, Star, rectangular y Redondo como también diversas medidas según el uso que se le quiera destinar.

thermal_substrates

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
