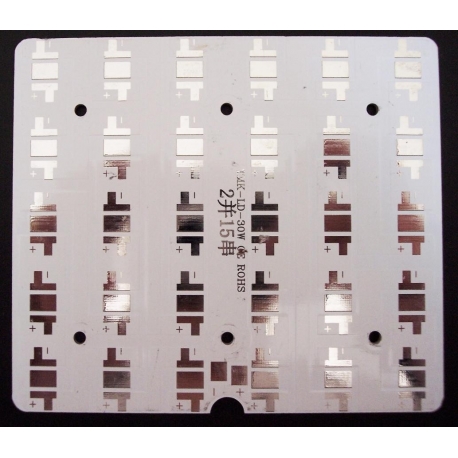

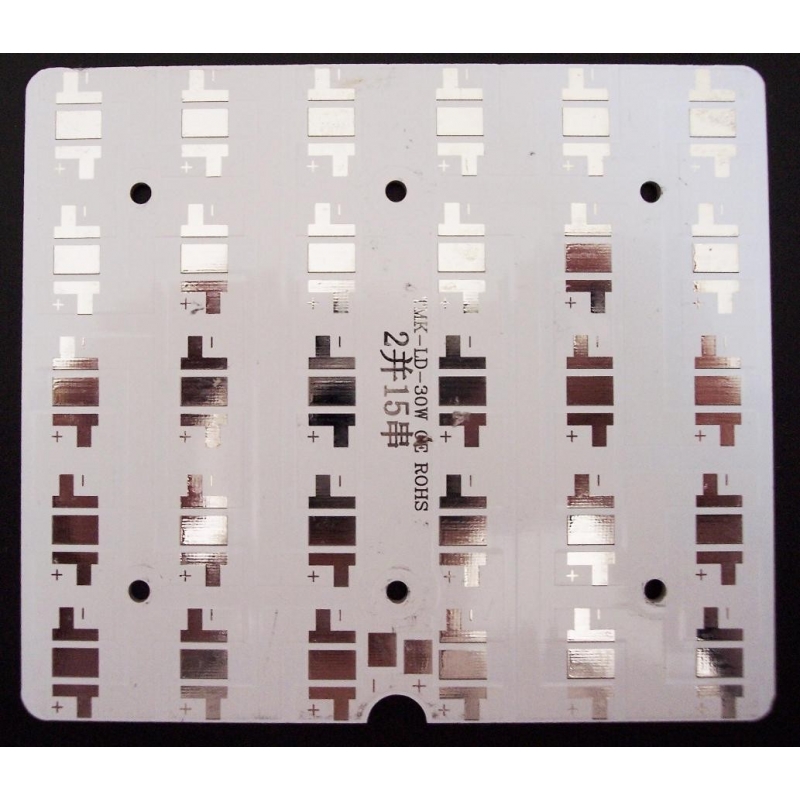

Circuito Rectangular 106x92mm para 30 Led CREE XRC o Lumiled

Circuito Impreso Star (Alu-Pcb) 106x92mm

para 30 (2x15) LED CREE XRC-Lumiled

PCB de aluminio de 106x92x2.0mm

Material Dielectric: 5052 Alloy

thermal conductivity [W/(m/K)]: 2

Dielectric thickness [μm]: 60

Configuración:

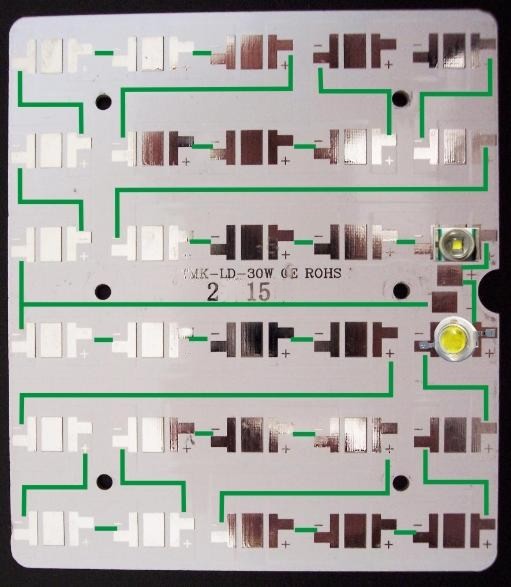

2 líneas en paralelo de 15 Led en serie, también se puede cortar las pistas para combinaciones de Led

Voltaje: 2x48~55v

Corriente: 2x300~400mA (Led 1w), 2x600~800mA (Led 3w)

(No incluye  Led)

Ideal para pantallas de cultivo

componentes relacionados

Alu-Pcb...Que es?...

Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Disponemos de varios formatos, Star, rectangular y Redondo como también diversas medidas según el uso que se le quiera destinar.

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
