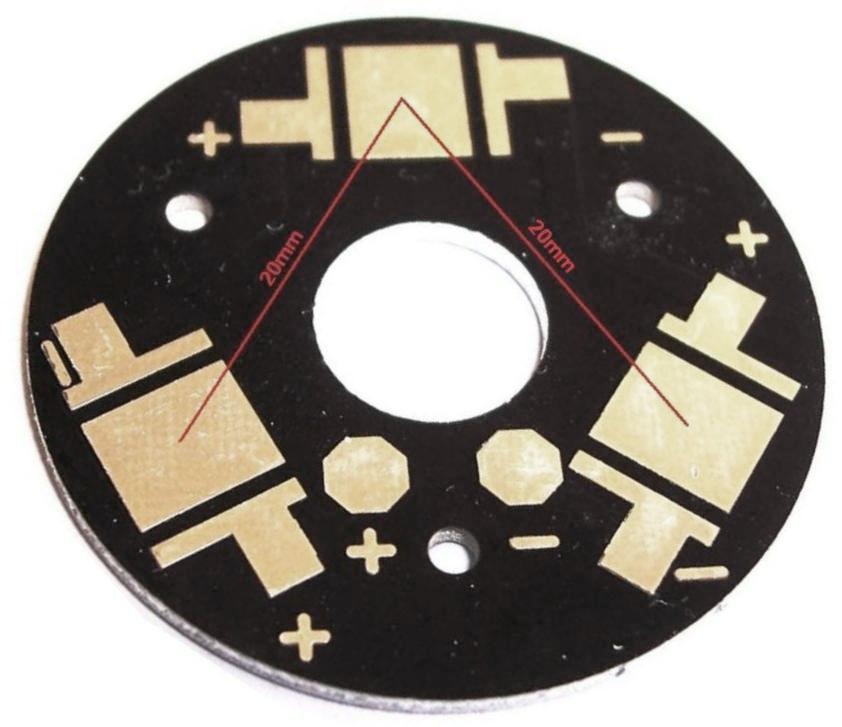

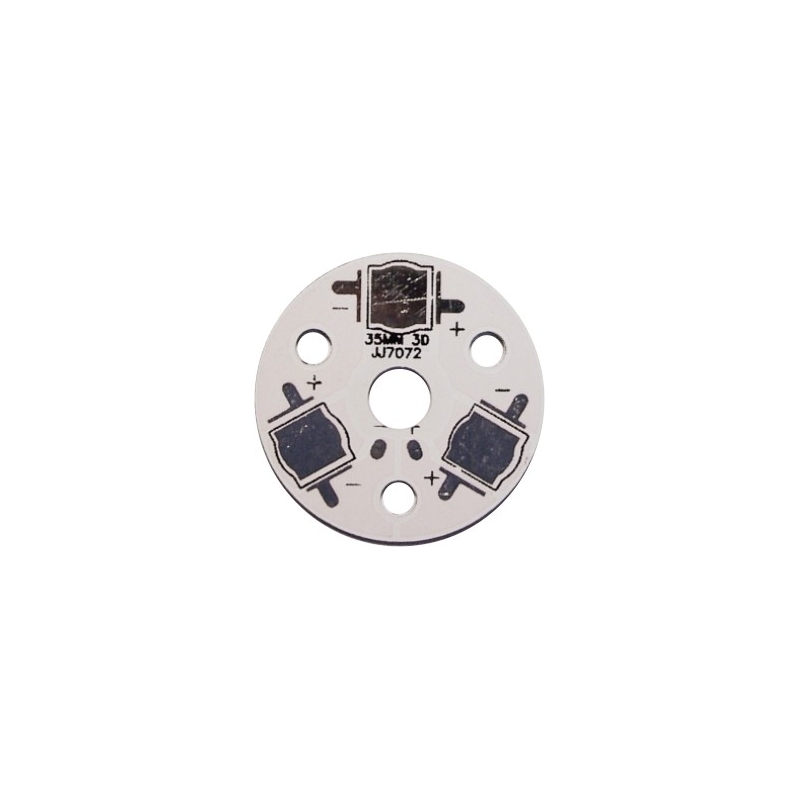

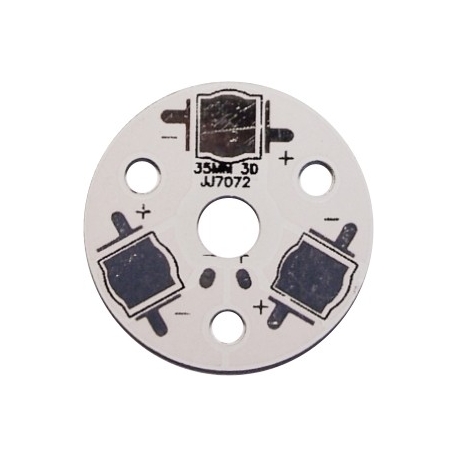

Pcb redondo 35mm 3 Led CREE XRC, XRE y Lumiled

Circuito Impreso (Alu-Pcb) 35mm

3 Led CREE, Lumileds, P4

Pcb Redondo para 3 Leds CREE, Lumiled, Osram, Edixeon

Conexión de los Leds en serie

Disipador de aluminio de 31.50x1.52mm

Color Blanco o Negro

Separación entre Leds: 20mm

Separación entre taladros: 20mm

(No incluye el Led)

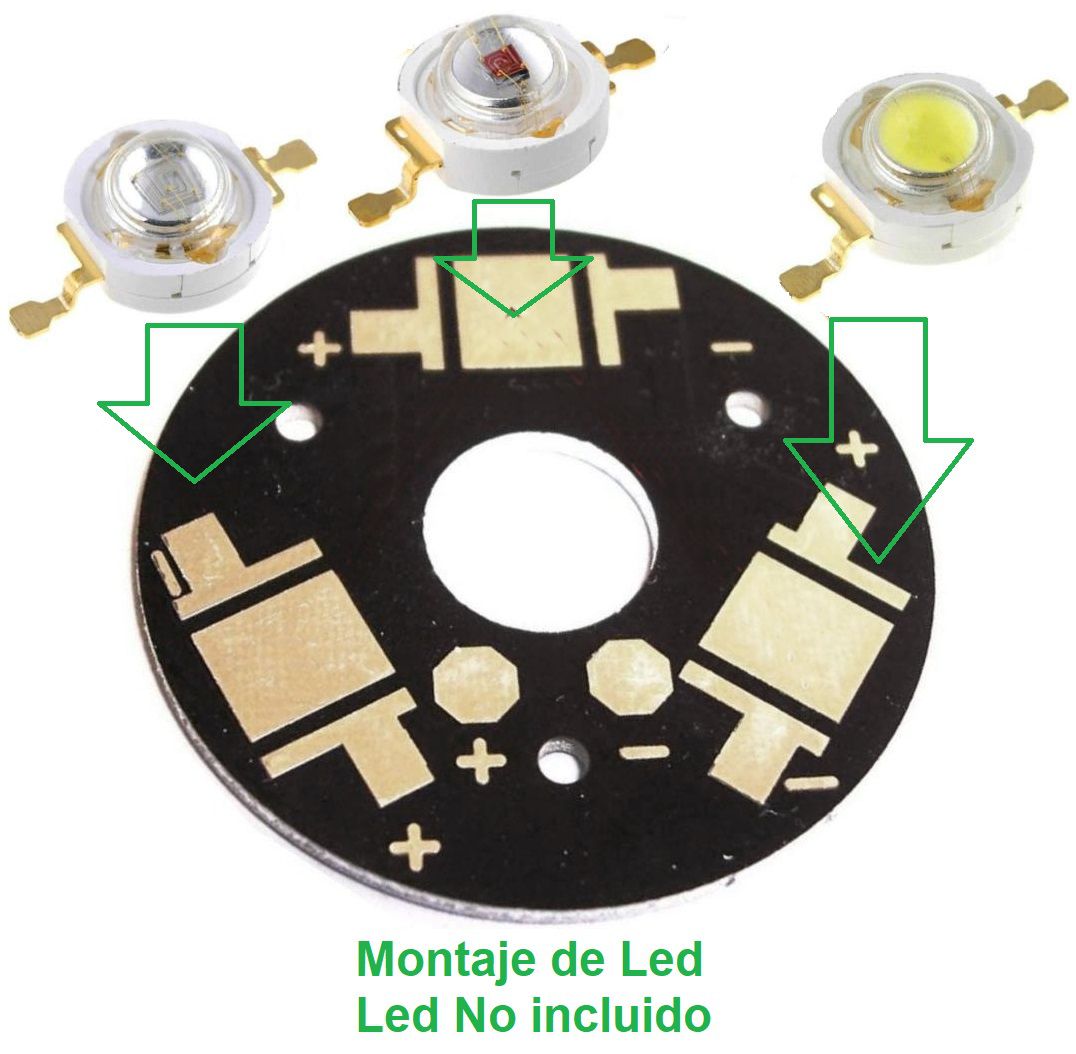

Necesitas el Montaje?,

Añade el PCB, luego los Led, luego Montaje, 1 por Led

 Led Lumiled 1W

 Led Lumiled 3W

 Led Lumiled 5W

  CREE Led XRC/XRE Blanco

CREE Led XRC-E de Colores

Lente de 20mm para LED Lumiled

APS-30M 20x12mm

APS-10

Lente concava interior 10º 15.50x10.55mm

Lentes de 20mm Transparente
 Lentes de 20mm Mate
Lentes de 20mm Strip
Lente 20mm Texturizado

Reflectores con Lente integrada

Reflector Lente 20mm  Reflector Lente 36mm  Lente 16mm Gaggione

 Reflector de Aluminio de 18x12mm para Led CREE

Alu-Pcb...Que es?...

Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
