PCM 3S, 4S, 5S, 6S, 7S para Pack Baterías de Litio 30A con NTC

PCM 3S, 4S, 5S, 6S, 7S para Pack Baterías de Litio

30-50A. Balance: 60mA

Los PCM se usan en los pack de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Datos técnicos generales

Protección máximo voltaje: 4.30V  +/- 0.025V por celda
Protección mínimo voltaje:  2.4V  +/-0.08V por celda
Máxima corriente de Protección:  +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  20uA (max)

A tener en cuenta: Un motor de taladro a baterías puede tener una corriente de arranque de mas de 12-15 Amperios.

Protección térmica con NTC

Voltaje por celda: 4.15-4.25v

Cut Off: 2.8v por celda

Corriente y Voltaje de Balanceo: 60mA, 4.18v

Protección de baja temperatura de carga: -7º
Protección de carga contra altas temperaturas: +55º
Protección de descarga contra altas temperaturas: +75º

Recarga a 4.2v por celda, 10-20A

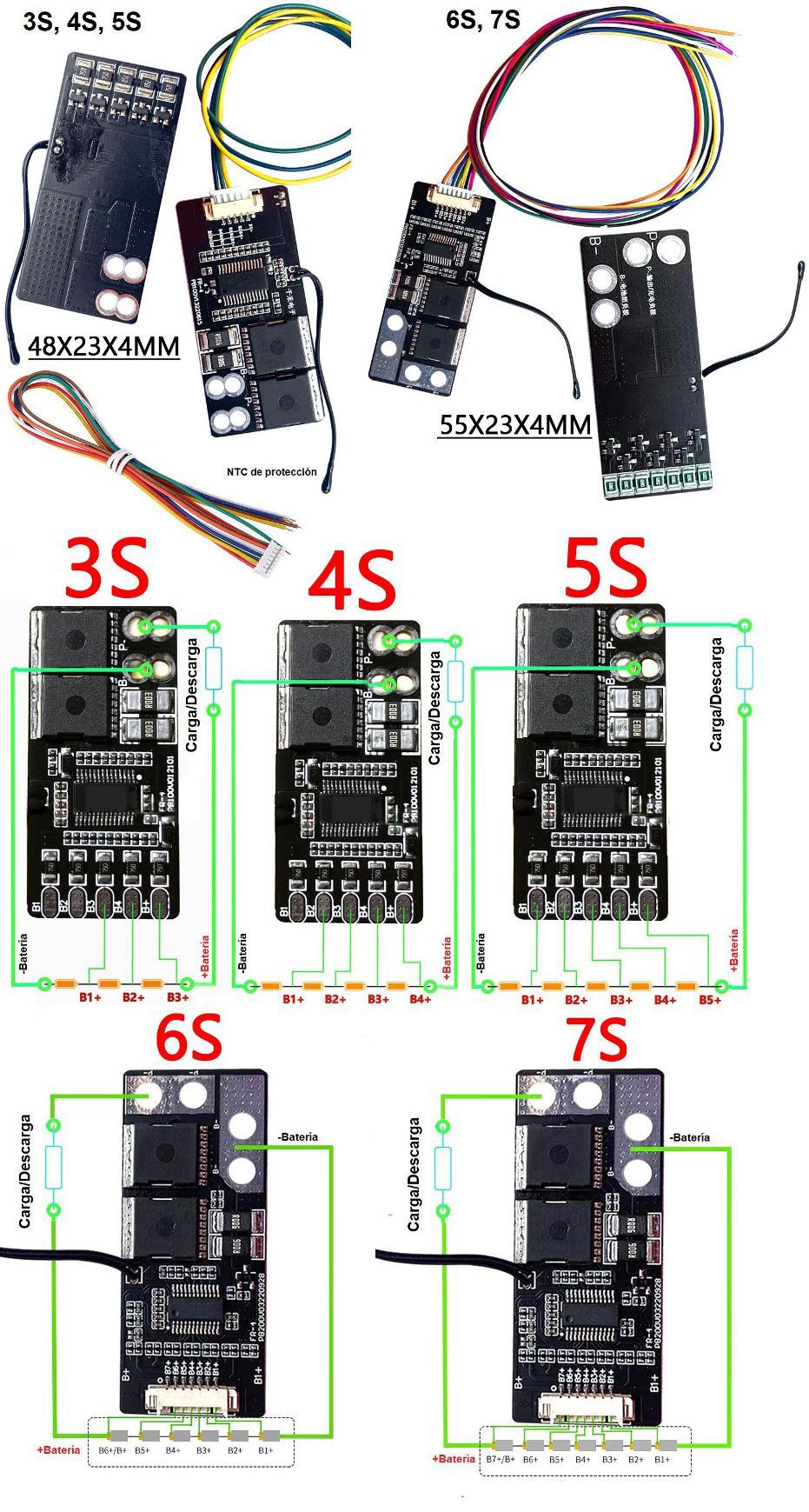

Versiones: 3S, 4S, 5S, 6S, 7S

PCM 3S para Baterías de Litio de 11.1v.

3S 3 celdas de 3.6/3.7v

PCM 4S para Baterías de Litio de 14.8v.

4S 4 celdas de 3.6/3.7v

PCM 5S para Baterías de Litio de 18.5v.

5S 5 celdas de 3.6/3.7v

PCM 6S para Baterías de Litio de 21.6v.

6S 6 celdas de 3.6/3.7v

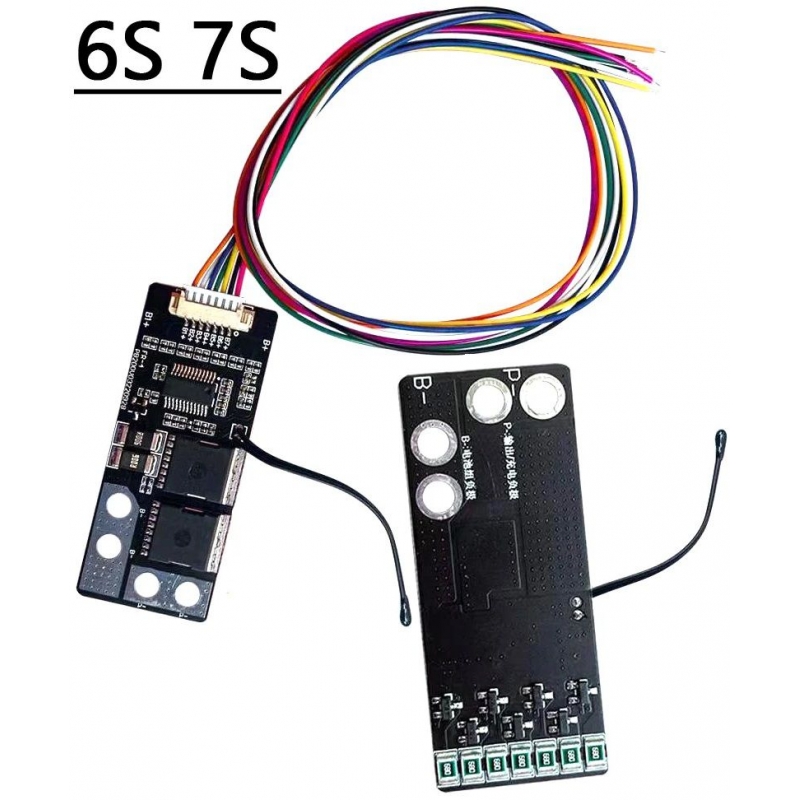

PCM 7S para Baterías de Litio de 25.2v.

7S 7 celdas de 3.6/3.7v

Corriente Descarga: 30A, 60A. de pico, corto circuito: 130A

Con conector

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (celda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada celda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celdas de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.
