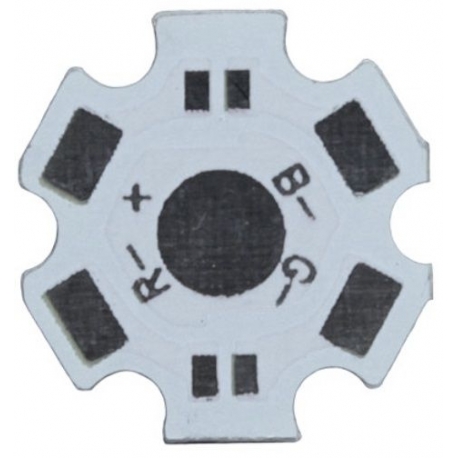

Circuito Impreso para Led RGB de 4 pin

Circuitos Impresos (Alu-Pcb) Blanco para led RGB de 4 pin

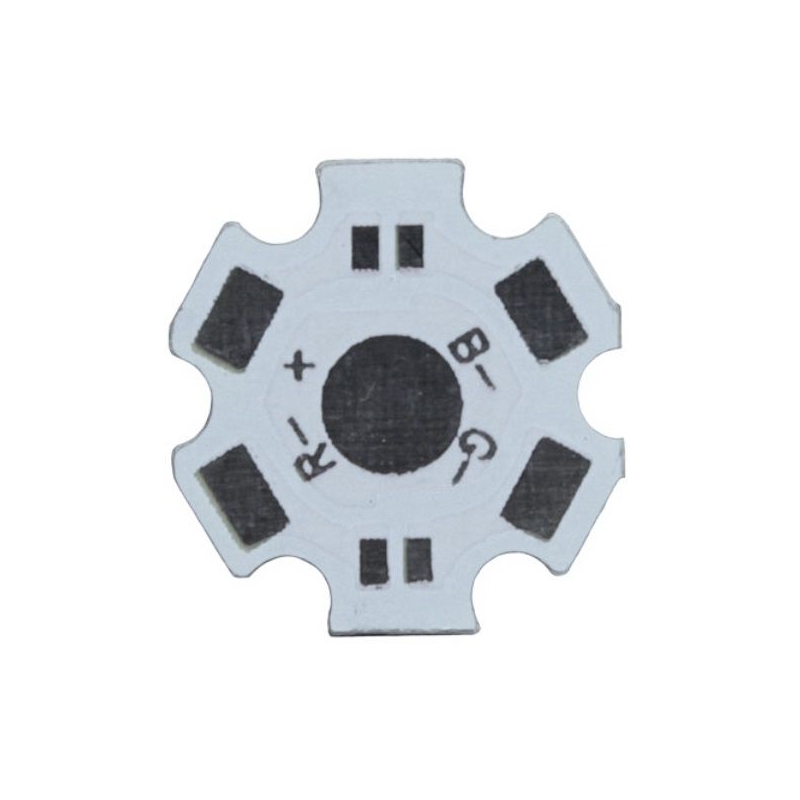

Alu-Pcb Star para Led RGB

  Disipador de aluminio tipo Star

Medidas: 20 mm x 1.6mm

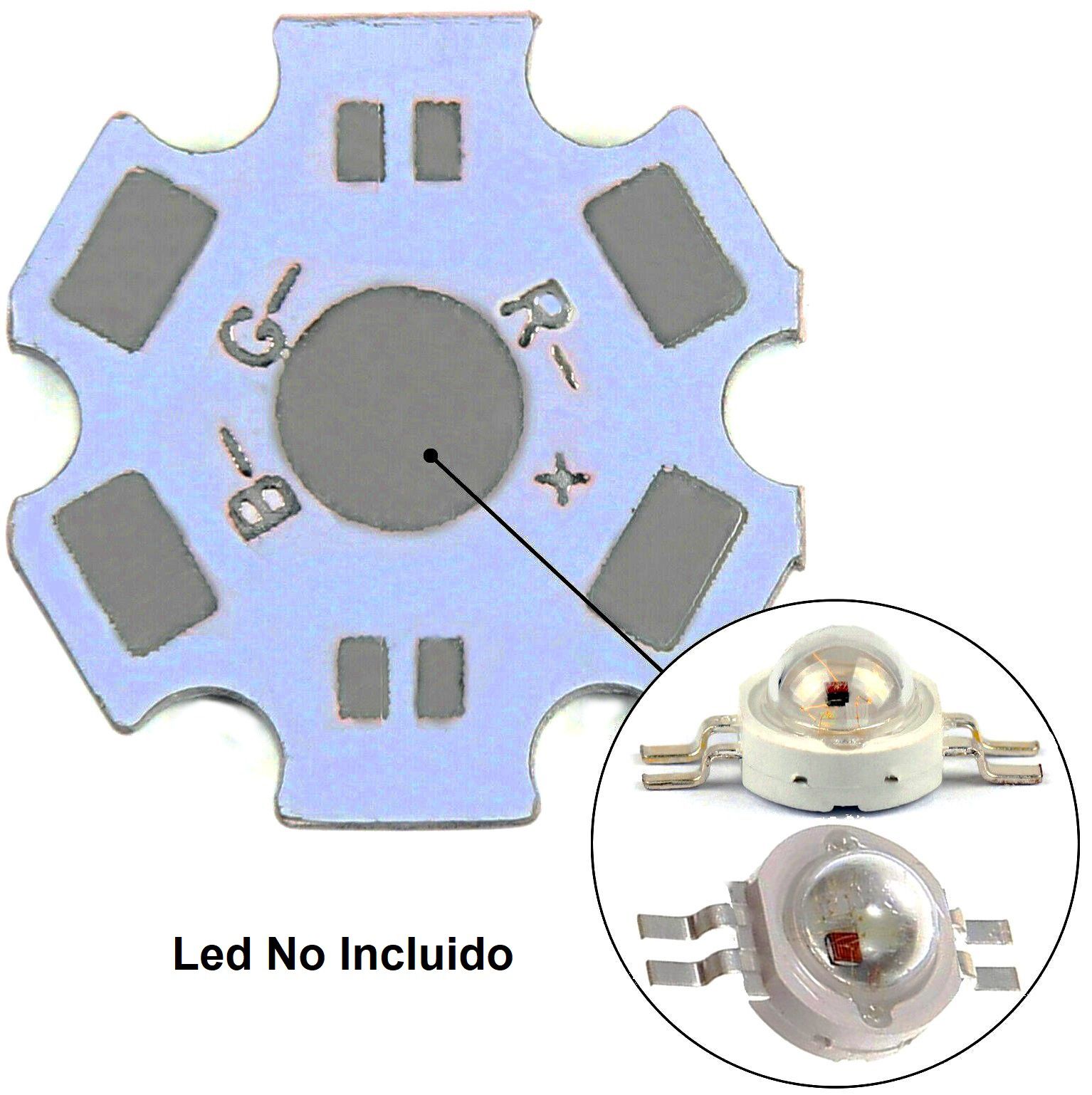

No incluye el Led

Alu-Pcb... Que son?...

Son circuitos impresos sobre un substrato de aluminio con varias capas aislantes y conductoras del circuito.

Las capas aislantes pueden ser de color negro, blanco o gris perla dependiendo del fabricante.

Las capas de pistas conductoras son a base de tinta de plata y otros componentes químicos que garantiza la buena conductividad y corriente eléctrica.

Disponemos de varios formatos, Star, rectangular y Redondo como también diversas medidas según el uso que se le quiera destinar.

Comparativa de conductividad térmica entre FR4 y MP

FR-4: Thermal Conductivity 0.3 W/m-K
MP T-rise based on 32 sq/mm slug Thermal Conductivity 1.1 W/m-K

Información técnica

Base Metal 1.57mm Aluminum 5052

Thermally Conductive .076mm MP
Copper Circuit Foil 35um copper circuit foil
Surface Finish White-Black solder mask.

Pb-free solder pads (RoHS compliant)
