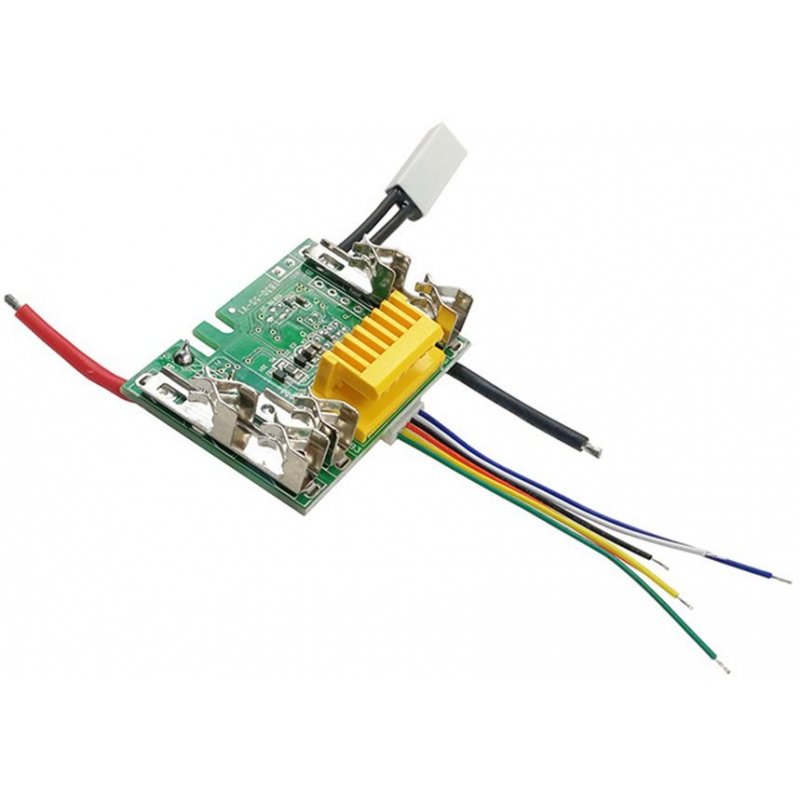

PCM 5S para Pack Baterías de Litio 18-18.5v. 9A

PCM 5S para Pack Baterías de Litio

Para Taladros Makita y Herramientas eléctricas, 18-18.5v. 9A.

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (celda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada celda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celdas de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los pack de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Datos técnicos generales

Protección máximo voltaje: 4.30V  +/- 0.025V por celda
Protección mínimo voltaje:  2.4V  +/-0.08V por celda
Máxima corriente de Protección:  +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  20uA (max)

A tener en cuenta: Un motor de taladro a baterías puede tener una corriente de arranque de mas de 12-15 Amperios.

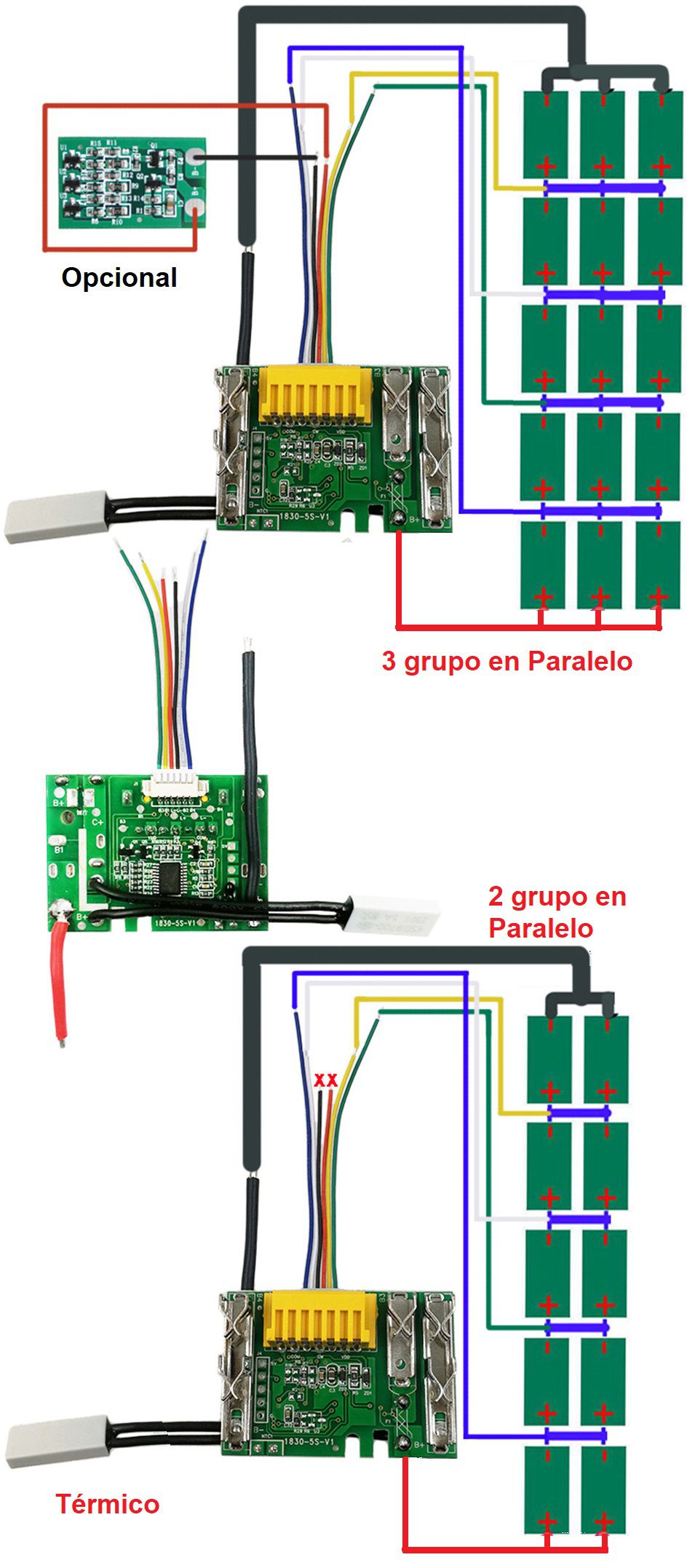

  PCM 5S para Baterías de Li-Po de 18-18.5v. (5x3.6/3.7v en serie)

Celdas de 3.6 o 3.7v

Corriente: 8A, 20A. de pico

Con conector Jack 5.5x2.5mm para la recarga directa
