PCM-3S

PCM 3S para Baterías de Litio 11.1v.25A.

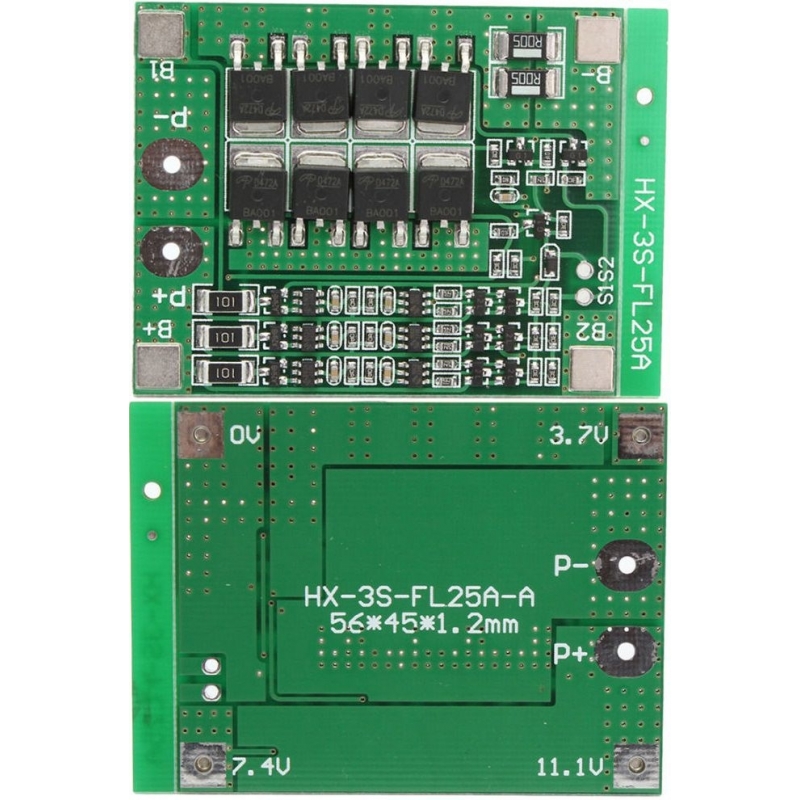

PCM 11.1v.25A 3S HX3SFL25A

0689593955326

PCM 3S para Baterías de Litio 11.1v. 25A. Balanceado

Quieres saber más? este Blog y este

Más detalles

1 a 2 días

3,3091 €

Descuentos, debe estar registrado

PCM 3S para Baterías de Litio 11.1v. 25A. Balanceado

PCM para Pack de Baterías de Litio o Li-Po de 11.1v. (3x3.6/3.7v)

Recarga a 12.68-15v)

Corriente 25A. 1 segundo

8x D472A MOSFET

Datos técnicos generales

Quieres saber más? este Blog y este

IMPORTANTE:

Los PCM se deben utilizar únicamente en los pack de baterías y se deben activar conectándo el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

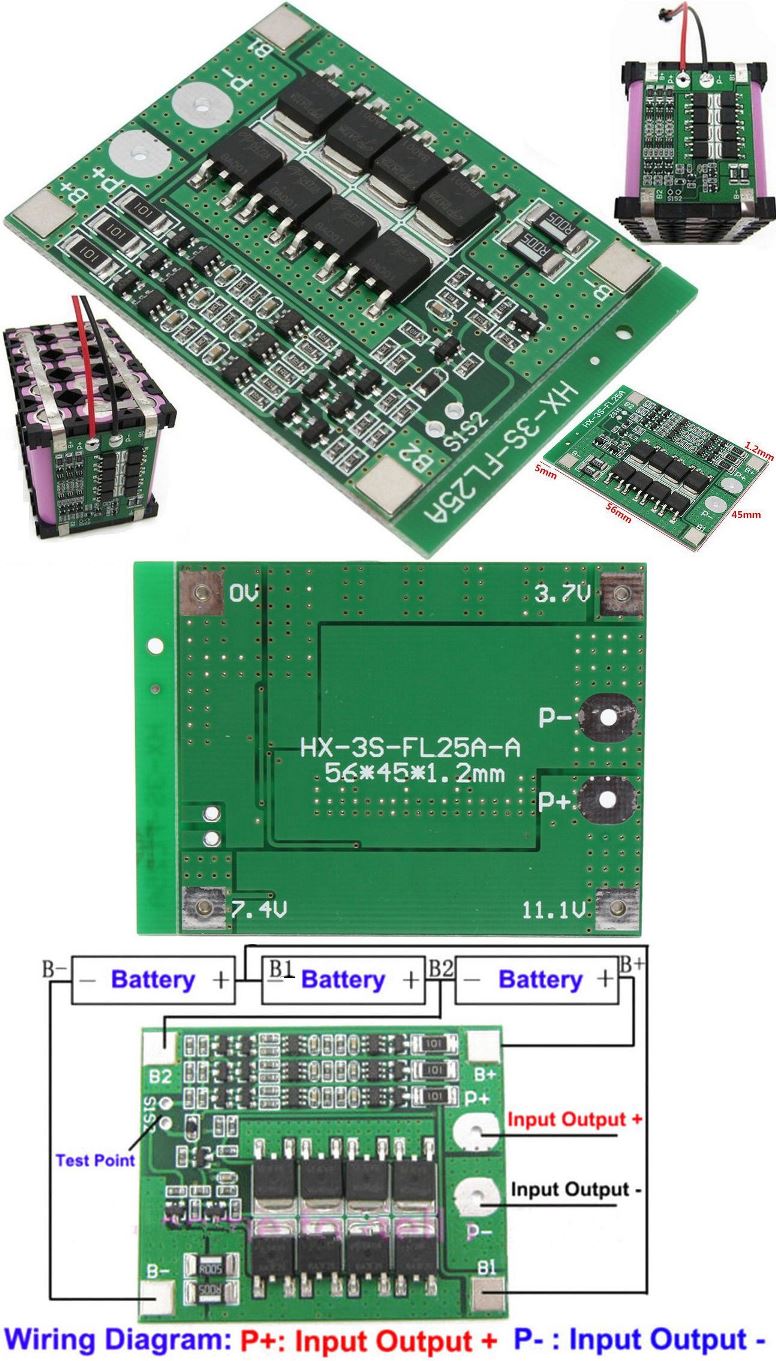

PCM 3S 11.1v 25A
Parametros:

Corriente de Balanceo: 100mAh, Ver más abajo

Rango de sobre voltaje: 4.25-4.35v ± 0.05v / Cell
Rango de voltaje de descarga excesiva: 2.3-3.0v ± 0.05v / Cell
Corriente de funcionamiento: 25A
Corriente transitoria máxima: 30A
Corriente de reposo: menos de 30 uA
Voltaje de carga: 12.68
Voltaje de Salida: 11.1v
Resistencia interna: menos de 100 mΩ
Temperatura de trabajo: -40 --- + 50 ℃
Protección contra cortocircuitos: Sí, auto recuperación retardada
Medidas: 56x45x3mm

Baterías tipo: Litio o Li-Po (Polimero de Litio)
Máxima corriente de Protección: +40% de la corriente nominal
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (max)
Activación: 3-5 segundos en el alimentador/cargador

Quieres saber más? visita nuestro Blog

Que es PCM para Baterías de Litio-Li-Po

PCM/BMS con sistema de Balanceo/Equilibrado de carga, Saber más

Cuando la batería se está cargando, cada batería de la serie necesita el mismo voltaje, cuando el voltaje no es el mismo, la batería de más voltaje se descargará para esperar que la otra batería alcance el mismo nivel.

Como sabemos que la batería no puede equilibrarse, porque la capacidad de la batería y el voltaje y la resistencia no están al mismo nivel.

Por ejemplo, Pack de batería 3S, cuando la capacidad de una batería es inferior a las otras 2 celdas, si usa bms con equilibrio, el resultado es que el voltaje de la celda de más baja capacidad se eleva primero y luego comienza a descargarse y esperar que las otras 2 celdas alcancen el voltaje de protección, la resistencia y el voltaje son los mismos, solo que la capacidad es diferente. Pero como sabemos que el pack de baterías funciona, la celda de baja capacidad se descargará primero y el bms prueba el voltaje de protección para detener el funcionamiento del pack completo. Después de muchos ciclos, las céldas de baja capacidad envejecen en primer lugar. A partir de este factor, no sugerimos utilizar el equilibrio. Solo cuando igualamos la capacidad de la celda y la resistencia y el voltaje al mismo nivel.

PCM (Protection Circuit Module)

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunto ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligroso para la vida de la misma para cada célula de 3,7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,7v ha alcanzado la tensión suficiente (4,2v), el circuito corta la entrada de corriente, permitiendo la descarga pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería. La tensión de cada célula es de 2.5 a 4.235 voltios, fuera de esos limites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Para aumentar la capacidad en descargas importantes, taladros a baterias, se puede combinar varias baterias en paralelo, cada una con su PCM, de esta manera podemos usar pcm individuales de 12...15A.

Por Qué?... Un motor de taladro a baterías puede tener una corriente de arranque de mas de 12-15 Amperios pero dichos PCM son muy caros y con este truco repartimos la corriente de descarga entre todas las batería y cada celda una estará protegida por su PCM.

Quieres saber más?  Ver este Blog

Ejemplos de aplicación
