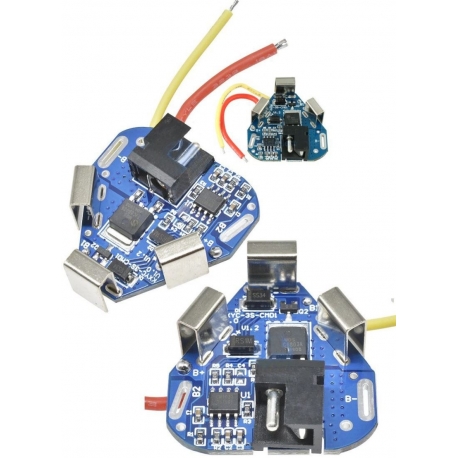

PCM 3S para Pack de Baterías de Litio de taladros 11.1v. 60-10A

PCM para 11.1v.6A 3S

8944748467003

PCM 3S para Pack de Baterías de Litio de taladros 11.1v. 8A

Quieres saber más? este Blog y este

Más detalles

1 a 2 días

1,5178 €

Descuentos por volumen de compra, Debe estar registrado

Unidades, Metros, KgPrecio/unidadAhorro total
4 1,3660 € Hasta 0,6071 €

Descuentos, debe estar registrado

PCM 3S para Pack de Baterías de Litio 11.1v. 8A.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Dual Mos FS2005A y FS8205S  DW01: PDF DW01

Baterías tipo: Litio o Li-Po (Polimero de Litio)

Descripción genérica

Tipos de Baterías y Pack
10,8 V (3,6 V x 3S)
11,1 V (3,7 V x 3S)

12,6 V (4,2 V x 3S)

Protección máximo voltaje por celda: 4.25V +/- 0.025V por celda
Protección mínimo voltaje por celda:  2.4V +/-0.08V por celda
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (max)

Activación: 3-10 segundos en el alimentador/cargador

PCM 3S para Pack de Baterías de Litio de 11.1v. (3x3.6/3.7v)

Se usan en los habituales taladros de baterías de bajo coste que incluyen los terminales en el exterior del Pack

Recarga a 12.65v-15v

Corriente:  6A, 10A. 1 segundo

PCM 3S 11.1v TRI
Pack de Bateria de Litio de taladros 12v
Technical parameter:
Over discharge detection voltage: 2.55 ± 0.1V/Cell
Overcurrent detection current: 10A
Continuous operating current: 6A
Voltaje de carga:  12.68v

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (celda) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celda de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célda es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.
