PCM 6S para Baterías de Litio, 21.2/25.9v 20-30A

PCM 6S Baterías

0689594021907

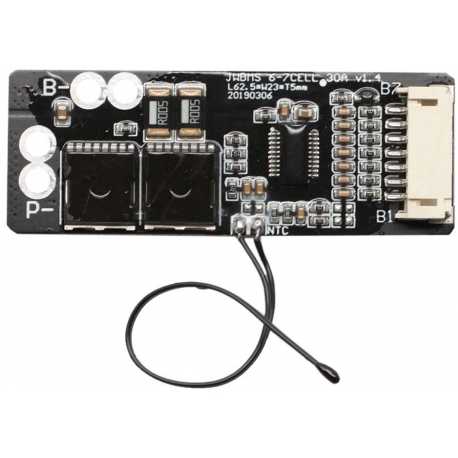

PCM 6S para Baterías de Litio de 21.2/25.9v, 20-30A con NTC

Más detalles

1 a 2 días

10,2444 €

Descuentos, debe estar registrado

PCM para Baterías de Litio desde 6S 20-30A.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

PCM para Pack de Baterías de Litio de 6S.

NOTA: No soldar los cables de las celdas con el conector en el PCM

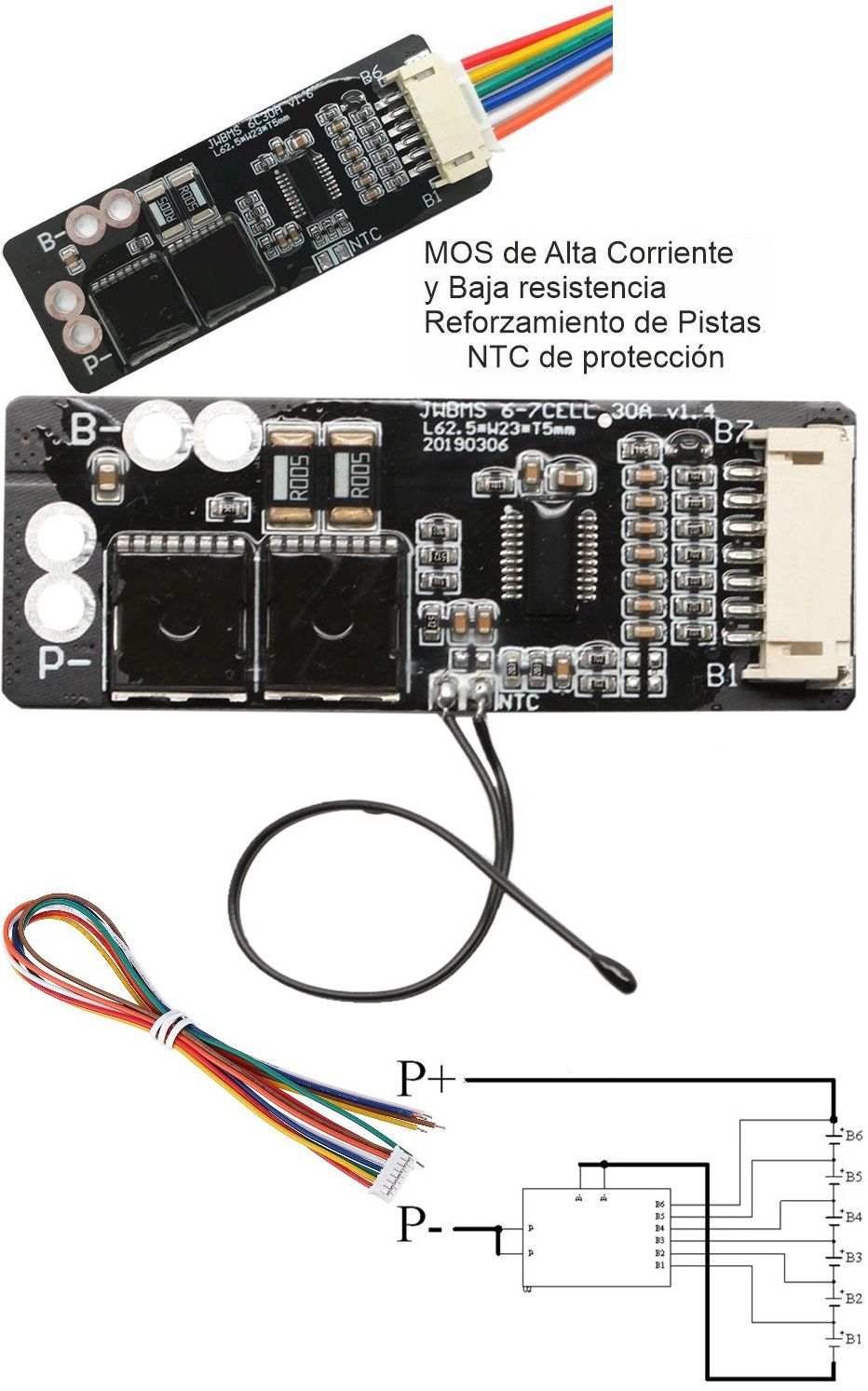

Con Mosfet de alta corriente y baja resistencia

Nominal: 21.2/22.2v.

Carga: 25.9v

Corriente de Carga: 10A

Corriente de Descarga 20-25A.

Corriente: 30A 1 segundo

Medidas: 80x25x3mm

PCM 6S-30A

Parámetros técnicos:

Información


Podemos forzar a 30A y evitar calentamiento de los Mosfet añadiendo un pequeño disipador.

Los disipadores los puede añadir desde más abajo en Productos relacionados

PCM con disipador

PCM (Protection Circuit Module)

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunto ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célula de 3,7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,7v ha alcanzado la tensión suficiente (4,2v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería. La tensión de cada célula es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.
