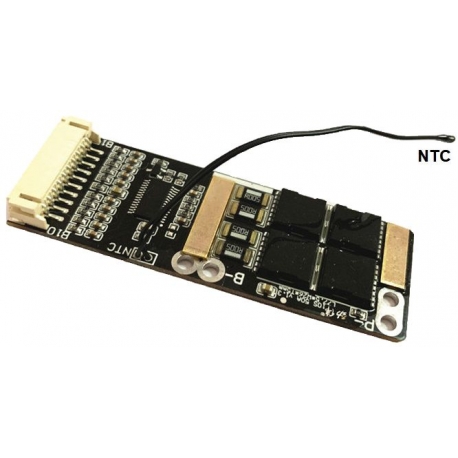

PCM 10S para Baterías Litio de 36/37v. 40-50A

PCM 10S para Baterías Litio de 3.6/3.7v. 40A. con NTC

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

¿Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

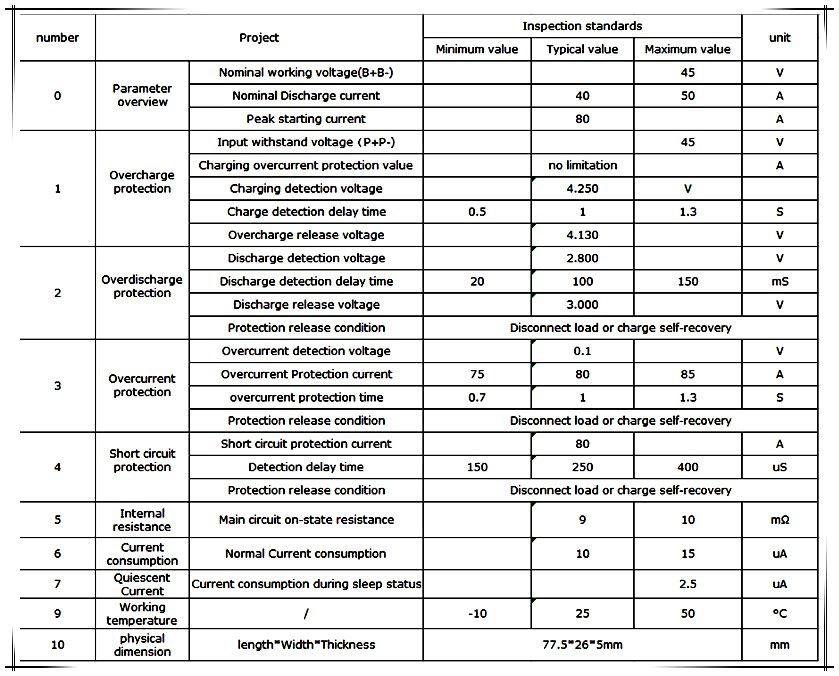

Datos técnicos generales

Baterías tipo: Litio

Protección máximo voltaje: 4.25V +/- 0.025V por celda
Protección mínimo voltaje:  2.8V +/-0.08V por celda
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1segundo
Consumo:  10-25uA (max)

Medidas: 80x25x3mm

Activación: 3-5 segundos en el alimentador/cargador

PCM 10S 36/37V para Baterías de Litio.

Se puede usar para 8 y 9S

Corriente: 40A. Máximo 50A. Pico 80A 1 segundo

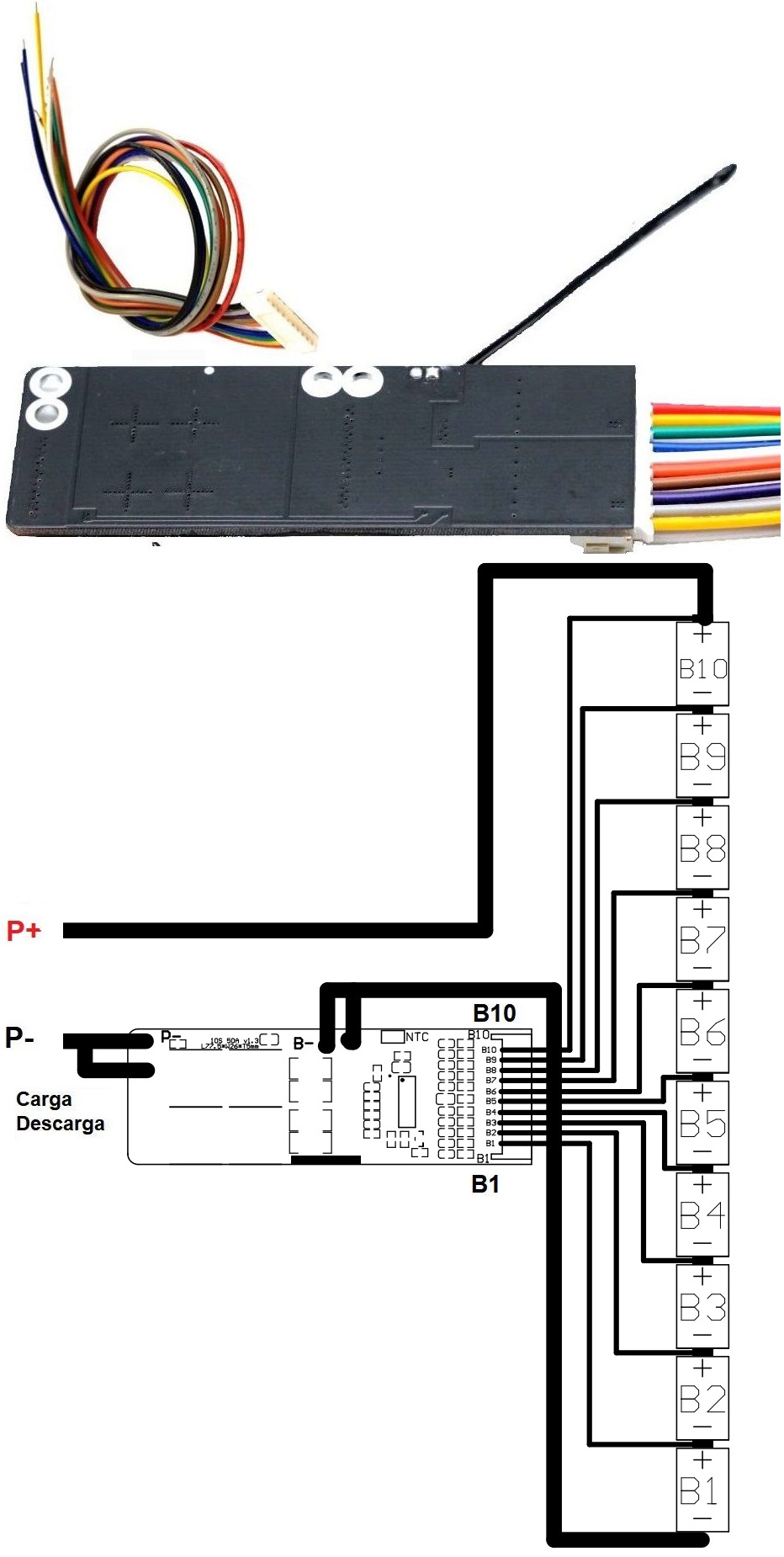

Celdas: 10 en serie, se pueden poner 2-3-4 grupos de celdas en paralelo

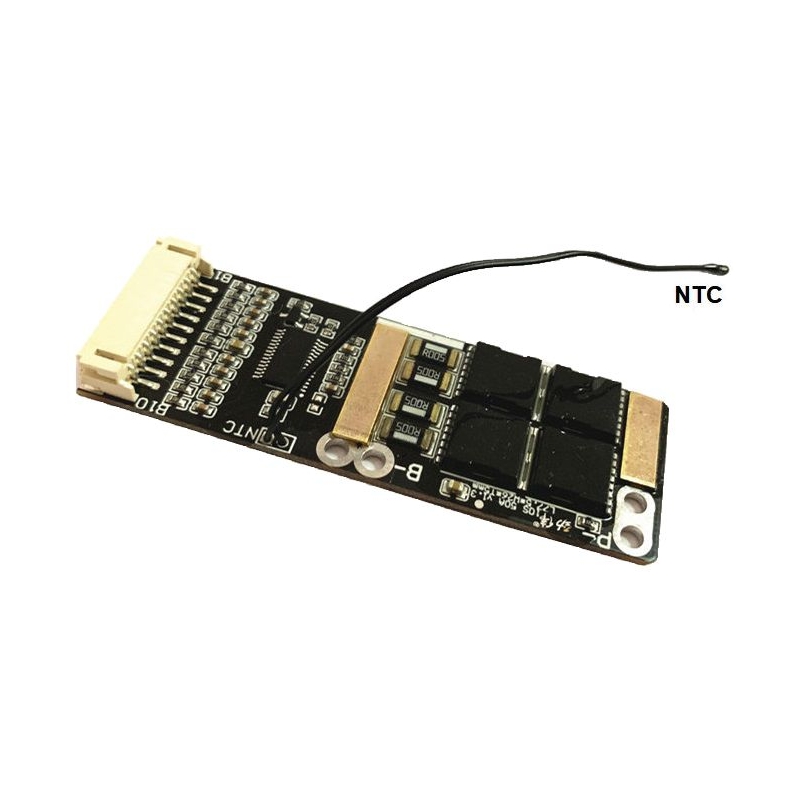

Con NTC de protección térmica

Voltaje: 36-37v

Carga: 42v

Podemos forzar a 50A y evitar calentamiento de los Mosfet añadiendo un pequeño disipador.

Los disipadores los puede añadir desde más abajo en Productos relacionados

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (celda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligroso para la vida de la misma para cada celda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celdas de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.
