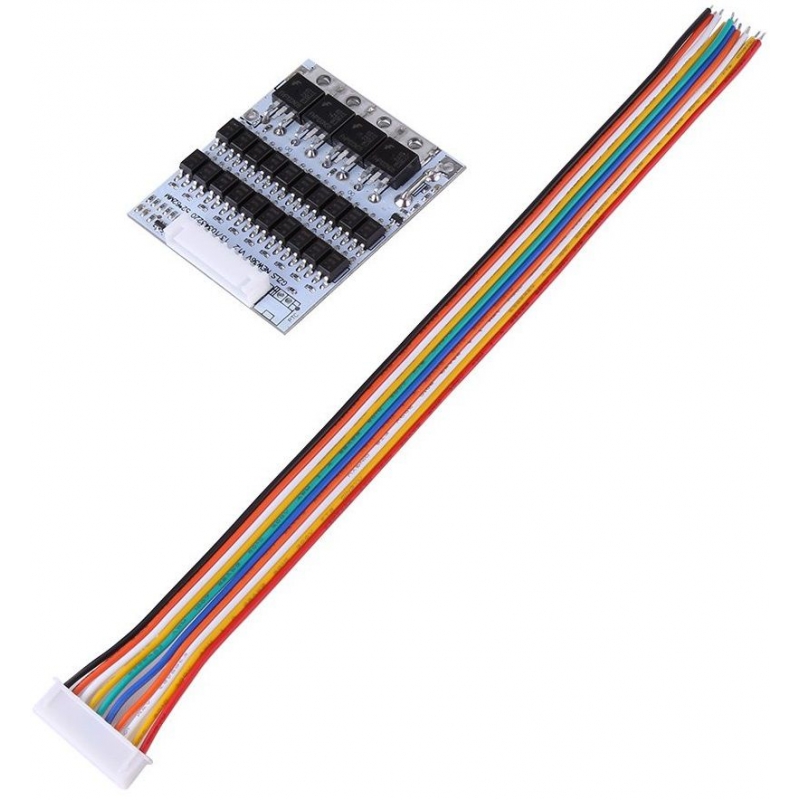

PCM 10S para Baterías Litio de 3.6/3.7v. 30-40A

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

¿Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Datos técnicos generales

Baterías tipo: Litio

Protección máximo voltaje: 4.35V +/- 0.025V por celda
Protección mínimo voltaje:  2.4V +/-0.08V por celda
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1segundo
Consumo:  35uA (max)

Activación: 3-5 segundos en el alimentador/cargador

PCM 10S 36/37V para Baterías de Litio.

Corriente: 30A. Máximo 40A. Pico 70A 1 segundo

Celdas: 10 en serie, se pueden poner 2-3 grupos de cveldas en paralelo

Voltaje: 36-37v

Carga: 42v

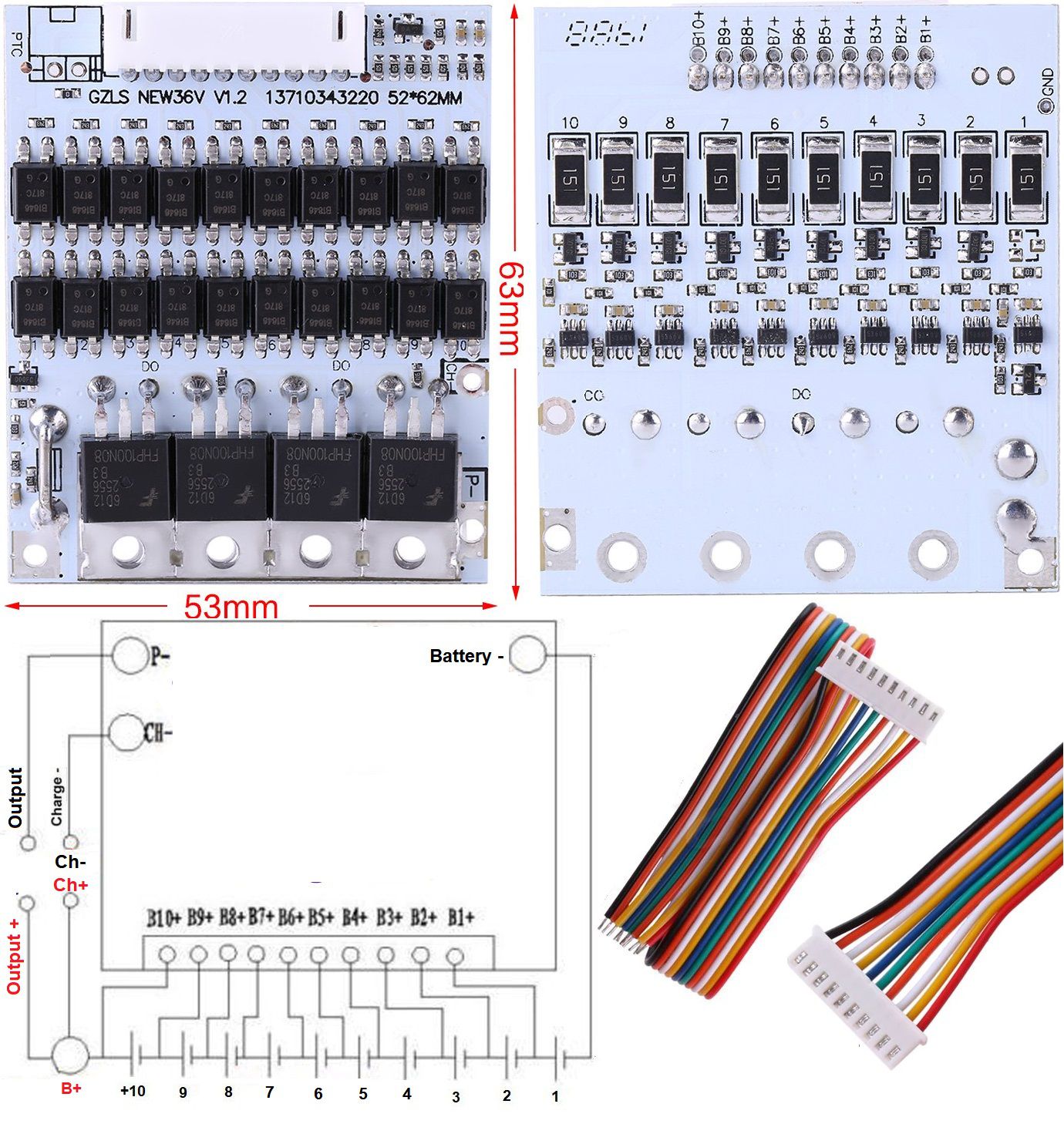

PCM 10S 36v 40A

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (célda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligroso para la vida de la misma para cada célda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las célda de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célda es de 2.5 a 4.235 voltios, fuera de esos limites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.
