PCM 1S para Baterías Litio Cilíndricas de 3.7v. 2.5A. HK2834

Pcm para Litio 3.7v.HK2834

8944748441225

PCM 1S para Baterías Litio Cilíndricas de 3.7v. 2.5A. HK2834

Más detalles

1 a 2 días

0,4443 €

La cantidad mínima en el pedido de compra para el producto es 2

Descuentos, debe estar registrado

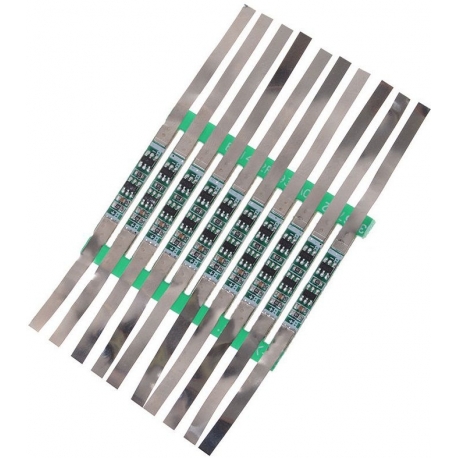

PCM 1S para Baterías Litio Cilíndricas de 3.7v. 2.5A.

HK2834

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (célda) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligroso para la vida de la misma para cada célda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las célda de 3,6/3.7v ha alcanzado la tensión suficiente (4,22v), el circuito corta la entrada de corriente, permitiendo la descarga pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada célda es de 2.5 a 4.235 voltios, fuera de esos limites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los pack de baterías Litio/Lipo y se deben activar conectándo el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Dual Mos FS2005A y FS8205S  DW01: PDF DW01

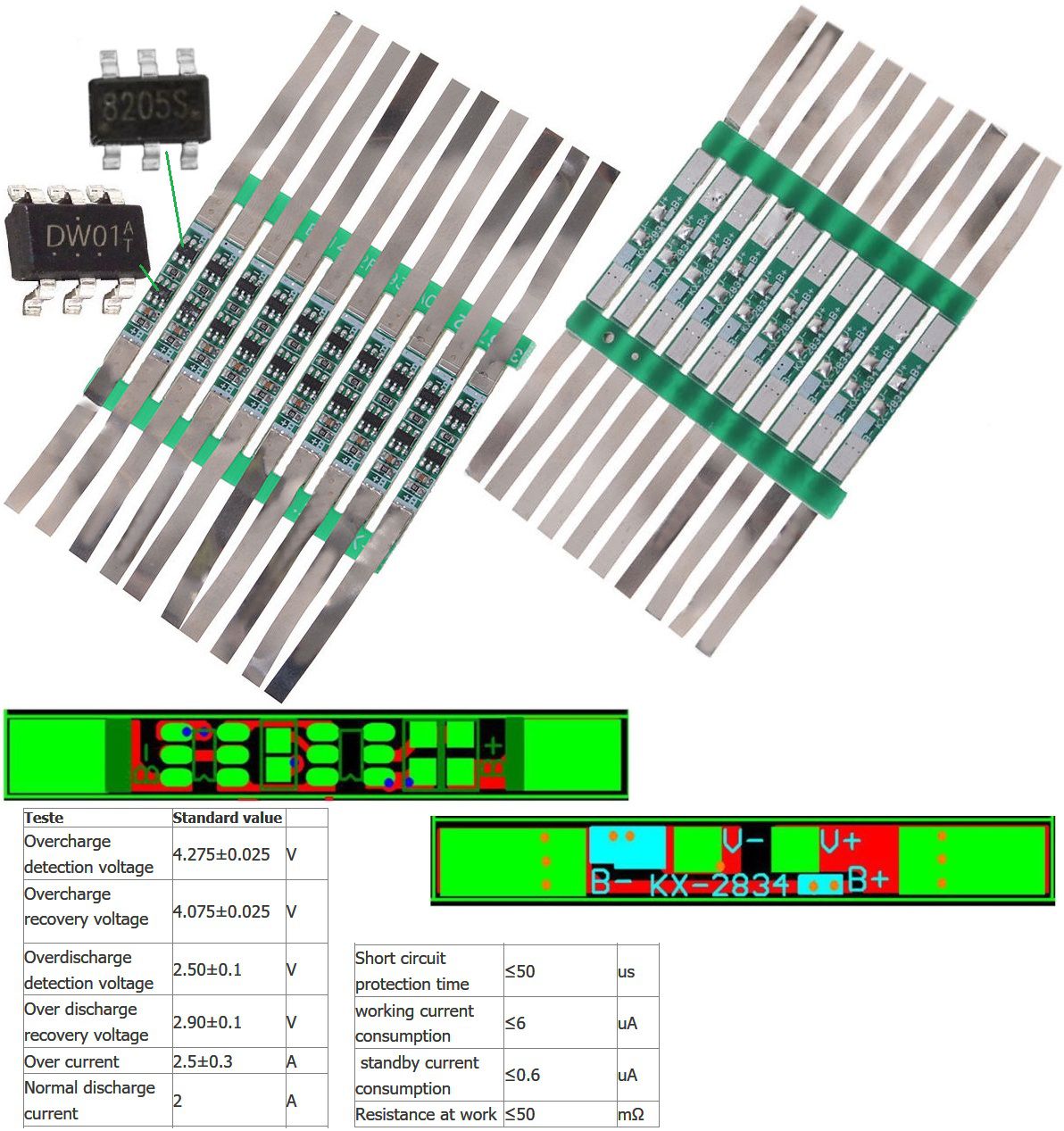

Datos técnicos generales

Baterías tipo: Litio o Li-Po (Polimero de Litio)

Protección máximo voltaje: 4.35V +/- 0.025V por celula
Protección mínimo voltaje:  2.4V +/-0.08V por celula
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1segundo
Consumo:  30uA (max)

Activación: 3-5 segundos en el alimentador/cargador



PCM para Baterías de Litio 14500 y 16340, 18350, 18500 de 3.7v. 600mA a 2A.

Válido también para LiPo

Protección 2A. máxima 3A. 1 segundo

Medidas: 18 x 3.6mm

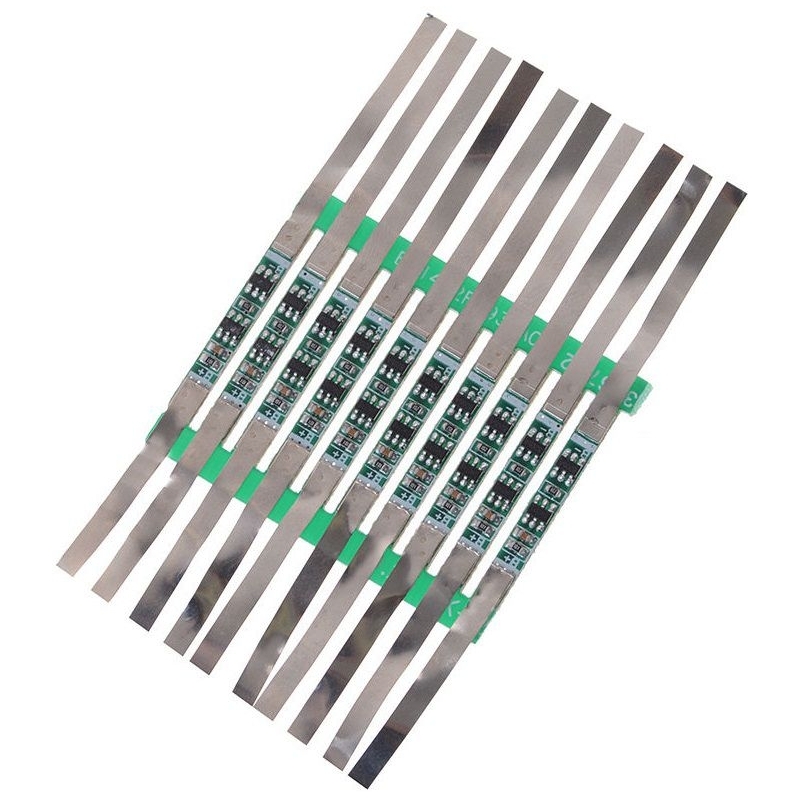

Con cinta de niquel para soldar a las baterías

PCM-3.7v.3A con lenguetas
