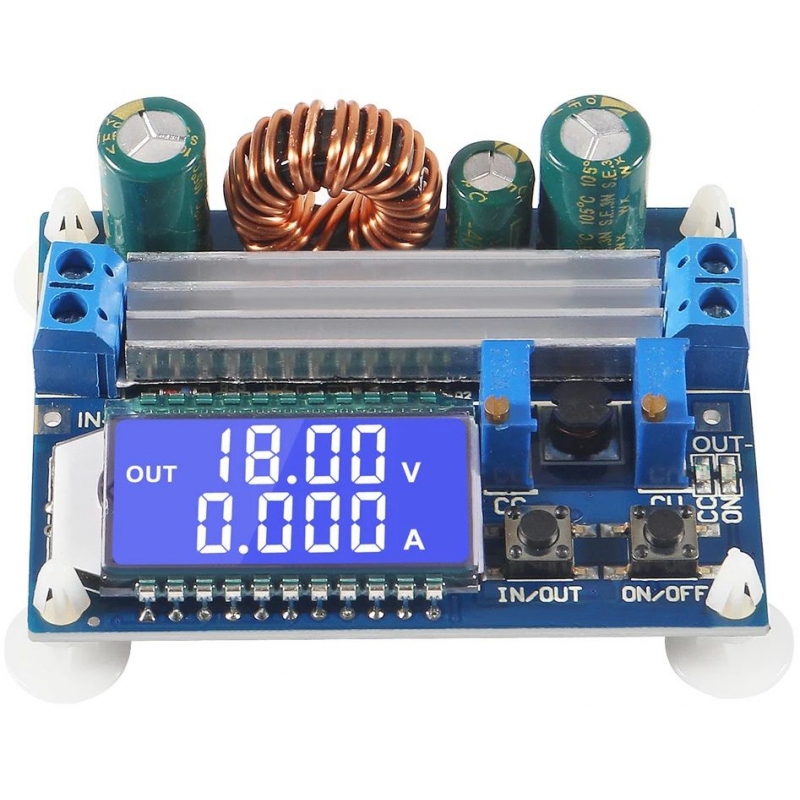

Convertidor Buck Boost DC-DC, 5,5-30V a 0,5-30V, 4A, 35W, LCD

Convertidor Buck Boost DC-DC

5,5-30V a 0,5-30V

4A

35W

Regulador de voltaje ajustable

Voltímetro Digital LCD

Descripción:

Módulo Buck - Boost (versión LCD de corriente constante de voltaje constante)

Voltaje de entrada y salida 1,1, potencia de salida de corriente de salida;

Entrada de protección anti-reversa

El voltaje de salida se puede ajustar libremente desde 0,5-30V, y el límite de corriente de 0-4A se puede ajustar arbitrariamente;

Anti-intrusión de salida, no se necesita diodo anti-retorno adicional para carga de la batería;

El botón controla el estado de encendido/apagado de salida, y puede configurar el encendido o apagado de forma predeterminada;

Los chips de subida y bajada se utilizan como controlador principal, el MOS de 60V 75A se utiliza como interruptor, y rectificación doble de 60V 5A. SS56 Schottky, valor de voltaje de 60V, .

Parámetro:

Voltaje de entrada: 5,5-30V (voltaje de entrada 5V, puede lograr un aumento normal, pero los valores del medidor de voltaje y corriente no son precisos; por debajo de 4,7 V, protección contra subvoltaje)

Voltaje de salida: 0,5-30V

Corriente de salida: funcionamiento estable en 3A, reforzando el calor hasta 4A

Potencia de salida: 35W disipación de calor natural, con disipación de calor 50W

Resolución de pantalla de voltaje: 0,05 V

Resolución de la pantalla: 0.005A

Eficiencia de conversión: Alrededor de 88%

Arranque suave: Sí

Protección inversa de entrada: Sí

Salida anti-intrusión: Sí

Protección contra cortocircuitos: Sí

Frecuencia de trabajo: 180KHZ

Tamaño: largo 66*48*21mm

Orificio de montaje: diámetro 4mm

Cuatro soportes de plástico

Función:

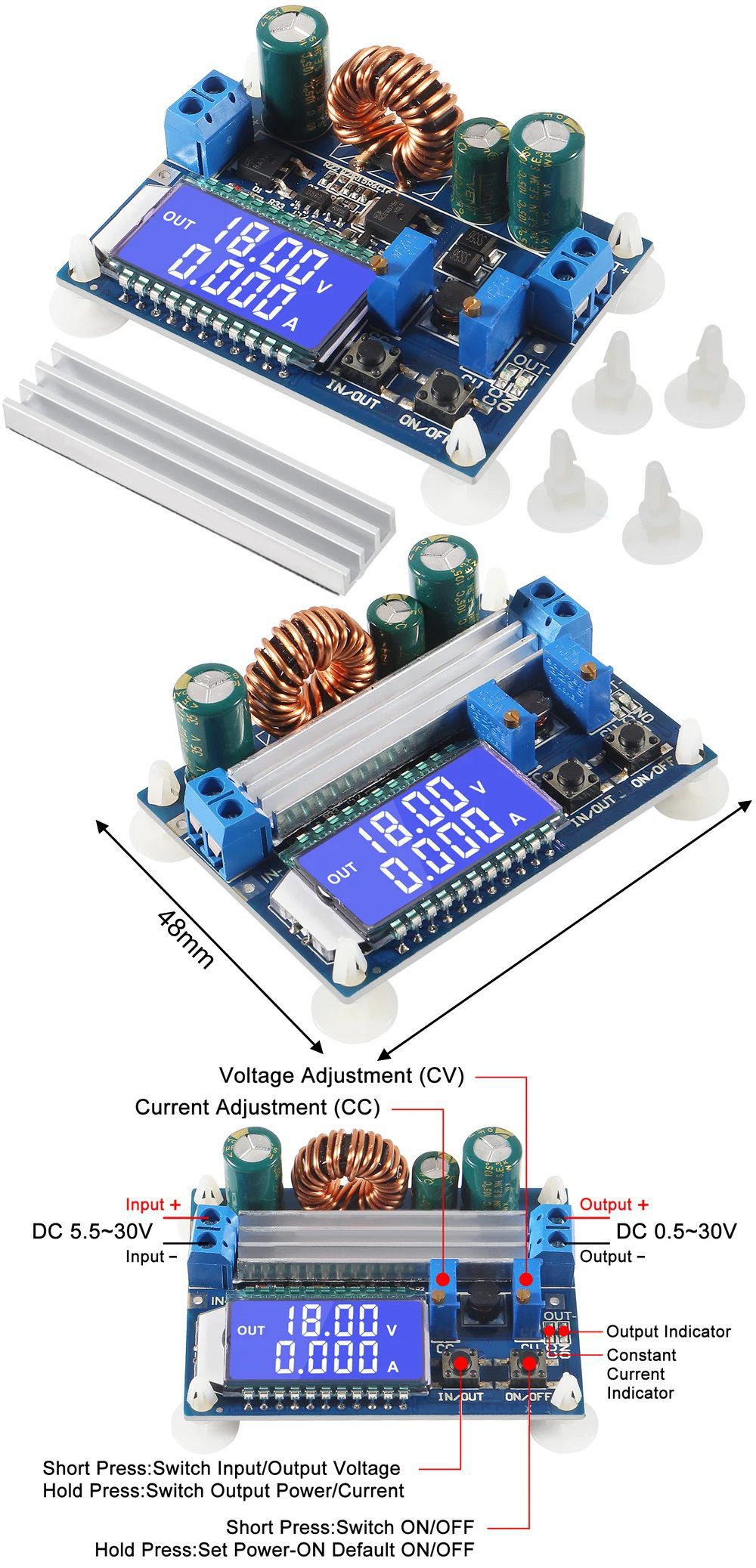

1. El módulo tiene dos botones de entrada/salida, encendido/apagado: botón de entrada/salida se utiliza para cambiar el voltaje de entrada y la pantalla de voltaje de salida, mantenga pulsado para cambiar la pantalla de potencia de salida de corriente; la Salida de control del botón ON / OFF está ON u OFF, Mantenga pulsado el ajuste. El estado de salida predeterminado del encendido es ON o OFF.

2.CC es el potenciómetro de ajuste de corriente, rotación en sentido horario, puede aumentar la corriente establecida, cuando la corriente de carga alcanza la corriente establecida, Ingrese el estado de corriente constante, el indicador de corriente constante CC (rojo) se ilumina; el CV correcto es el ajuste de voltaje. El potenciómetro, girando en sentido horario, puede aumentar el voltaje de salida. El Indicador de encendido es un indicador de estado de salida que se apaga cuando se enciende el voltaje de salida.

Funcionamiento:

1. Utilizado como un módulo Buck-Boost normal con protección contra sobrecorriente

(1) Ajuste el dispositivo de voltaje constante CV para que el voltaje de salida alcance el voltaje que desee.

(2) Mida un amperímetro de salida con la corriente de cortocircuito de 10A (conecte directamente los dos cables de prueba a la salida), ajuste el potenciómetro de corriente constante, y haz que la corriente de salida alcance el valor preestablecido de protección contra sobrecorriente. (Por ejemplo, el multímetro muestra un valor actual de 2A. Al usar este módulo, la corriente máxima solo puede alcanzar 2A. Cuando la corriente alcanza 2A, El LED de corriente constante de voltaje constante rojo está encendido, de lo contrario el LED está apagado).

Nota: cuando se utiliza en este estado, habrá una caída de voltaje de 0 ~ 0,2 V debido a la resistencia de muestreo de corriente en la salida. Al mismo tiempo, los cables de entrada y salida producirán una cierta caída de voltaje lineal, ¡lo cual es un fenómeno normal!

2. Utilizado como cargador de batería

Los módulos sin función de corriente constante no se pueden utilizar para cargar la batería. Debido a que la potencia de la batería y la caída de voltaje del cargador son demasiado grandes, la corriente de carga es demasiado grande, causando daños a la batería. Por lo tanto, la batería se carga con corriente constante al principio, cuando la carga es constante. Vuelva automáticamente a la carga de voltaje constante cuando se alcance el grado.

(1) Determine el voltaje de flotación y la corriente de carga de la batería recargable (si el parámetro de la batería de litio es 3,7 V/mAh 2200, el voltaje de flotación es 4,2 V, Y la corriente de carga máxima es 1C, es decir, 2200mA)

(2) Bajo condiciones sin carga, el multímetro mide el voltaje de salida y ajusta el posicionador de voltaje constante para que el voltaje de salida alcance el voltaje flotante. (Si la batería de litio de 3,7 V está cargada, ajuste el voltaje de salida a 4,2 V)

(3) Mida la corriente de cortocircuito de salida con un amperímetro de 10A (conecte directamente los dos cables de prueba al terminal de salida), ajuste el potenciómetro de corriente constante, y hacer que la corriente de salida alcance el valor de corriente de carga predeterminado;

(4) Conecte la batería y cárguela.

(Los pasos 1, 2 y 3 son los siguientes: potencia del terminal de entrada, la salida no está conectada a la carga de la batería)

3. Utilizado como módulo de accionamiento de corriente constante LED

(1) Asegúrese de que necesita conducir la corriente de funcionamiento del LED y el voltaje de funcionamiento máximo;

(2) En condiciones sin carga, el multímetro mide el voltaje de salida y ajusta el posicionador de voltaje constante para hacer que el voltaje de salida
