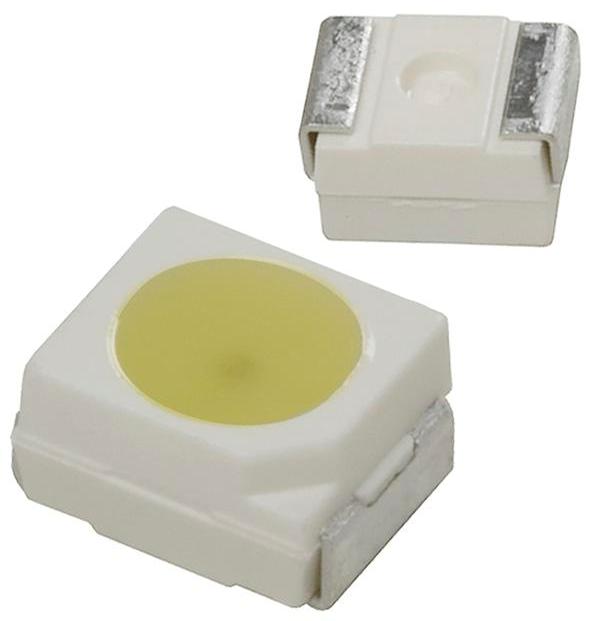

Diodos Led SMD 3528 PLCC2

Led Smd PLCC2 - 3528

Led de Tecnología: InGaAIN, InGaN, A1Ga1nP en amplia gama de colores

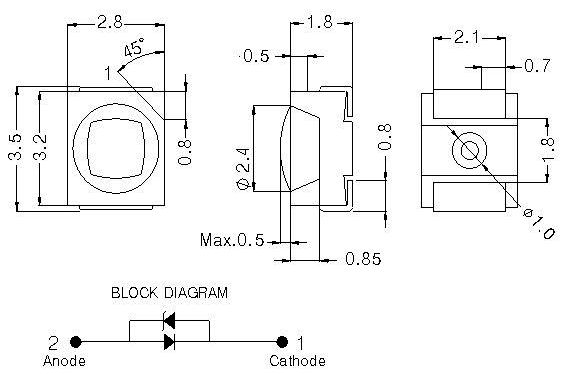

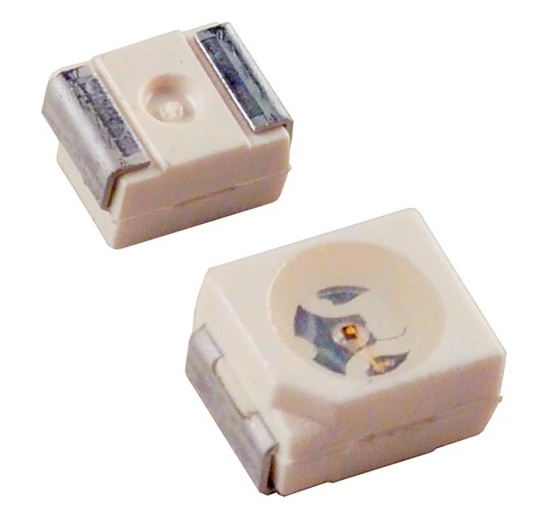

Tipo: PLCC2 de 2 pin de 3.5 x 2.8mm

Selecciona el Color para la cesta

Colores: Ver Opciones Colores

Características, Corriente y Voltaje ver PDF

Nuevos Colores para Acuarios Marinos:

Blancos 10.000-15.000ºk y 15.000-20.000ºk

Ultra Blue 445-450nm

Tonos Pastel

Tomate	Salmón	Sunshine	Ambar	Violeta
Rosa Peach	Blanco Día	Arena	Naranja	Menta
Rosa Bebe	Blanco Cálido	Huevo	Azul	Lima
Cherry	Sakura	Limón	Azul Cielo
Rosa	Blanco Frío	Amarillo	Cyan
Rojo	Verde Hoja	Crema	Dorado
Magenta	Naranja-Peach	Aqua	Lavanda

Valores recomendados de resistencia en serie con estos Led.

Corriente: 20mA, Máxima: 30mA

Máxima  corriente 75/80mA en Pulsos.

Ejemplo de valores de resistencias

Ambar voltaje Led 1.8-2.2v Alimentación: 5v 180ohms....12v 510ohms

Amarillo voltaje Led 1.8-2.2v Alimentación: 5v 180ohms...12v 510ohms

Rojo voltaje Led 1.8-2.2v Alimentación: 5v 180ohms.......12v 510ohms

Verde voltaje Led 3.2-3.6v Alimentación: 5v 100ohms......12v 470ohms

 Blanco voltaje Led 3.2-3.6v Alimentación: 5v 100ohms....12v 470ohms

Azul  voltaje Led 3.2-3.6v Alimentación: 5v 100ohms.......12v 470ohms

UV voltaje Led 3.2-3.6v Alimentación:5v 100ohms........12v 470ohms

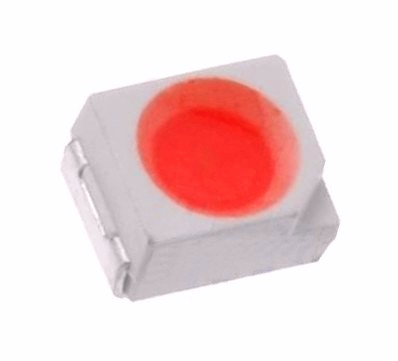

Rosa voltaje Led 3.2-3.6v Alimentación:5v 100ohms......12v 470ohms

 Que necesito saber acerca del Led

Como medir un Led

Cálculos para Led

Como calcular la resistencia adecuada para un Led

Ejemplo para un Led Blanco

Corriente del Led: 20mA corriente nominal

Voltaje del Led: 3.6v

Alimentación: 12V

Caída de tensión para calcular la resistencia:

Formula...Alimentación menos voltaje del led  12v - 3.6v = 8.4v

Formula...Resistencia= Voltaje caída de tensión dividido corriente del Led

8.4v / 0.020A = 420 ohmios

420 ohmios no es un valor normalizado, usamos 470 ohmios
