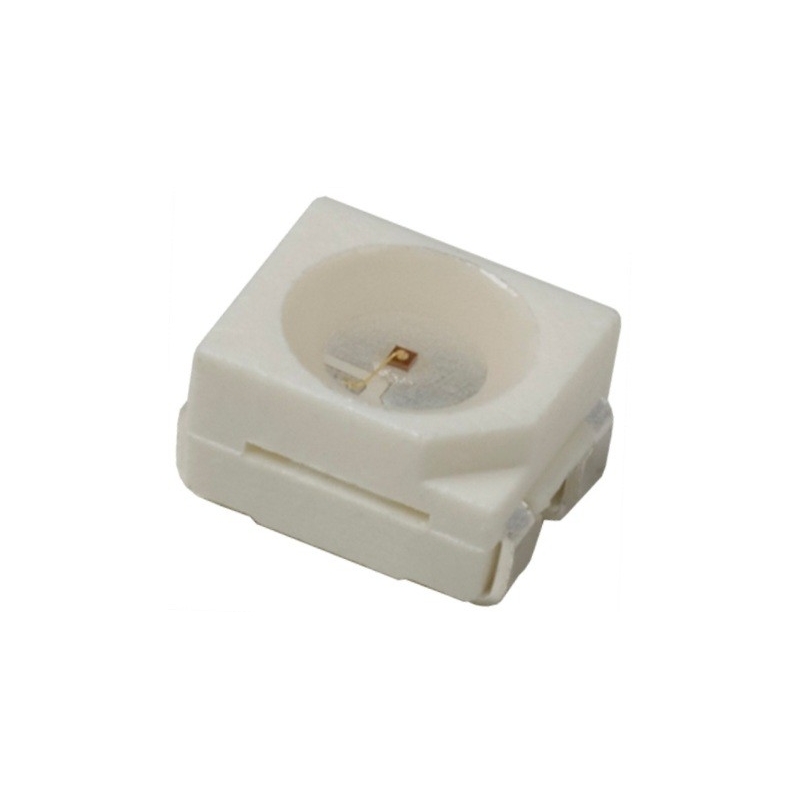

Diodos Led Smd PLCC4 Blancos y Colores

Diodos Led Smd 3528 PLCC4

Led SMD de Tecnología: InGaAIN, InGaN, A1Ga1nP

POLARIDAD: VER LOS pdf

Tipo: PLCC4 de 3.5 x 2.8mm de 4 pines o patas de contacto

Configuración de patas o pines de contacto, ver PDF

Colores disponibles: Amarillo, Blanco, Frío 6000~7500ºK, Azul, Rojo,

Verde, Blanco cálido 3000-3100K, (R-G-B Rojo-Verde-Azul).

Selecciona el Color para la cesta

RGB

Descargar PDF

Como calcular la resistencia adecuada para un Led

Ejemplo para un Led Blanco

Corriente del Led: 20mA corriente nominal

Voltaje del Led: 3.6v

Alimentación: 12V

Caída de tensión para calcular la resistencia:

Formula...Alimentación menos voltaje del led  12v - 3.6v = 8.4v

Formula...Resistencia= Voltaje caída de tensión dividido corriente del Led

8.4v / 0.020A = 420 ohmios y 420 ohmios no es un valor normalizado, usamos 470 ohmios
