Chip COB Temporizador cuenta atrás

Chip COB Temporizador cuenta atrás

2 segundos a 1000 horas

IC-COB

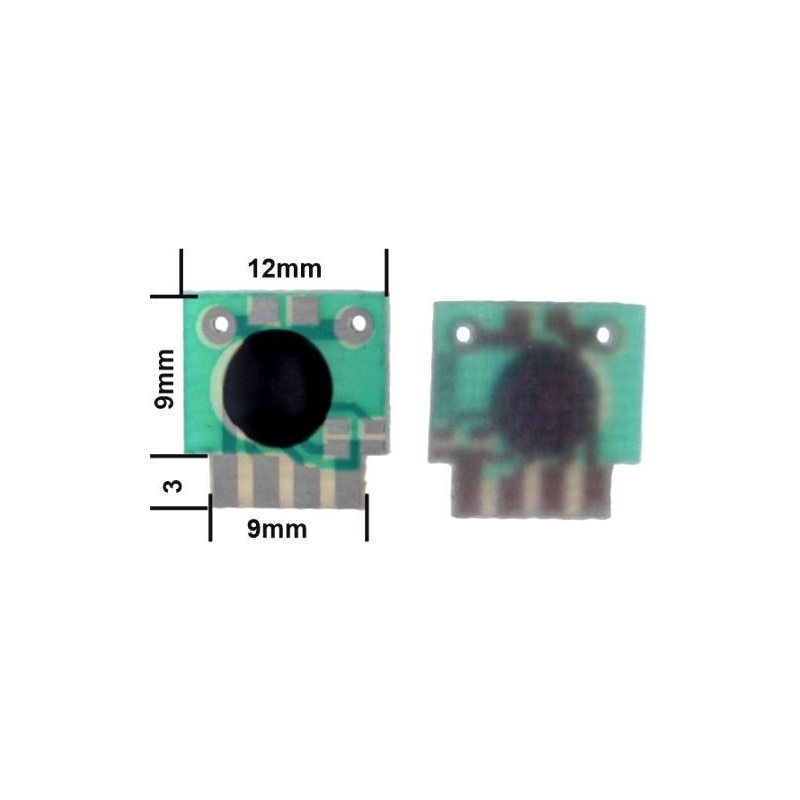

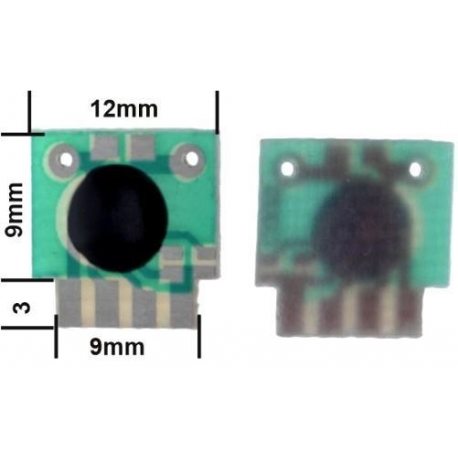

Temporizador COB (chip on board) IC, rango de constante de tiempo configurable: 2 segundos a 1000 horas, la constante de tiempo se establece mediante la resistencia externa RT, varía según el voltaje de entrada.

Cuando se conectan los puentes P1 y P2 a VCC, la constante de tiempo se extiende varias veces de los valores de la lista, P1 se dispara: 8 veces, P2 se dispara: 64 veces, P1 y P2 al mismo tiempo: 512 veces

voltaje de funcionamiento: 2-5V

corriente de salida: 30 mA

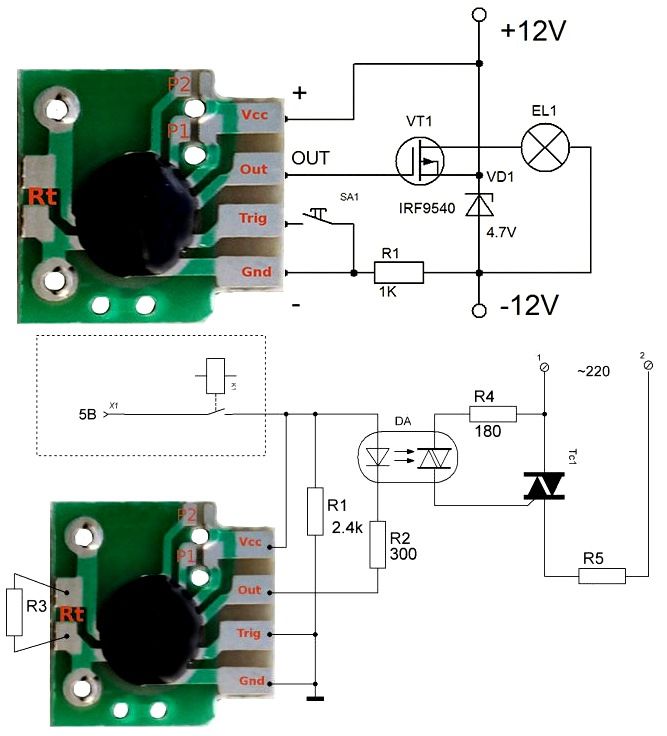

Ejemplos de aplicación

Es un temporizador regresivo de apagado para Led o encendido dependiendo de la conexión de la carga por mediación del Relé, Mosfet, Tiristor o Triac externo mediante resistencia+transistor.

Funcionamiento:

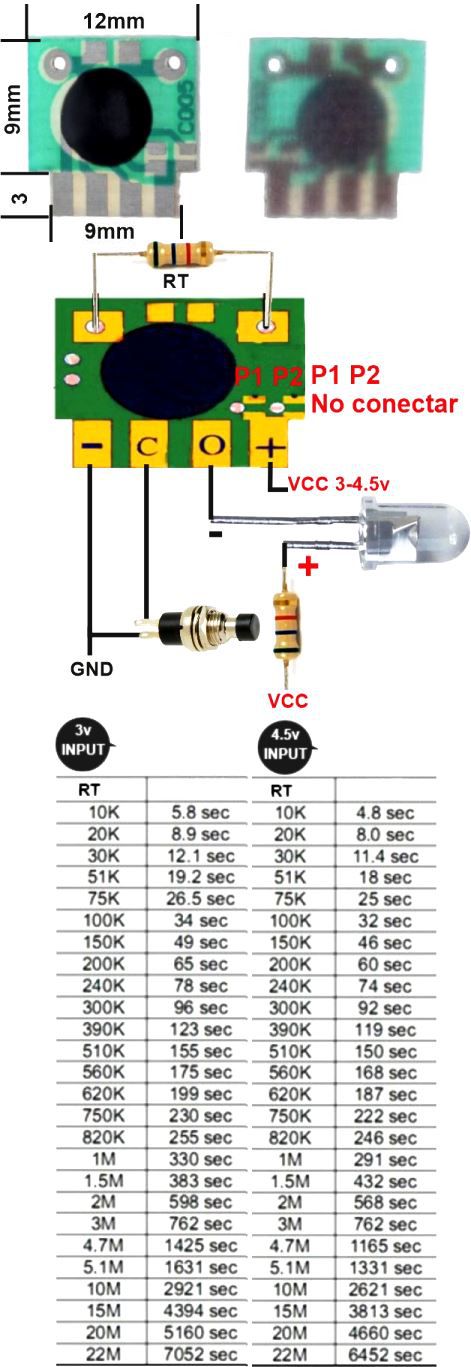

Ver Esquema en Imagen

El ajuste del tiempo se efectúa con las resistencias RT y P1 y P2, ver tabla en imagen
