PCM 7S para Baterías de Litio de 25.2/25.9v, 15-20A con disipador

PCM para Baterías de Litio

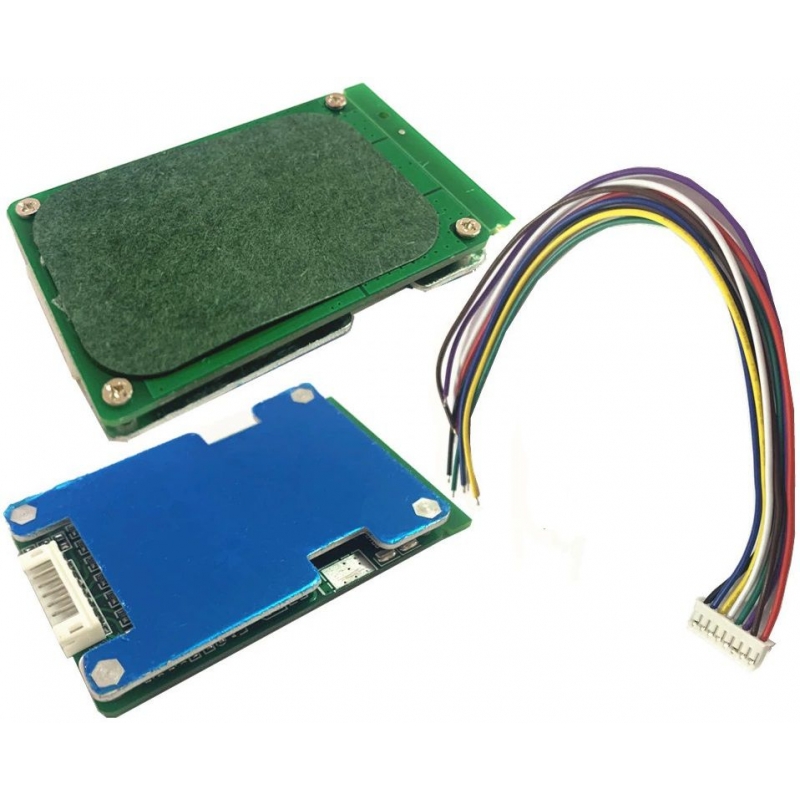

7S 20A. con disipador

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

PCM para Pack de Baterías de Litio de 7S.

Con Balanceo de celdas

NOTA: No soldar los cables de las celdas con el conector en el PCM

Nominal: 25.2/25.9v.

Carga: 29.4v

Corriente de Carga: 4A

Corriente de Descarga 15A, Máximo: 20A

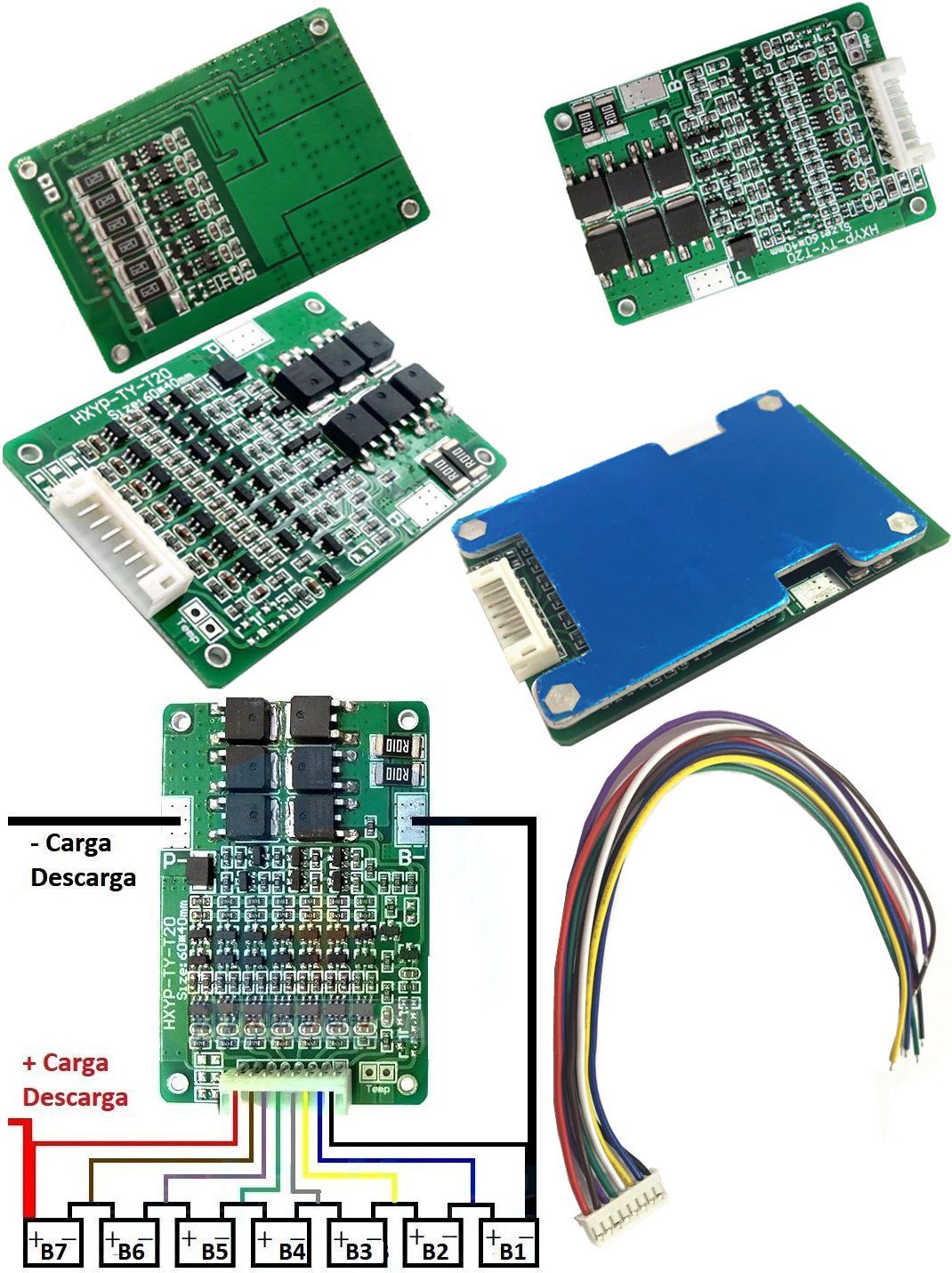

Conexionado. (Ver esquema)

Motores (Máximo 350w)

Corriente: 15-20A, 25A. 1 segundo

Medidas: 60x40x3mm

Parámetros técnicos:
Rango de sobre voltaje: 4.20-4.25v ± 0.05v / Cell
Rango de voltaje de descarga excesiva: 2.5-2.75v ± 0.05v / Cell
Voltaje de detección de descarga excesiva: 2.5 ± 0.1V
Corriente de detección de sobreintensidad: 20A
Corriente continua de funcionamiento: 15A
Corriente de reposo: menos de 30 uA
Resistencia interna: menos de 100 mΩ
Temperatura de trabajo: -40 + 50 ℃
Protección contra cortocircuitos y sobre carga

Ejemplo de un Pack 7S2P con celdas NCR18650BD



PCM (Protection Circuit Module)

Estos circuitos se encarga de determinar cuándo la batería (célula) o conjunto ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada célula de 3,7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las células de 3,7v ha alcanzado la tensión suficiente (4,2v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un interesante equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería. La tensión de cada célula es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.
