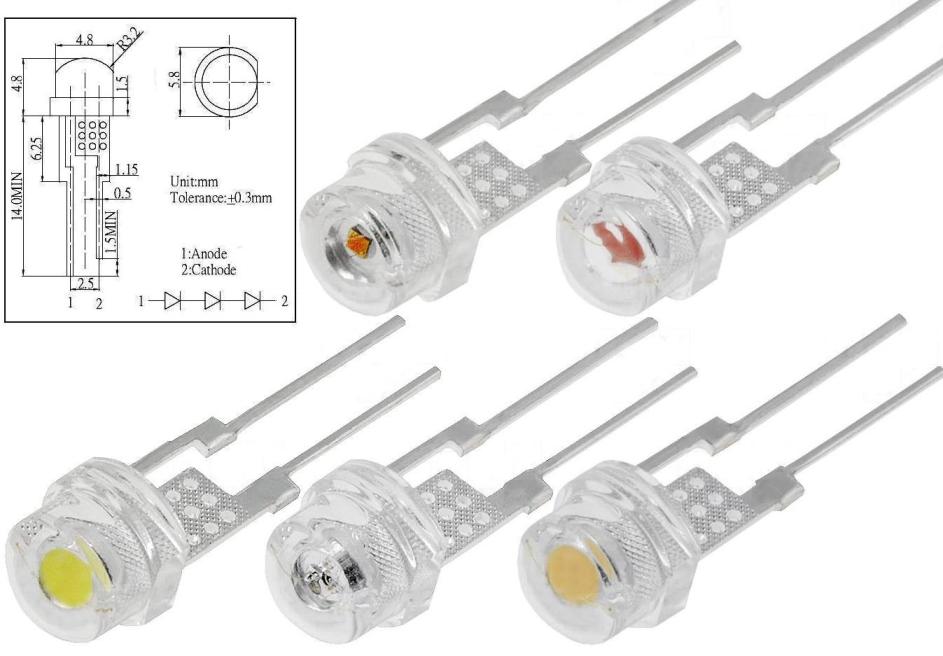

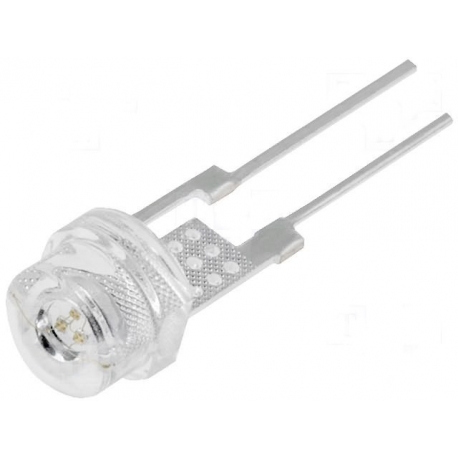

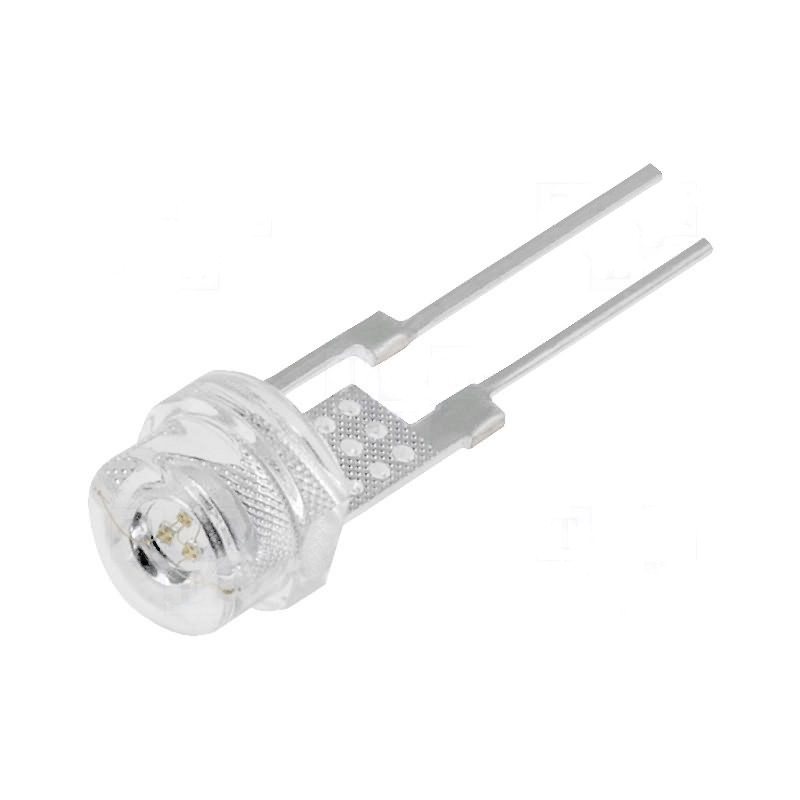

Led Superbrillo 4.8mm Tpower 0.5w 140º

 Led 4.8mm Superbrillo Straw Hat Tpower

Bajo Perfil

0.5w 120º

Hasta agotar existencia (Descatalogado)

Fabricante: OPTOSUPPLY

Encapsulado transparente "Water Clear"

Selecciona el color y cantidad para la cesta

Descargar Pdf

Angulo: 140º

Vatios: 100~480mW

 Corriente: 20mA, Máxima: 120mA

Color--------------Voltaje------Flujo/Lúmenes

Blanco frío:     3.3~4v---5500~10000mcd

Blanco Cálido: 3.3~4v---3300~5000mcd

Rojo 624~629Nm:  2.2~3v---4000~6000mcd

Amarillo 590~600Nm:  2.5~3v---4000~6000mcd

Azul 470~475Nm:  3.3~4v---2000~4000mcd

Verde 525~535Nm: 3.3~4v---5500~10000mcd

Valores recomendados de resistencia (1/2w) en serie con estos Led.

Ambar voltaje Led 1.8-2.2v Alimentación: 5v 180ohms....12v 510ohms

Amarillo voltaje Led 1.8-2.2v Alimentación: 5v 180ohms...12v 510ohms

Rojo voltaje Led 1.8-2.2v Alimentación: 5v 180ohms.......12v 510ohms

Verde voltaje Led 3.2-3.6v Alimentación: 5v 100ohms......12v 470ohms

Azul  voltaje Led 3.2-3.6v Alimentación: 5v 100ohms.......12v 470ohms

UV voltaje Led 3.2-3.6v Alimentación:5v 100ohms........12v 470ohms

Rosa voltaje Led 3.2-3.6v Alimentación:5v 100ohms......12v 470ohms

Como calcular la resistencia adecuada para un Led

Ejemplo para un Led Blanco

Corriente del Led: 20mA corriente nominal

Voltaje del Led: 3.6v

Alimentación: 12V

Caída de tensión para calcular la resistencia:

Formula...Alimentación menos voltaje del led  12v - 3.6v = 8.4v

Formula...Resistencia= Voltaje caída de tensión dividido corriente del Led  8.4v / 0.020A = 420 ohmios

Dado que 420 ohmios no es un valor normalizado podremos usar 430 o 470 ohmios
